Notice d'instructions
R 5

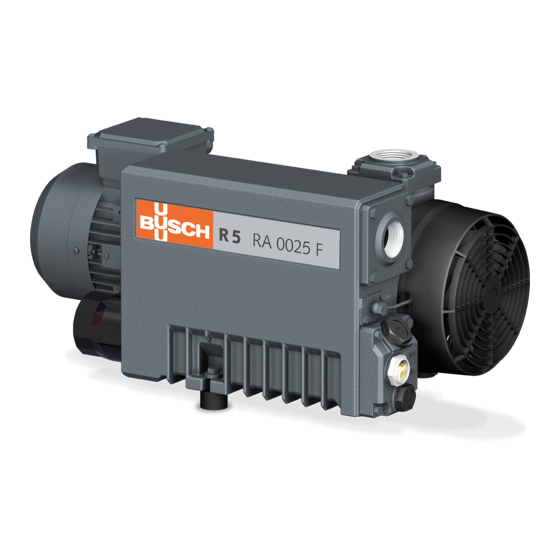

Pompes à vide à palettes lubrifiées
RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F
Busch Produktions GmbH
Schauinslandstraße 1, 79689 Maulburg
Allemagne
0870209168/-0001_fr / Traduction de la notice originale / Sous réserve de modification
19/02/2019

Publicité

Table des Matières
loading

Sommaire des Matières pour BUSCH R 5 RA 0025 F

  • Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Allemagne 0870209168/-0001_fr / Traduction de la notice originale / Sous réserve de modification...
  • Page 2: Table Des Matières

    Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Unité de démarrage....................6 2.4 Accessoires en option ................... 6 2.4.1 Soupape de lest d’air..................6 2.4.2 Filtre d’aspiration ..................6 2.4.3 Interrupteur de niveau ................6 3 Transport ........................
  • Page 3: Sécurité

    Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure.
  • Page 4: Description Du Produit

    2 | Description du produit Description du produit Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile Filtre d’échappement Voyant d’huile Plaquette signalétique Bouchon de vidange d’huile Filtre à huile Anneau de levage Ventilateur axial Soupape de lest d’air Séparateur d’huile...
  • Page 5: Principe De Fonctionnement

    La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 24].
  • Page 6: Unité De Démarrage

    3 | Transport 2.3 Unité de démarrage La machine est livrée sans unité de démarrage. La commande de la machine doit être fournie au cours de l'installation. La machine peut être optionnellement équippée d'une unité de démarrage ou d'un va- riateur de fréquence.
  • Page 7: Stockage

    Stockage | 4 • S'assurer que l'anneau de levage (EB) est en parfait état, totalement vissé et sérré à la main. Poids de la machine : consulter les données techniques ou la plaquette signalétique AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! •...
  • Page 8: Installation

    • S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien en place. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. 8 / 28...
  • Page 9: Conduites / Tuyaux De Raccordement

    En cas d'une longueur importante des conduites de raccordement, il est conseillé d’utili- ser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d’aspiration AVIS Introduction de corps étrangers ou de liquides.
  • Page 10: Remplissage D'huile

    Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 24] et Huile [► 24]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d’huile...
  • Page 11: Schéma Électrique Pour Moteur Monophasé

    • Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;...
  • Page 12: Raccordement Électrique Des Dispositifs De Surveillance

    5.5 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.5.1 Schéma électrique de l'interrupteur de niveau (en option) N°...
  • Page 13: Mise En Service

    Mise en service | 6 Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 10].
  • Page 14: Pompage Des Vapeurs Condensables

    7 | Maintenance 6.2 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •...
  • Page 15: Périodes De Maintenance

    (AHE) : • Vérifier et / ou nettoyer l'échangeur de chaleur air-huile. • Contacter Busch pour une inspection. Tous les 5 ans Si nécessaire, réviser la machine. * Intervalle d'entretien pour l'huile synthétique, raccourcir l'intervalle lors de l'utilisation d'huile minérale, contacter Busch Service...
  • Page 16: Inspection Du Niveau D'huile

    Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 1x joint torique, n° d'art.: Bac de récupération 0486 000 505 16 / 28...
  • Page 17 Maintenance | 7 Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 000 002 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 24] et Huile [► 24]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d’huile...
  • Page 18: Changement Du Filtre D'échappement

    RA 0025/0040 F: 1x filtre d’échappement (EF) Clé de 10 mm RA 0063/0100 F: 2x filtre d’échappement (EF) Pièces de rechange d’origine Busch RA 0025/0040 F: 1x filtre d’échappement (EF) RA 0063/0100 F: 2x filtre d’échappement (EF) n° d'art.: 0532 140 157 O-ring Clé...
  • Page 19: Révision

    • Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la réglementation. (Formulaire téléchargeable à partir du site www.buschvacuum.com) Mise hors service •...
  • Page 20: Pièces De Rechange

    Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°...
  • Page 21: Résolution De Problèmes

    (IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 0870209168_RA0025-0100F_-0001_IM_fr 21 / 28...
  • Page 22 La machine fonctionne très Accouplement usé (CPL). • Remplacer l'accouplement bruyamment. (CPL). Lamelles coincées. • Réparer la machine (contacter Busch). Roulements défectueux. • Réparer la machine (contacter Busch). La machine surchauffe. Ventilation insuffisante. • Enlever la poussière et la saleté de la machine.
  • Page 23 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 14]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870209168_RA0025-0100F_-0001_IM_fr 23 / 28...
  • Page 24: Données Techniques

    En cas de température ambiante défavorable, d'autres viscosités de l'huile peuvent être utilisées. Consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP).
  • Page 25: Déclaration Ue De Conformité

    Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société...
  • Page 26 Notes...
  • Page 27 Notes...
  • Page 28 Colombia Korea South Africa www.buschvacuum.com/co www.buschvacuum.com/kr www.buschvacuum.com/za info@buschvacuum.co busch@busch.co.kr info@busch.co.za Czech Republic Malaysia Spain www.buschvacuum.com/cz www.busch.com.my www.buschvacuum.com/es info@buschvacuum.cz busch@busch.com.my contacto@buschiberica.es Denmark Mexico Sweden www.buschvacuum.com/dk www.buschvacuum.com/mx www.buschvacuum.com/se info@busch.dk info@busch.com.mx info@busch.se www.buschvacuum.com 0870209168/-0001_fr / © Busch Produktions GmbH...
