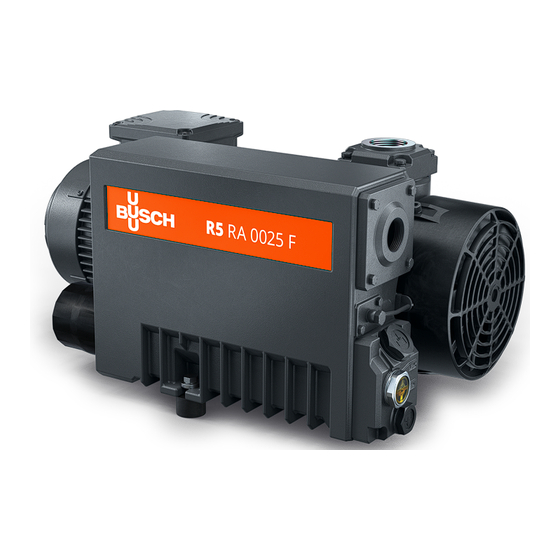

- Page 1 Pompes à vide à palettes lubrifiées RA 0025 F, RA 0040 F RA 0063 F, RA 0100 F Notice d'instructions 0870209168 | A0005_fr | Manuel original 31/08/2022...
-
Page 2: Table Des Matières
Table des matières Table des matières Sécurité ................................. Description du produit ............................Principe de fonctionnement ..........................Usage prévu ................................. Unité de démarrage............................Accessoires en option ............................2.4.1 Soupape de lest d’air ..........................2.4.2 Filtre d’aspiration ..........................2.4.3 Interrupteur de niveau......................... Transport ................................ -
Page 3: Sécurité
Avant de manipuler la machine, il est indispensable que cette notice d'instruction soit lue et com- prise. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Description Aspiration Connexion d’échappement Voyant de niveau d’huile Bouchon de vidange d’huile Plaque signalétique Filtre à huile Flèche directionnelle Séparateur d’huile Filtre d'échappement Bouchon de remplissage d’huile Vanne de lest d'air Boîte à bornes du moteur Vis à... -
Page 5: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 30]. -
Page 6: Unité De Démarrage
2 | Description du produit Pendant le fonctionnement, de l’huile s’accumule au fond de la chambre supérieure du sépa- rateur d’huile, et ne peut pas s’écouler vers la chambre inférieure tant que la machine est en marche. Après 10 h de fonctionnement en continu proche de la pression finale et, en cas de fonctionnement en vide primaire, après un délai plus court : ●... -
Page 7: Transport
Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! ● Ne pas marcher, rester immobile ou encore travailler sous des charges en suspension. AVERTISSEMENT Levage de la machine avec la vis à œillet du moteur. Risque de blessures graves ! ●... - Page 8 3 | Transport Description Utiliser l’anneau de transport (TL) pour lever la machine ! ● Vérifier que la machine n’a pas subi de dégâts durant le transport. Si la machine est fixée sur un châssis : ● Retirer la machine du châssis. 8 | 36 Instruction Manual R5 RA 0025-0100 F_FR_fr...
-
Page 9: Stockage
Stockage | 4 Stockage ● Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. Si la machine doit être entreposée pendant plus de 3 mois : ● Entourer la machine d’un film de protection anticorrosion. ●... -
Page 10: Installation
● S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien fixés. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite. -
Page 11: Raccordement Des Conduites/De La Tuyauterie
Si la longueur des conduites de raccordement est importante, il est conseillé d'utiliser des conduites plus larges afin d'éviter une perte d'efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d’aspiration... -
Page 12: Remplissage D'huile
Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 30] et Huile [➔ 32]. Description 1x joint torique, réf. : 0486 000 590... -
Page 13: Raccordement Électrique
● S’assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ; en cas de doute, demander conseil au représentant Busch. ● S’assurer que la classe CEM de la machine est conforme aux exigences du système de réseau d’alimentation ;... -
Page 14: Schéma Électrique Pour Moteur Monophasé
6 | Raccordement électrique ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un interrupteur d'arrêt d'urgence sur la ligne électrique de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence. -
Page 15: Raccordement Électrique Des Dispositifs De Surveillance
9 pôles (haute tension) : Raccordement électrique des dispositifs de surveillance REMARQUE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le système de contrôle avec un délai de temporisation d’au moins 20 secondes. 6.4.1 Schéma électrique de l’interrupteur de niveau (en option) Réf. : 0652 203 669... -
Page 16: Mise En Service
L’huile peut s’écouler de la chambre supérieure du séparateur d’huile vers la chambre infé- ➔ rieure. Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. 16 | 36 Instruction Manual R5 RA 0025-0100 F_FR_fr... - Page 17 Mise en service | 7 Si des vapeurs condensables doivent être pompées : DÉMARRAGE ● Fermer la soupape d'arrêt et ouvrir la soupape de lest de d'air** (GB) ● Faire préchauffer la machine ● Attendre 30 minutes. ● Ouvrir la la soupape d'arrêt et effectuer le processus ●...
-
Page 18: Maintenance
Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés. -
Page 19: Périodes De Maintenance
(AHE) : ● Vérifier et/ou nettoyer l'échangeur de chaleur air-huile. ● Contacter Busch pour une inspection. Tous les 5 ans Si requis, réviser la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile miné- rale, contacter le service après-vente Busch... -
Page 20: Changement De L'huile Et Du Filtre À Huile
Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Description 1x joint torique, no. d’art.: 0486 000 505 20 | 36 Instruction Manual R5 RA 0025-0100 F_FR_fr... - Page 21 Maintenance | 8 Description Pièces de rechange d’origine Busch 1x filtre à huile (OF), réf. : 0531 000 002 Pour le type et la capacité en huile, voir Données techniques [➔ 30] et Huile [➔ 32]. Description 1x joint torique, réf. : 0486 000 590...
-
Page 22: Changement Du Filtre D'échappement
8 | Maintenance Changement du filtre d'échappement Description Clé de 10 mm RA 0025/0040 F : 1x filtre d'échappe- ment (EF) RA 0063/0100 F : 2x filtre d'échappement (EF) 22 | 36 Instruction Manual R5 RA 0025-0100 F_FR_fr... - Page 23 Maintenance | 8 Description Pièces de rechange d’origine Busch RA RA 0025/0040 F : 1x joint plat RA 0025/0040 F : 1x filtre d’échappement 0063/0100 F : 2x joint plat Réf. : 0480 (EF) Réf. : 0532 140 156 RA 0063/0100 000 112 F : 2x filtre d’échappement (EF) Réf. : 0532 140 157...
-
Page 24: Révision
● Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Décla- ration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamination" dûment remplie et signée (formulaire téléchargeable sur le site www.buschvacuum.com). 24 | 36... -
Page 25: Mise Hors Service
Mise hors service | 10 Mise hors service DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. ●... -
Page 26: Pièces De Rechange
Risque de défaillance prématurée ! Perte d'efficacité ! ● Il est recommandé d’utiliser exclusivement des pièces de rechange et des consommables d’ori- gine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garan- tie. Kit de pièces de rechange Description Réf. -
Page 27: Résolution De Problèmes
Résolution de problèmes | 12 Résolution de problèmes DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. Illustration montrant les pièces qui peuvent être concernées pendant le dépannage : Description Problème... - Page 28 ● Remplacer la cartouche du tion (facultative) est partielle- filtre d’aspiration. ment encrassée. Des pièces internes sont usées ● Réparer la machine (contac- ou endommagées. ter Busch). La machine fonctionne très Couplage usé (CPL). ● Remplacer le couplage bruyamment. (CPL). Palettes coincées.
- Page 29 ● Modifier le mode de fonc- tionnement (voir Pompage des vapeurs condensables [➔ 16]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de résolution de problèmes, contacter votre représentant Busch. Instruction Manual R5 RA 0025-0100 F_FR_fr 29 | 36...
-
Page 30: Données Techniques
13 | Données techniques Données techniques RA 0025 F RA 0040 F Vitesse de pompage nominale m³/h 25/30 40/48 (50 Hz/60 Hz) ACFM 14,7/17,6 23,5/28,2 Pression finale hPa (mbar) abs. 0,1... 0,5 ► voir la plaque signalétique (sans vanne de lest d'air) (NP) torr 0,075…... - Page 31 Données techniques | 13 RA 0063 F RA 0100 F Vitesse de pompage nominale m³/h 63/76 100/120 (50 Hz/60 Hz) ACFM 37/44,7 58,8/70,6 Pression finale hPa (mbar) abs. 0,1... 0,5 ► voir la plaque signalétique (sans vanne de lest d'air) (NP) torr 0,075…...
-
Page 32: Huile
En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP). -
Page 33: Déclaration Ue De Conformité
79689 Maulburg Virginia Beach, VA 23452 Allemagne États-Unis déclare que la/les machine : R5 RA 0025 F ; R5 RA 0040 F ; R5 RA 0063 F ; R5 RA 0100 F satisfait/satisfont à toutes les dispositions pertinentes des directives européennes : – « Machines » 2006/42/CE, –... -
Page 34: Déclaration De Conformité Britannique Ukca
Virginia Beach, VA 23452 Allemagne États-Unis déclare que la/les machine : R5 RA 0025 F ; R5 RA 0040 F ; R5 RA 0063 F ; R5 RA 0100 F satisfait/satisfont à toutes les dispositions pertinentes des législations britanniques : – Réglementations de 2008 sur la Fourniture de machines (sécurité) –... -
Page 35: Remarques
Remarques Instruction Manual R5 RA 0025-0100 F_FR_fr 35 | 36... - Page 36 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.
