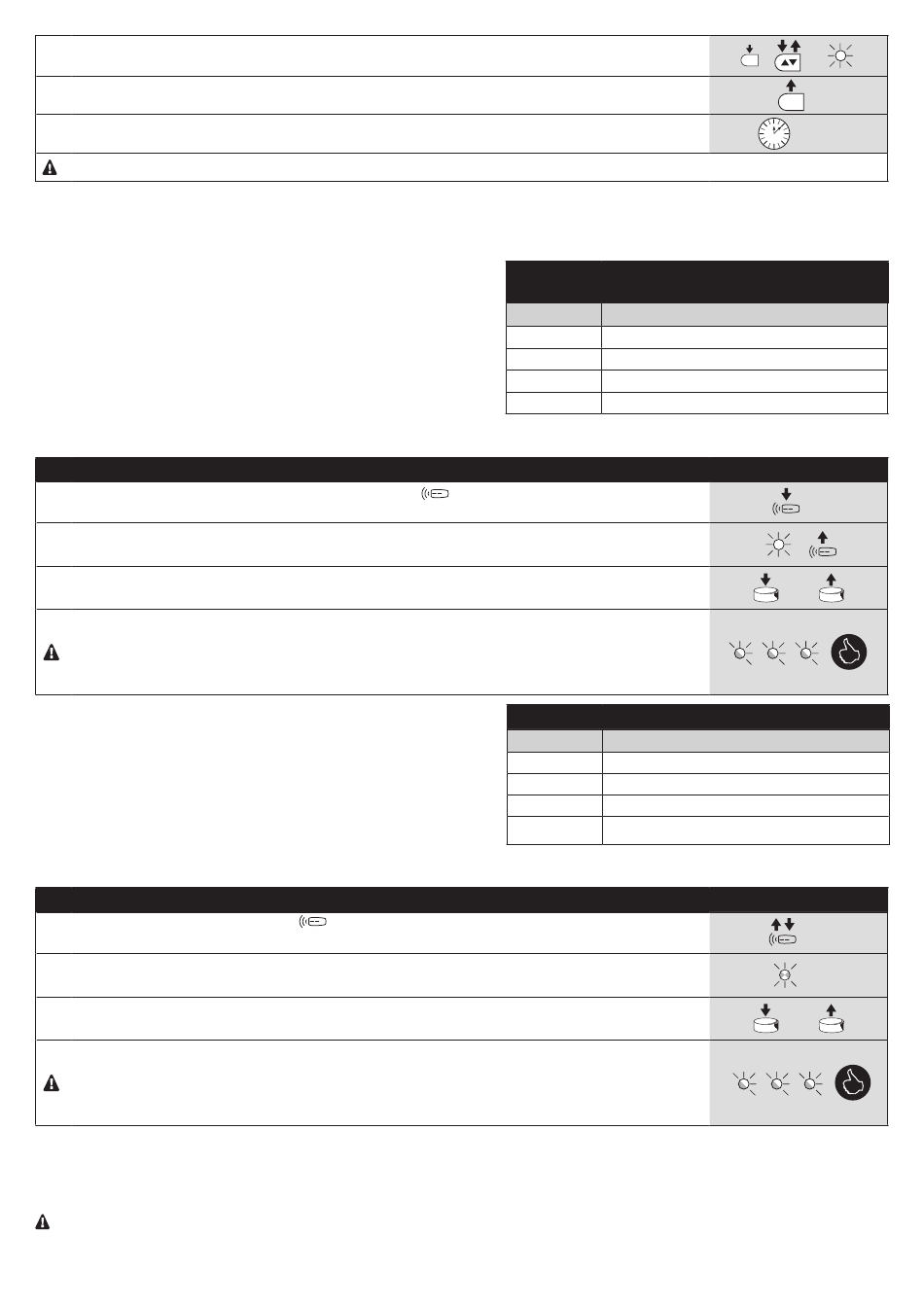

06.
Enfoncer et relâcher les touches s/t pour déplacer la led qui correspond à la valeur du paramètre
07.
Relâcher la touche Set
08.
Attendre 10 s pour sortir de la programmation pour écoulement du temps maximum
Les points 03 et 07 peuvent être répétés au cours de la même phase de programmation pour régler plusieurs paramètres
7.7 - Mémorisation de l'émetteur
Chaque émetteur à utiliser dans l'installation doit être mémorisé dans le récepteur radio de l'unité de commande ; il existe deux modalités de
mémorisation des émetteurs : Mode 1 et Mode 2 (paragraphes 7.7.1 et 7.7.3).
7.7.1 - Mémorisation de l'émetteur en Mode 1
Dans cette modalité, la fonction des touches de l'émetteur est fixe et chaque
touche correspond dans l'unité de contrôle à la commande indiquée dans le
tableau 9 ; il suffit d'exécuter une seule phase pour chaque émetteur dont
sont mémorisées toutes les touches ; durant cette phase, peu importe la
touche qui est enfoncée.
Remarque - Les émetteurs à un canal disposent uniquement de la touche
1, les émetteurs à deux canaux disposent uniquement des touches 1 et 2.
7.7.2 - Procédure de mémorisation en Mode 1
01.
Maintenir enfoncé pendant au moins 5 s le bouton radio
02.
Quand la led s'allume, relâcher la touche
03.
Dans les 10 secondes qui suivent, appuyer pendant au moins 5 secondes sur la 1ère touche de l'émet-
teur à mémoriser puis la relâcher
Si la mémorisation a été effectuée correctement, la led L4(R) (sur l'unité de commande) émet 3 clignote-
ments.
Répéter cette procédure pour chaque émetteur à mémoriser.
La phase de mémorisation se termine automatiquement si rien n'est mémorisé dans les 10 secondes
qui suivent.
7.7.3 - Mémorisation de l'émetteur en Mode 2
Dans cette modalité, chaque touche de l'émetteur peut être associée à
l'une des 4 commandes possibles de l'unité de contrôle, indiquées dans
le tableau 11 ; pour chaque phase, une seule touche, celle qui est enfon-
cée durant la phase de mémorisation, est mémorisée.
Remarque - Les émetteurs à un canal disposent uniquement de la touche
T1, les émetteurs à deux canaux disposent uniquement des touches T1
et T2.
7.7.4 - Procédure de mémorisation en Mode 2
Enfoncer et relâcher la touche radio
01.
commande souhaitée (1...4 - tableau 11)
Vérifier que la led L4(R) sur l'unité de commande émet un nombre de clignotements équivalant au nu-
02.
méro de la commande souhaitée (1...4)
Dans les 10 secondes qui suivent, appuyer pendant au moins 3 secondes sur la touche souhaitée de
03.
l'émetteur à mémoriser puis la relâcher
Si la mémorisation a été effectuée correctement, la led L4(R) (sur l'unité de commande) émet 3 clignote-
ments.
Répéter cette procédure pour chaque émetteur à mémoriser.
La phase de mémorisation se termine automatiquement si rien n'est mémorisé dans les 10 secondes
qui suivent.
7.8 - Mémorisation de l'émetteur à proximité de l'unité de commande (avec deux émetteurs)
Cette procédure permet de mémoriser un NOUVEL émetteur à l'aide d'un deuxième émetteur (ANCIEN) déjà mémorisé et fonctionnant sans
utiliser les touches de l'unité de commande, mais uniquement en se positionnant à proximité de cette dernière.
Pendant la procédure, le NOUVEL émetteur est mémorisé comme l'ANCIEN émetteur était mémorisé (Mode 1 ou Mode 2).
Cette procédure peut être effectuée sur tous les récepteurs qui se trouvent dans le rayon de portée de l'émetteur ; il convient
donc de ne laisser alimenté que le récepteur concerné par l'opération.
16 – Français
Tableau 10 - Procédure de mémorisation en Mode 1
Tableau 12 - Procédure de mémorisation en Mode 2
sur l'unité de commande un nombre de fois équivalant à la
Tableau 9 - Procédure de mémorisation en Mode
Touche
Commande
T1
Pas-à-pas
T2
Ouverture piétonne
T3
Ouverture
T4
Fermeture
sur l'unité de commande
Tableau 11 - Commandes disponibles en Mode 2
Touche
Commande
1
Pas-à-pas
2
Ouverture piétonne
3
Ouverture
4
Fermeture
(
)
SET
SET
10 s
1
5 s
5 s
1....4
1....4
3 s
