4

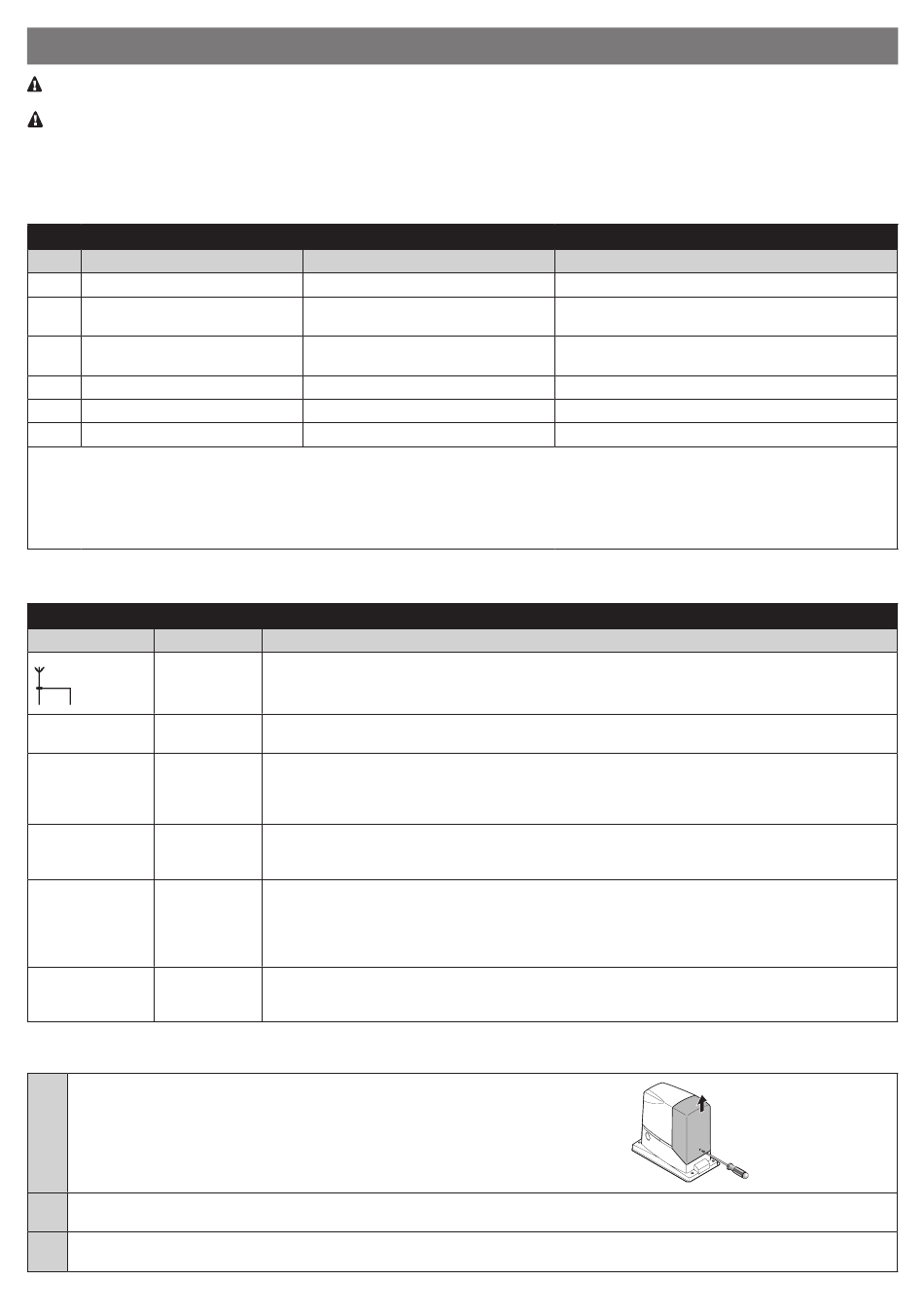

RACCORDEMENTS ÉLECTRIQUES
ATTENTION ! – Tous les branchements électriques doivent être réalisés avec l'installation hors tension et l'éventuelle batterie
tampon débranchée. Des branchements incorrects peuvent provoquer des dommages matériels et corporels.
ATTENTION ! – Les câbles utilisés doivent être adaptés à l'installation. Par exemple, il est conseillé d'utiliser un câble de type
H03VV-F s'il est posé à l'intérieur ou H07RN-F s'il est posé à l'extérieur.
La fig. 2 illustre les branchements électriques d'une installation standard ; la fig. 7 représente le schéma des branchements électriques à réaliser
sur la logique de commande.
4.1 - Types de câbles électriques
Connexion
A
ALIMENTATION
B
FEU CLIGNOTANT AVEC AN-
TENNE
C
PHOTOCELLULES
D
SÉLECTEUR À CLÉ
E
BORDS SENSIBLES PRIMAIRES
F
BORDS SENSIBLES MOBILES
*
Si le câble d'alimentation dépasse 30 m, il faut prévoir un câble d'une section supérieure, par exemple 3 x 2,5 mm
à la terre à proximité de l'automatisme.
**
Il est possible de remplacer les deux câbles 2 x 0,5 mm
***
En présence de plusieurs bords, voir le paragraphe 8.1 « Entrée STOP » pour le type de connexion conseillé.
****
Pour la connexion des bords sensibles mobiles sur les vantaux coulissants, il faut utiliser des dispositifs ad hoc qui permettent la
connexion même quand le portail est en mouvement.
4.2 - Branchements des câbles électriques : fig. 7
Bornes
Fonction
ANTENNE
1 - 2
PAS-À-PAS
3 - 4
STOP
1 - 5
4 - 6
PHOTOTEST
7 - 8
FLASH
Pour les branchements électriques, procéder comme indiqué ci-après et voir la fig. 7 :
01.
Ouvrir le couvercle : dévisser la vis et pousser le couvercle vers le
haut
02.
Faire passer le câble d'alimentation à travers le trou prévu à cet effet (laisser 20/30 cm de câble en plus) et le connecter à la borne
spécifique
03.
Faire passer les câbles des dispositifs prévus ou déjà présents dans l'installation à travers le trou spécifique (laisser 20/30 cm de câble
en plus) et les connecter aux bornes comme indiqué sur la fig. 7
Tableau 3 - Types de câbles électriques (référence fig. 2)
Type de câble
1 câble : 3 x 1,5 mm
1 câble : 2 x 0,5 mm
1 câble blindé type RG58
1 câble : 2 x 0,25 mm
1 câble : 2 x 0,25 mm
2 câbles : 2 x 0,5 mm
1 câble : 2 x 0,5 mm
1 câble : 2 x 0,5 mm
Tableau 4 - Description des branchements électriques
Description
- entrée pour la connexion de l'antenne pour récepteur radio. L'antenne est intégrée au clignotant. Il
est également possible d'utiliser une antenne externe ou de laisser le tronçon de câble, qui fait office
d'antenne, déjà présent dans la borne
- entrée pour les dispositifs de commande du mouvement ; il est possible de connecter des contacts
de type « Normalement Ouvert » (NO)
- entrée pour les dispositifs qui bloquent ou arrêtent la manœuvre en cours ; en adaptant l'entrée, il
est possible de brancher des contacts de type « Normalement Fermé » (NF), « Normalement Ouvert »
(NO) ou un système à résistance constante. D'autres informations sur STOP sont fournies au para-
graphe 8.1 - Entrée STOP
- entrée pour les dispositifs de sécurité, tels que les photocellules. Ils interviennent durant la fermeture
en inversant la manœuvre. Il est possible de connecter des contacts de type « Normalement Fermé »
(NF). D'autres informations sur PHOTO sont fournies au paragraphe 8.1 - Photocellules
- chaque fois qu'une manœuvre est commandée, tous les dispositifs de sécurité concernés sont
contrôlés ; la manœuvre ne commence que si le test est positif. Cela est possible grâce à l'utilisation
d'un type de connexion particulier ; les émetteurs des photocellules « TX » sont alimentés séparé-
ment par rapport aux récepteurs « RX ». D'autres informations sur le raccordement sont fournies au
paragraphe 8.1 Photocellules
- il est possible de connecter sur cette sortie un clignotant de Nice (pour les modèles, voir les Carac-
téristiques techniques - chap. 13). Pendant la manœuvre, la lampe clignote en restant 0,5 s allumée
puis 0,5 s éteinte
Longueur maximale
30 m *
2
20 m
2
20 m (longueur conseillée < 5 m)
(TX)
30 m
2
(RX)
30 m
2
**
50 m
2
***
30 m
2
***
30 m ****
2
par un seul câble 4 x 0,5 mm
2
, ainsi qu'une mise
2
.
2
Français – 9
