DESCRIPTION DU PRODUIT ET APPLICATION
ROAD (RD400) est un motoréducteur électromécanique pour le mouvement automatique de portails coulissants à usage résidentiel, doté d'une
unité de contrôle électronique avec récepteur incorporé pour radiocommande.
ROAD est alimenté par une source électrique mais il est possible, en cas de coupure de courant, d'effectuer le déblocage au moyen d'une clé
spécifique et d'actionner manuellement le portail.
ATTENTION ! – Toute utilisation autre que celle décrite et dans des conditions ambiantes différentes de celles indiquées dans
cette notice doit être considérée comme impropre et interdite !
2
LIMITES D'APPLICATION
Les données relatives aux performances de ROAD apparaissent au chapitre 12 (Caractéristiques techniques) et sont les seules valeurs qui per-
mettent d'évaluer correctement l'adéquation du système.
ROAD est généralement en mesure d'automatiser des portails d'un poids jusqu'à 400 kg ou d'une longueur jusqu'à 8 m selon les indications
fournies dans les tableaux 1 et 2. La longueur du portail permet de déterminer le nombre maximum de cycles à l'heure et de cycles consécutifs
tandis que le poids permet de calculer le pourcentage de réduction des cycles et la vitesse maximum admissible.
Longueur du vantail (m)
Jusqu'à 5
5 - 7
7 - 8
Poids du vantail (kg)
Jusqu'à 200
200 ÷ 300
300 ÷ 400
3
INSTALLATION
Important ! Avant d'effectuer l'installation du produit, vérifier les chapitres 2 et 13 (Caractéristiques techniques).

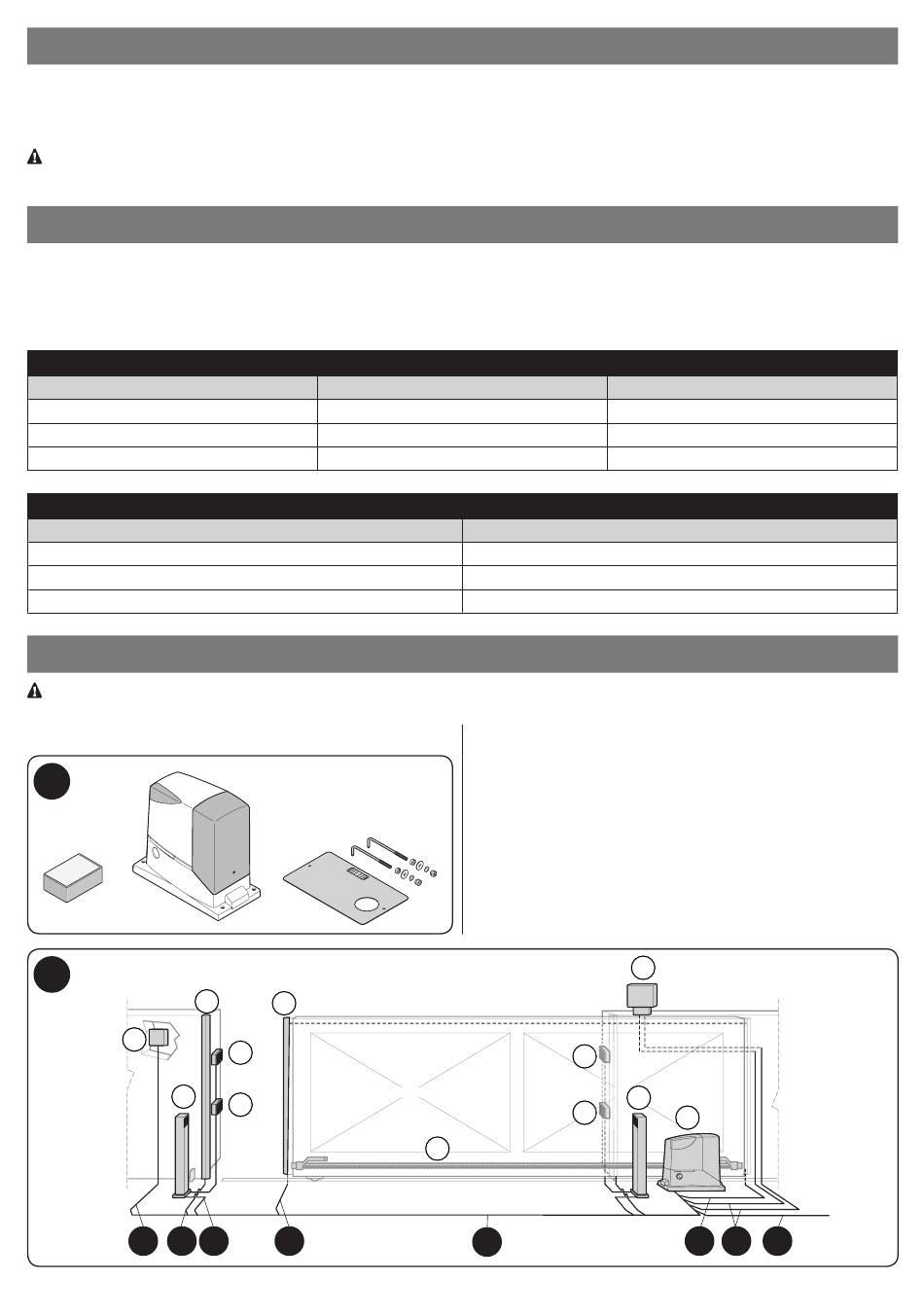

La fig. 1 illustre le contenu de l'emballage : contrôler le matériel.
1
2
d
c
D
E
Tableau 1 - Limites liées à la longueur du vantail
Cycles/heure max.
20
16
14
Tableau 2 - Limites liées au poids du vantail
g
g
b
b
C
F
Pourcentage cycles
100%
85%
70%
La fig. 2 illustre la position des différents composants d'une installation
standard avec accessoires Nice :
a - motoréducteur
b - photocellules
c - colonnes pour photocellules
g- sélecteur à clé ou clavier numérique
e - clignotant
f - crémaillère
g - bords sensibles primaires
b
b
f
D
Cycles consécutifs max.
15
12
9
e
c
a
F
B
A
Français – 3
