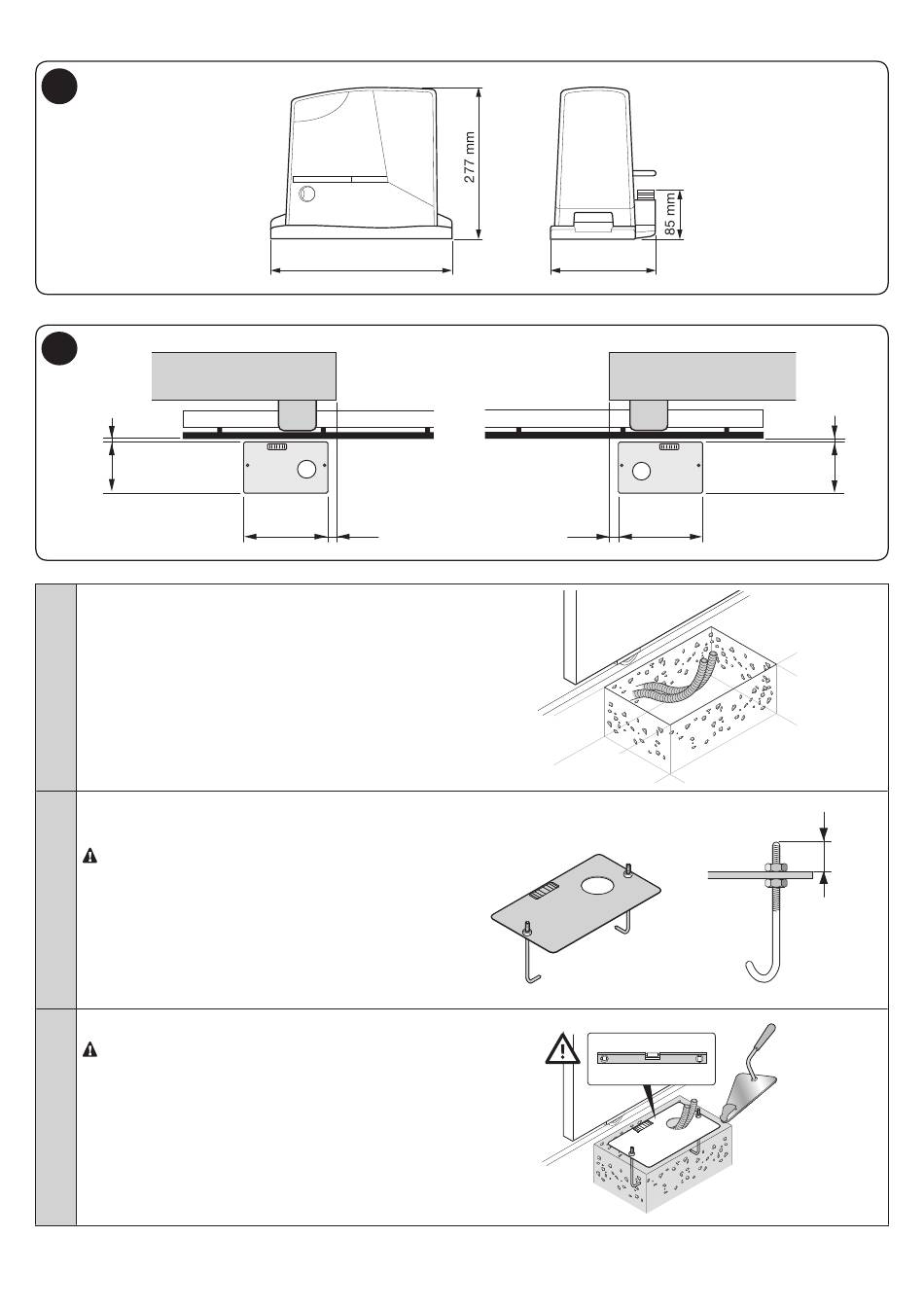

Avant d'effectuer l'installation, vérifier l'encombrement du motoréducteur (fig. 3) et les valeurs d'installation (fig. 4) :
3
4
0 - 10 mm
192 mm
01.
Creuser la tranchée et prévoir les tuyaux pour les câbles
électriques
02.
Fixer les deux pattes de fixation au radier ; un écrou supé-
rieur et un écrou inférieur.
Visser l'écrou inférieur de manière à ce que le fi-
letage supérieur dépasse d'environ 25/35 mm.
03.
Couler le béton pour fixer le radier.
Contrôler, avant le durcissement du béton, que le
radier est parfaitement nivelé et parallèle au vantail
du portail.
4 – Français
300 mm
330 mm
0 - 50 mm
195 mm
0 - 50 mm
330 mm
0 - 10 mm
192 mm
25 - 35 mm
