12.

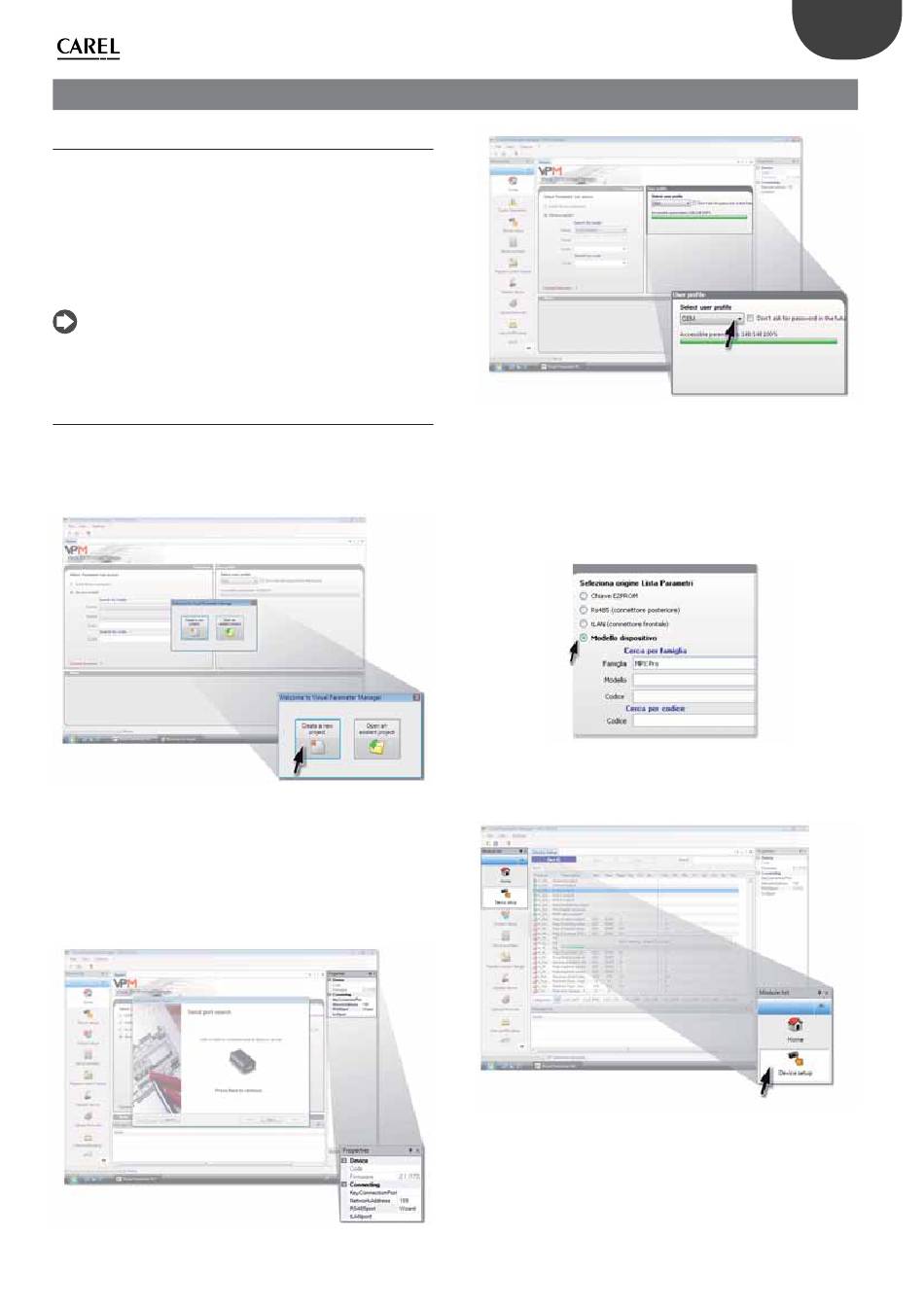

ANNEXE : VPM (VISUAL PARAMETER MANAGER)

12.1

Installation

Sur le site http://ksa.carel.com, dans la section Parametric Controller
Software, sélectionner Visual Parametric Manager.
Une fenêtre s'ouvre avec la possibilité de télécharger 3 fi chiers :
1.
VPM_CD.zip : pour graver ;
2.
setup Upgrade ;
3. setup full : il s'agit du programme complet.
S'il s'agit de la première installation, sélectionner Setup full, pour la mise
à jour Set up Upgrade. Le programme s'installe automatiquement en
lançant setup.exe.
Remarque : si l'on décide d'eff ectuer l'installation complète ( Setup
full ), désinstaller d'éventuelles versions précédentes de VPM.
12.2

Programmation (VPM)

A l'ouverture du programme, on vous demande de choisir le dispositif
à confi gurer : EVD evolution. La page d'accueil s'ouvre dans laquelle on
peut choisir de créer un nouveau projet ou d'ouvrir un projet existant.
Choisir nouveau projet et saisir le mot de passe, qui, la première fois, peut
être confi guré par l'usager.
Fig. 12.a
Maintenant, on peut choisir de :
1. accéder directement à la liste des paramètres de EVD evolution
mémorisée dans eeprom : sélectionner "tLAN" ;
On travaille en temps réel (modalité EN LIGNE), confi gurer en haut à droite
l'adresse de réseau 198 et choisir la procédure guidée de reconnaissance
de la porte USB de communication. Entrer au niveau Assistance ou
Constructeur.
Fig. 12.b
2.
sélectionner le modèle de la gamme et créer un nouveau projet
ou choisir un projet existant : sélectionner "Modèle dispositif".
Il est possible de créer un nouveau projet, eff ectuer les modifi cations et
se connecter plus tard pour transférer la confi guration (modalité HORS-
LIGNE). Entrer au niveau Assistance ou Constructeur.
•
sélectionner le Modèle dispositif et saisir le code relatif
•
passer à Confi gurer dispositif : la liste des paramètres s'ouvre, sur
lesquels eff ectuer les modifi cations relatives à l'application.
A la fi n de la confi guration, pour sauvegarder le projet, saisir la commande
suivante, avec laquelle sauvegarder la confi guration comme fi chier avec
extension .hex.
Fichier -> Sauvegarder liste paramètres.
Pour transférer les paramètres dans le pilote, donner la commande "Écrire".
Pendant l'écriture, les 2 DEL du convertisseur clignotent.
45 "EVD evolution" +0300005FR - rel. 2.1 - 10.02.2010
FRE
Fig. 12.c
Fig. 12.d
Fig. 12.e
