Légende :
V1 Vanne solénoïde
V2 Vanne d'expansion
thermostatique
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement".
Il s'agit d'un réglage PID sans aucune protection (LowSH, LOP, MOP,
HiTcond, voir le chapitre protections), sans aucune procédure de
déblocage de la vanne et sans aucun réglage auxiliaire. Le réglage est
eff ectué sur la sonde de pression de contre-pression, lue par l'entrée
S1 sur la base de la valeur de consigne confi gurée : paramètre, "Valeur
de consigne de pression EPR". Le réglage est direct, quand la pression
augmente la vanne s'ouvre et vice-versa.
Paramètre/description Déf.
RÉGLAGE
Consigne pression EPR 3,5
PID : gain proportionnel 15
PID : temps intégral 150
PID : temps dérivé 5

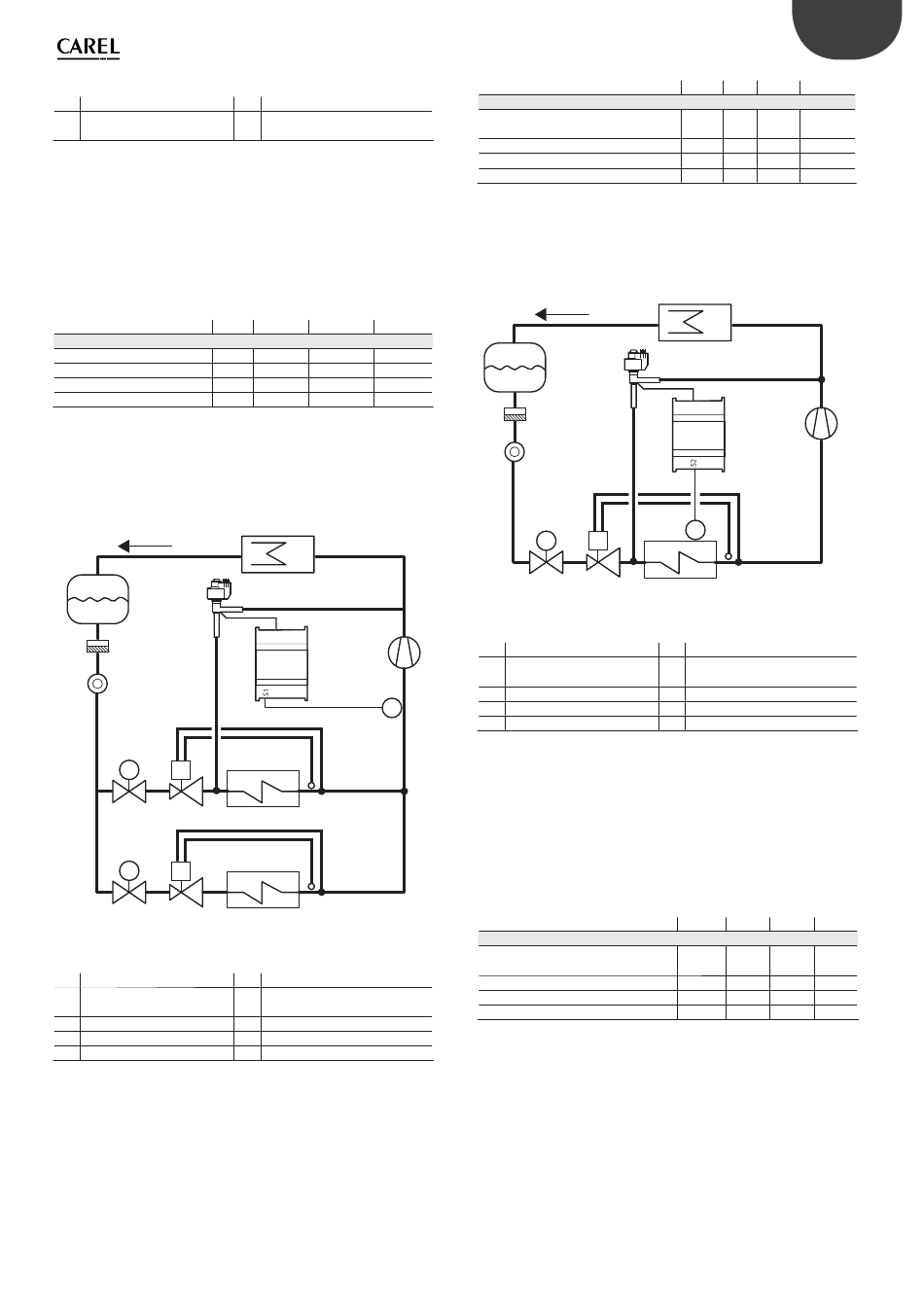

By-pass de gaz chaud sous pression
Le réglage est utilisable comme contrôle de capacité frigorifi que. S'il n' a pas
la demande provenant du circuit B, la pression à l'entrée du compresseur
diminue et la vanne de by-pass s'ouvre pour faire passer une plus grande
quantité de gaz chaud et diminuer le rendement du circuit.
C
L
EV
F
S
M T
A
V1 V2
M T
B
V1 V2
Fig. 5.c
Légende :
CP Compresseur
C Condenseur
L Récepteur de liquide
F Filtre déshydrateur
S Voyant liquide
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement".
Il s'agit d'un réglage PID sans aucune protection (LowSH, LOP, MOP,
HiTcond, voir le chapitre protections), sans aucune procédure de
déblocage de la vanne et sans aucun réglage auxiliaire. Le réglage est
eff ectué sur la sonde de pression de by-pass de gaz chaud, lue par l'entrée
S1 avec une valeur de consigne paramétrée comme "Valeur de consigne
de by-pass de gaz chaud".
Le réglage est inverse, quand la pression augmente la vanne se ferme et
vice-versa.
E Évaporateur
EV Vanne électronique
Min. Max. U.M.
-20 (-290) 200 (2900) barg (psig)
0 800 -
0 1000 s
0 800 s
Tab. 5.e
CP
EVD
evolution
P
E
E
V1 Vanne solénoïde
V2 Vanne d'expansion
thermostatique
EV Vanne électronique
E Évaporateur
Paramètre/description
RÉGLAGE
Consigne pression by-pass de gaz
chaud
PID : gain proportionnel
PID : temps intégral
PID : temps dérivé
By-pass de gaz chaud en température
Le réglage est utilisable comme contrôle de capacité frigorifi que. Dans
le cas d'un comptoir frigorifi que, si la sonde de température ambiante
détecte une augmentation de température, la capacité frigorifi que doit
elle aussi augmenter et donc la vanne doit se fermer.
L EV
F
S
M T
V1 V2
Légende :
CP Compresseur
C Condenseur
L Récepteur de liquide
F Filtre déshydrateur
S Voyant liquide
Pour les branchements électriques, voir le paragraphe 2.7 "Schéma
général de branchement".
Il s'agit d'un réglage PID sans aucune protection (LowSH, LOP, MOP,
HiTcond, voir le chapitre protections), sans aucune procédure de
déblocage de la vanne et sans aucun réglage auxiliaire. Le réglage est
eff ectué sur la sonde de pression de by-pass de gaz chaud, lue par l'entrée
S2 avec une valeur de consigne paramétrée comme "Valeur de consigne
de by-pass de gaz chaud". Le réglage est inverse, quand la température
augmente, la vanne se ferme.
Paramètre/description
RÉGLAGE
Consigne température de by-pass de
gaz chaud
PID : gain proportionnel
PID : temps intégral
PID : temps dérivé
Une autre application qui profi te de ce réglage, utilise la connexion de
deux vannes EXV connectées ensemble de manière complémentaire, pour
obtenir l'eff et d'une vanne à trois voies, c'est le "reheating". Pour contrôler
l'humidité, la vanne EV_1 est ouverte pour faire passer le réfrigérant dans
21 "EVD evolution" +0300005FR - rel. 2.1 - 10.02.2010
Déf. Min. Max. U.M.
3 -20 200 barg
(290) (2900) (psig)
15 0 800 -
150 0 1000 s
5 0 800 s
C
CP
EVD
evolution
T
E
Fig. 5.d
V1 Vanne solénoïde
V2 Vanne d'expansion
thermostatique
EV Vanne électronique
E Évaporateur
Déf. Min. Max. U.M.
10 -60 200 °C (°F)
(-76) (392)
15 0 800 -
150 0 1000 s
5 0 800 s
FRE
Tab. 5.f
Tab. 5.g
