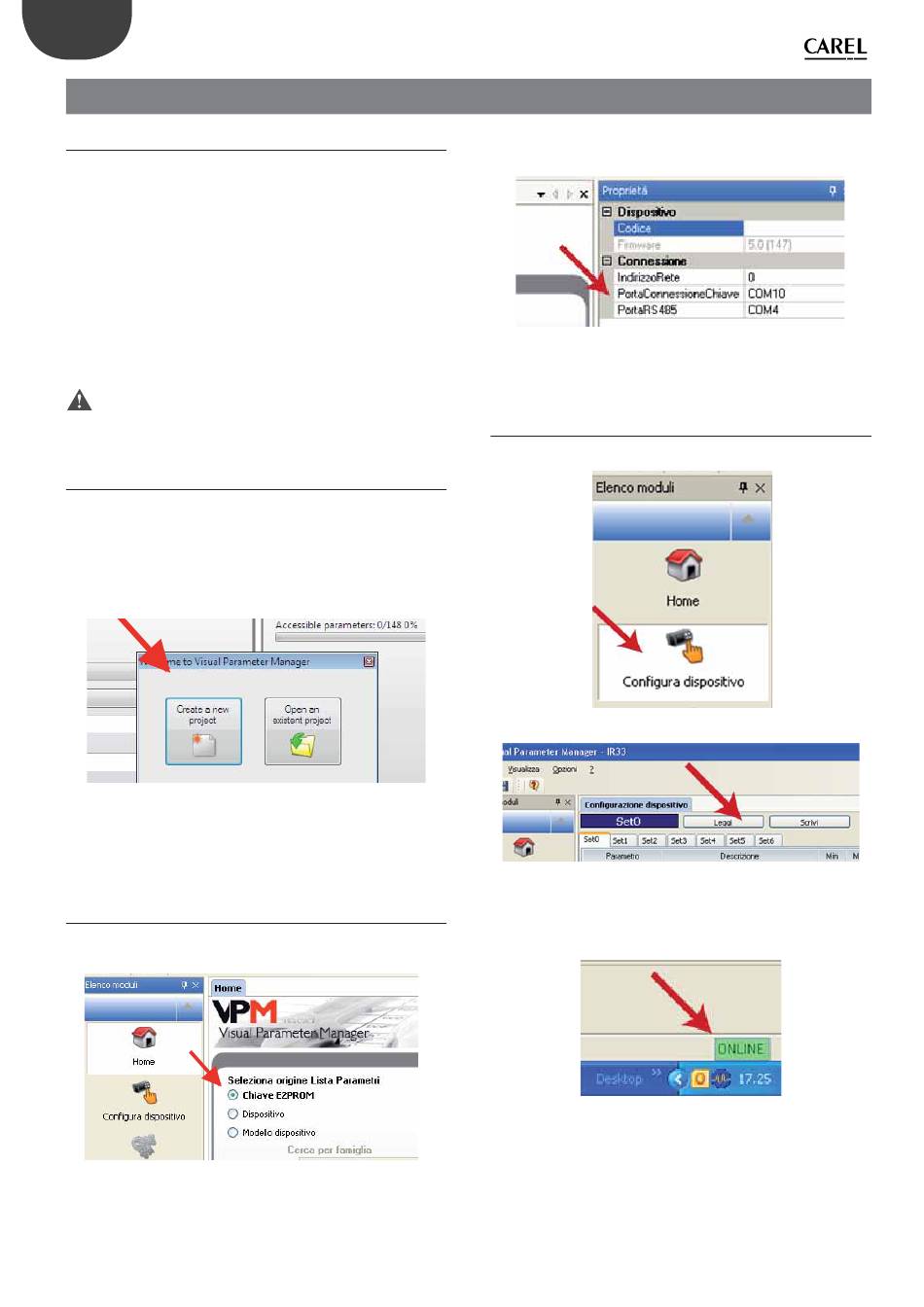

10. ANNEXE 1: VPM (VISUAL PARAMETER MANAGER)

10.1 Installation

Sur le site http://ksa.carel.com, suivre le parcours:
Software & Support  Confi guration & Updating Softwares  Parametric
controller software
et sélectionner Visual Parametric Manager.
Une fenêtre s'ouvre off rant la possibilité de télécharger 3 fi chiers:
1.
VPM_CD.zip: à usage mastérisation;
2.
Setup Upgrade;
3. Setup full: il s'agit du programme complet.
S'il s'agit de la première installation, sélectionner Setup full, pour la mise
à jour Set up Upgrade. Le programme s'installe automatiquement, en
lançant le fi chier exécutable setup.exe.
Attention: si l'on décide d'eff ectuer l'installation complète (Setup
full), désinstaller d'éventuelles versions précédentes de VPM.

10.2 Ouverture du programme

Pour la programmation, on peut utiliser la clé IROPZKEYA0, qui peut être
connectée à l'ordinateur à l'aide du convertisseur IROPZPRG00.
À l'ouverture du programme VPM, il est demandé de choisir le dispositif
à confi gurer: ir33. La page Home s'ouvre et on peut y choisir de créer
un nouveau projet ou d'ouvrir un projet existant. Choisir nouveau projet
et saisir le mot de passe, qui la première fois peut être confi guré par
l'utilisateur. Sélectionner le profi l OEM.
À ce point:
1.
charger les paramètres du contrôle sur la clé, comme décrit au
chapitre 2;
2. lire les paramètres de la clé.
10.3 Raccordement ordinateur - clé
Pour raccorder l'ordinateur à la clé:
•
Sélectionner comme origine liste paramètres la clé E2PROM;
ir33plus +0300028FR rel. 1.1 - 05.05.2017
Fig. 10.a
Fig. 10.b
•
Sélectionner le port de connexion clé en suivant la procédure guidée
(Wizard);
•
Connecter la clé de programmation au convertisseur.

10.4 Programmation

Passer à la page « Confi gurer dispositif» et donner la commande « Lire »
Une barre informant sur l'état d'avancement apparaît. Les DEL du
convertisseur pendant la lecture clignotent et en bas à droite apparaît
l'indication «ONLINE».
50
Fig. 10.c
Fig. 10.d
Fig. 10.e
Fig. 10.f
