5 | Installation

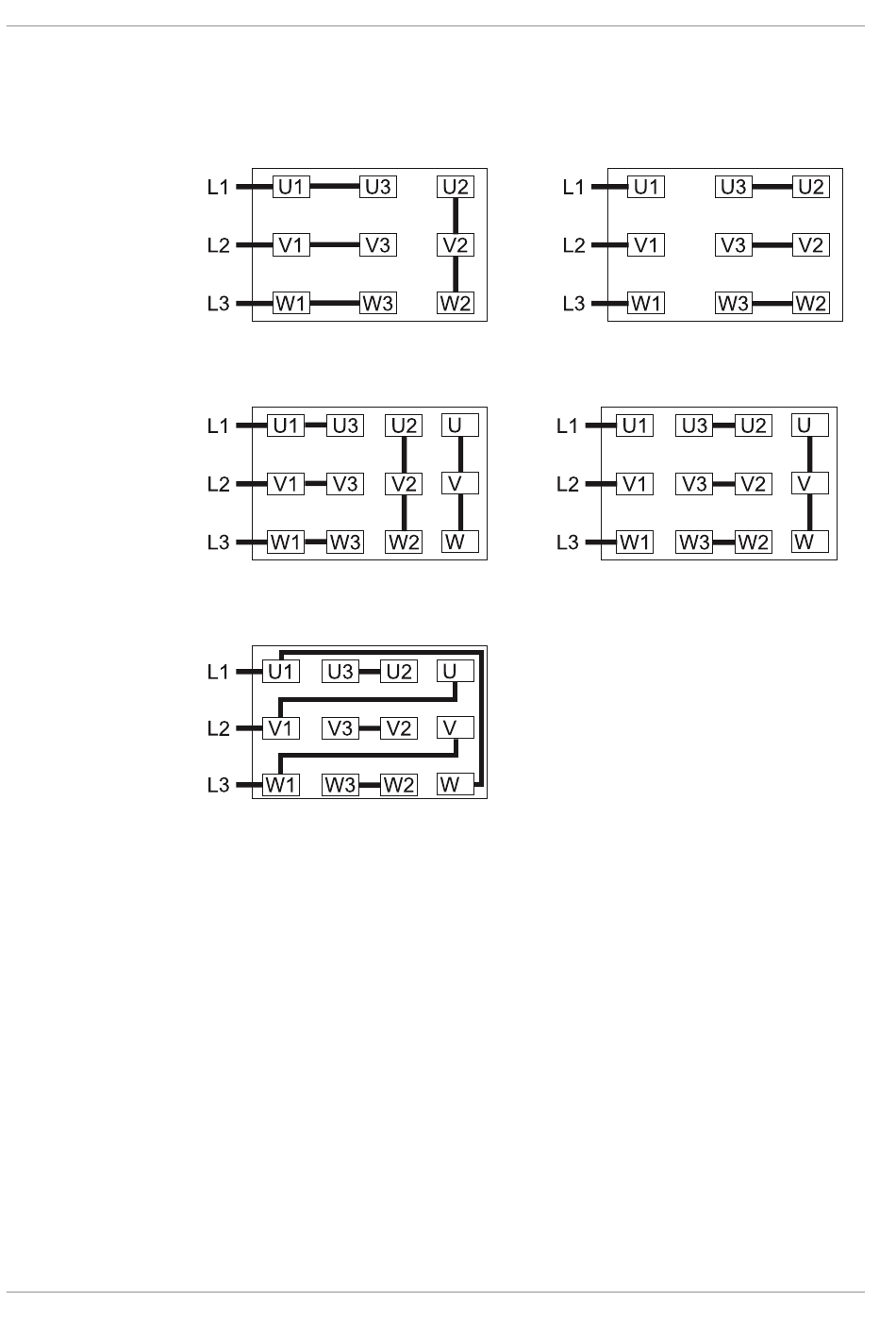

5.4.1 Schémas électriques pour moteur triphasé
14 / 32
Connexion en étoile double, moteur
multi-tension à 9 pôles (basse tension) :
Connexion en étoile double, moteur
multi-tension à 12 pôles (basse tension) :
Connexion en triangle, moteur multi-
tension à 12 pôles (moyenne tension) :
• Déterminer le sens de rotation désiré avec la flèche (collée ou gravée).
• Actionner un très bref instant le moteur.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils du moteur.
Connexion en étoile, moteur multi-ten-
sion à 9 pôles (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 12 pôles (haute tension) :
4
4
4
4
4
4
0870572700_RD0200-0360A_-0003_IM_fr
4
4
4
