5 | Installation
5.2.2 Connexion d'échappement
10 / 32

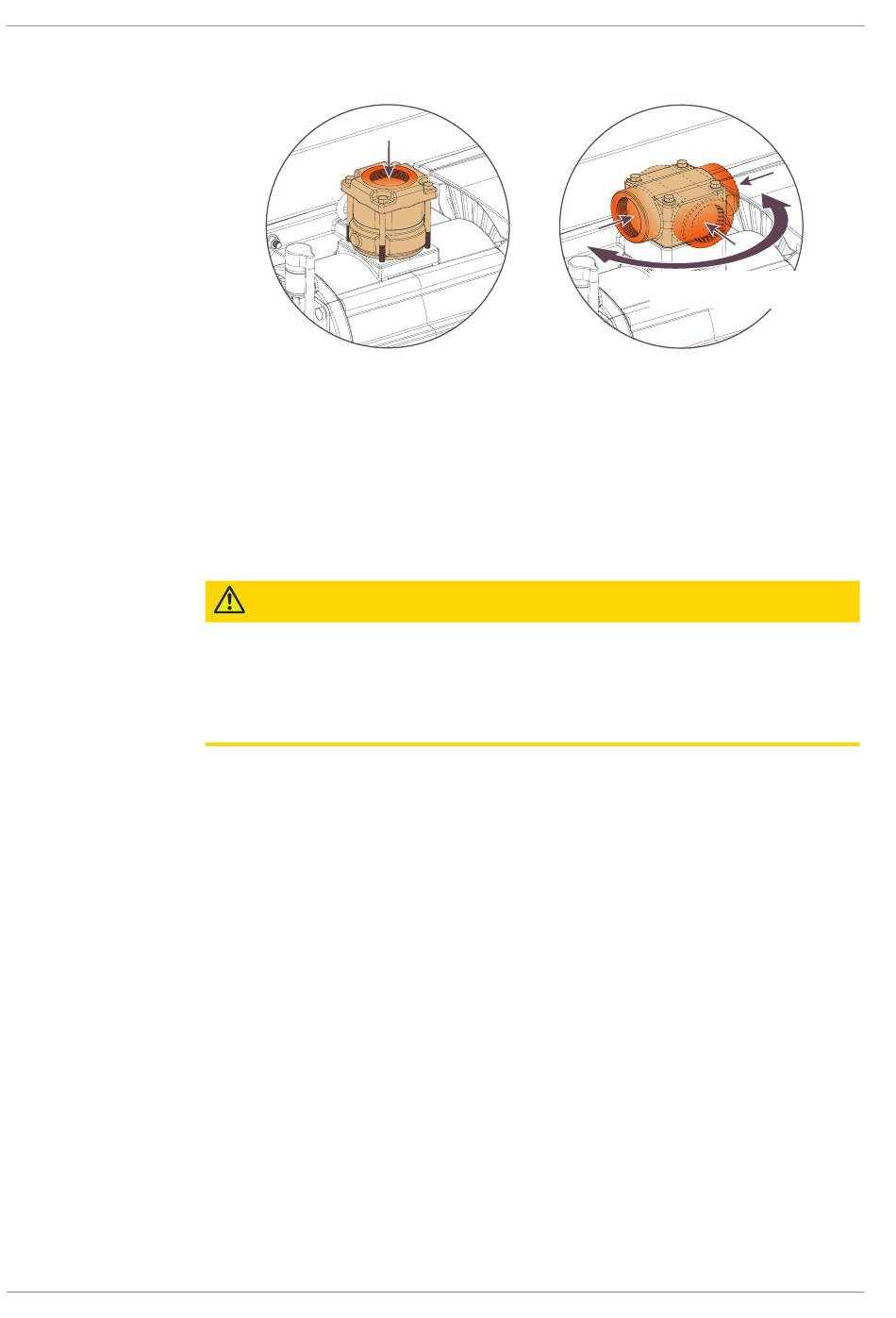

Connexion d'aspiration avec
bride d'aspiration verticale
Taille de connexion :
– G2
Si la machine fait partie d'un système de vide :
• Busch recommande l'installation d'une vanne d'isolation afin d'éviter que l'huile
ne remonte dans le système de vide.
ATTENTION
Les gaz d'échappement contiennent de petites quantités d'huile.
Risque pour la santé!
Si l'air s'échappe dans les locaux et que des personnes sont présentes :
• S'assurer que la ventilation est suffisante.
Taille de connexion :
– G2 (avec flasque d'échappement optionnel)
• S'assurer que les gaz d'échappement circuleront sans difficulté. Ne pas fermer ou ré-
trécir la conduite d'échappement ni l'utiliser comme une source d'air comprimé.
À moins que l'air aspiré sera refoulé dans l'environnement direct de la machine :
• S'assurer que la conduite d'échappement est suffisamment inclinée par rapport à la
machine ou qu'elle comporte un séparateur de liquides ou un tuyau d'évacuation mu-
ni d'un robinet, afin qu'aucun liquide ne s'écoule dans la machine.
Connexion d'aspiration avec bride
d'aspiration horizontale (en option)
Bride d'aspiration adjustable à
180° (3 positions)
