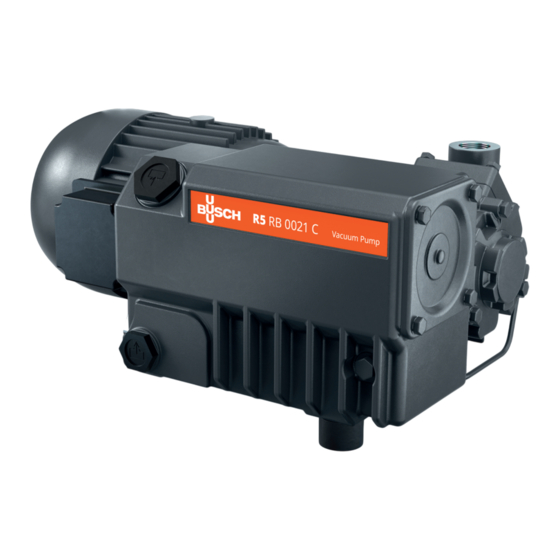

BUSCH R5 RB 0021 C Notice D'instructions

Pompes à vide à palettes lubrifiées
Masquer les pouces Voir aussi pour R5 RB 0021 C:

Publicité

Liens rapides

Notice d'instructions
R5
Pompes à vide à palettes lubrifiées
RB 0021 C
RC 0021 C
0870146978/A0001_fr / Traduction de la notice originale / Sous réserve de modification
16/09/2021

Publicité

Table des Matières
loading

Sommaire des Matières pour BUSCH R5 RB 0021 C

  • Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RB 0021 C RC 0021 C 0870146978/A0001_fr / Traduction de la notice originale / Sous réserve de modification 16/09/2021...
  • Page 2: Table Des Matières

    Table des matières Table des matières 1 Sécurité.............................3 2 Description du produit......................4 2.1 Principe de fonctionnement....................5 2.2 Application........................5 2.3 Unité de démarrage ......................6 2.4 Accessoires en option ....................... 6 2.4.1 Soupape de lest d’air ..................... 6 2.4.2 Filtre d’aspiration ....................6 2.4.3 Manomètre du filtre ....................
  • Page 3: Sécurité

    Sécurité | 1 Sécurité Avant de manipuler la machine, il est indispensable de lire et comprendre ce manuel d’instruction. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement ce manuel avant utilisation, et le conserver pour consultation ulté- rieure.
  • Page 4: Description Du Produit

    2 | Description du produit Description du produit Version avec soupape de lest d'air Flèche de rotation Filtre d'échappement Soupape de lest d'air Connexion d'aspiration Plaque signalétique Boîte à bornes du moteur Bouchon de vidange d'huile Bouchon de remplissage d'huile Séparateur d'huile Voyant d'huile Connexion d'échappement...
  • Page 5: Principe De Fonctionnement

    La machine est conçue pour être placée dans un environnement potentiellement non ex- plosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [► 22].
  • Page 6: Unité De Démarrage

    3 | Transport La machine est une pompe intégrée conçue pour les machines d'emballage sous vide. 2.3 Unité de démarrage La machine est livrée sans commande de démarrage. La commande de la machine doit être fournie lors de l'installation. La machine peut être équipée d'un démarreur progressif. 2.4 Accessoires en option 2.4.1 Soupape de lest d’air La vanne de lest de gaz permet de mélanger le gaz de processus avec une quantité...
  • Page 7: Stockage

    Stockage | 4 Levage à l’aide d’une élingue : s’assurer que la machine est correctement fixée à l’élingue de levage. Poids de la machine : consulter les données techniques ou la plaque signalétique (NP) Levage à l’aide de l’anse de transport (TL) •...
  • Page 8: Installation

    • S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien fixés. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite.
  • Page 9: Conduites / Tuyaux De Raccordement

    Si la longueur des conduites de raccordement est importante, il est conseillé d'utiliser des conduites plus larges afin d'éviter une perte d'efficacité. Demander conseil à votre repré- sentant Busch. 5.2.1 Connexion d'aspiration AVIS Pénétration de corps étrangers ou de liquides.
  • Page 10: Remplissage D'huile

    Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 22] et Huile [► 22]. 1x joint torique, n° d'art.: Vérifier le niveau d’huile...
  • Page 11: Raccordement Électrique

    • Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande l'installation d'un disjoncteur courbe D. • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques ;...
  • Page 12: Schémas Électriques Pour Moteur Triphasé

    6 | Mise en service 5.4.2 Schémas électriques pour moteur triphasé AVIS Mauvais sens de rotation Risque d’endommager la machine ! • Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé- truire la machine ! Avant de la démarrer, s’assurer que la machine fonctionne dans le bon sens.
  • Page 13: Version Avec Clapet De Retour D'huile

    6.2 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Ouvrir la vanne DÉMAR 30 minutes •...
  • Page 14: Maintenance

    • Ne pas utiliser de solvants incompatibles pour nettoyer la machine. ATTENTION Entretien incorrect de la machine. Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! • Respecter les intervalles de maintenance ou consulter votre représentant Busch. 14 / 28 Instruction Manual R5 RB_RC 0021 C_FR_fr...
  • Page 15: Périodes De Maintenance

    Tous les 5 ans Si requis, réviser la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile minérale, contacter le service après-vente Busch 7.2 Inspection du niveau d'huile • Arrêter la machine. • Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile.
  • Page 16: Changement D'huile

    Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. 1x joint torique, n° d'art.: 0486 000 505 Bac de récupération Type et quantité d’huile : consulter les chapitres Données techniques [► 22] et Huile [► 22].
  • Page 17: Changement Du Filtre D'échappement

    Maintenance | 7 7.4 Changement du filtre d'échappement Clé à molette réglée à 10 mm 1 filtre d'échappement (EF) Pièces de rechange Busch d'origine 1 filtre d'échappement (EF), réf. : 0532 140 155 O-ring Clé à molette réglée à 10 mm 1 joint plat Réf. : 0480 000 112...
  • Page 18: Révision

    • Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Déclaration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamina- tion" dûment remplie et signée (formulaire téléchargeable sur le site www.buschva- cuum.com).
  • Page 19: Pièces De Rechange

    Jeu de pièces Pièces d'usure 0993146964 d'usure Jeu de joints Si d’autres pièces sont requises : • Contacter votre représentant Busch pour obtenir la liste détaillée des pièces de re- change. 11 Résolution de problèmes DANGER Fils sous tension. Risque de choc électrique.
  • Page 20 • Remplacer la cartouche ration (facultative) est par- du filtre d’aspiration. tiellement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). La machine fonctionne très Couplage usé (CPL). • Remplacer le couplage bruyamment. (CPL). Palettes coincées.
  • Page 21 • Modifier le mode de fonc- tionnement (voir Pom- page des vapeurs condensables [► 13]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, contacter votre représentant Busch. Instruction Manual R5 RB_RC 0021 C_FR_fr 21 / 28...
  • Page 22: Données Techniques

    12 | Données techniques 12 Données techniques RB 0021 C RC 0021 C Vitesse de pompage nominale m³/h 20 /24 20 /24 (50 Hz/60 Hz) Pression finale hPa (mbar) abs. (sans soupape de lest d'air) Pression finale hPa (mbar) abs. (avec soupape de lest d'air) Vitesse nominale moteur 3 000/3 600 (50 Hz/60 Hz)
  • Page 23: Déclaration Ue De Conformité

    Cette Déclaration de conformité ainsi que la marque CE apposée sur la plaque signalétique attestent de la validité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.
  • Page 24: Déclaration Uk De Conformité

    Cette Déclaration de conformité ainsi que la marque UKCA apposée sur la plaque signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.
  • Page 25 Déclaration UK de conformité | 15 Dr. Martin Gutmann Michael Dostálek Directeur général Directeur général Busch Produktions GmbH Busch Výroba s.r.o. Instruction Manual R5 RB_RC 0021 C_FR_fr 25 / 28...
  • Page 26 Notes...
  • Page 27 Notes...
  • Page 28 Busch Vacuum Solutions We shape vacuum for you. Argentina Denmark Malaysia South Africa info@busch.com.ar info@busch.dk busch@busch.com.my info@busch.co.za Australia Finland Mexico Spain sales@busch.com.au info@busch.fi info@busch.com.mx contacto@buschiberica.es Austria France Netherlands Sweden busch@busch.at busch@busch.fr info@busch.nl info@busch.se Bangladesh Germany New Zealand Switzerland sales@busch.com.bd info@busch.de sales@busch.co.nz...
