Voor de coaxiale aansluiting staan twee verbindingsstukken 60/100 op 80/125 ter
beschikking. Deze kunnen afhankelijk van de situatie ter plaatse worden gebruikt. Het
T-stuk van de ketelaansluiting is 360° draaibaar en zodoende voor bijna alle situaties
inzetbaar. Bij de installatie van het uitlaatgassysteem moet op de hellingshoek naar
de ketel worden gelet, zodat het ontstane condensaat via de ketel kan afvloeien. Ove-
rige uitlaatgastoebehoren staan in onze actuele FERROLI-prijslijst.

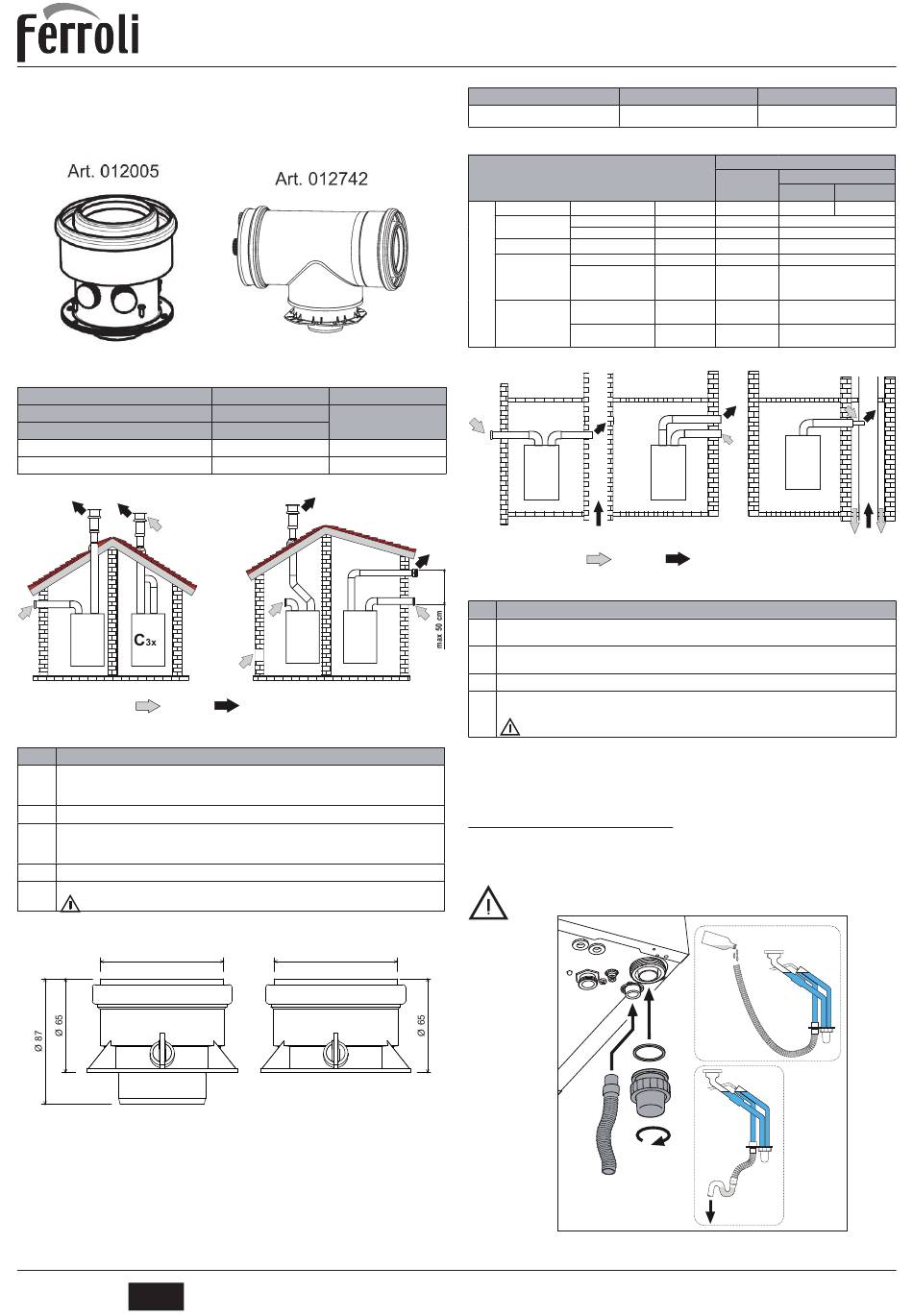

Afb. 16 - Uitvoertoebehoren voor coaxiale rookkanalen
Tabel 3 - Maximale lengte van de coaxiaal rookkanalen
Toegestane maximale lengte (horizontaal)
Toegestane maximale lengte (verticaal)
Reductiefactor 90°-buisbocht
Reductiefactor 45°-buisbocht
Aansluiting met afzonderlijke leidingen
C
5x
Afb. 17 - Voorbeeld aansluitingen met afzonderlijke leidingen
(
= Lucht /
Tabel 4 - Type
Type
Beschrijving
Horizontale luchttoevoer- en uitlaatgasleiding op de wand. De toevoer-/afvoereindstukken moeten
C1X
cocentrische zijn resp. zo dicht naast elkaar liggen dat vergelijkbare windomstandigheden aanwezig
zijn (binnen 50 cm)
Verticale luchttoevoer- en uitlaatgasleiding op het dak. Toevoer-/afvoereindstukken zoals voor C12
C3X
Afzonderlijke luchttoevoer- en uitlaatgasleiding over de wand of het dak, in ieder geval in bereiken
C5X
met verschillende druk. De luchttoevoer- en uitlaatgasleiding mogen niet op tegenoverliggende wan-
den worden aangebracht
De luchttoevoer- en uitlaatgasleiding met afzonderlijk gecertifi ceerde leidingen (EN 1856/1)
C6X
Luchttoevoeraanzuiging van de installatieruimte en afvoer op de wand of het dak
B2X
BELANGRIJK - DE RUIMTE MOET OVER EEN ADEQUATE VENTILATIE BESCHIKKEN
Deze aansluitsituatie mag in Duitsland niet in woning- of verblijfsruimtes geïnstalleerd
worden. Aansluitstukken op aanvraag.
Ø
81
Afb. 18 - Uitvoertoebehoren voor afzonderlijke rookkanalen
Voor een installatie aan de hand van de volgende eenvoudige berekening, dient u te
controleren of de toegestane maximale lengte wordt aangehouden:
1.
Het schema van schoorsteensystemen met twee kanalen inclusief toebehoren
en afvoereindstukken volledig vastleggen.
2.
Aan de hand van tabel 6, die drukverliezen in m
ieder onderdeel overeenkomstig de inbouwpositie bepalen.
3.
Controleer of de totale som van de verliezen lager of gelijk is aan de aangege-
ven toegestane maximale lengte in tabel 5.
NL
BLUEHELIX TECH 18A - 25A - 35A
Coaxiaal 60/100
Coaxiaal 80/125
7 m
28 m
8 m
1 m
0.5 m
0.5 m
0.25 m
B
C
2x
1x
= Uitlaatgassen)
Ø
81
(equivalentiemeter) voor
eq
Cod. 3541D216 - Rev. 00 - 09/2014
Tabel 5 - Maximale lengte van de afzonderlijke rookkanalen
BLUEHELIX TECH 18 A - 25 A
Toegestane maximale lengte
Tabel 6 - Toebehoren
1 m VT/MT
LEIDING
45" VT/MT
Leidingbocht
90" VT/MT
met testaansluiting
AANSLUITSTOMP
Lucht wandleiding
EINDSTUK
Uitlaatgassen
Ø 80
wandleiding met
windbescherming
Lucht/uitlaatgassen
Schoorsteen
tweekanaals 80/80
Alleen gasuitlaatafvo-
er Ø80
Aansluiting op gemeenschappelijke schoorsteenpijpen
C
8X
Afb. 19 - Voorbeelden voor de aansluiting op schoorsteenpijpen
(
= Lucht /
Tabel 7 - Type (Neem de voorschriften in Nederland in acht)
Type Beschrijving
C2X Aanzuiging en uitlaatgas in gemeenschappelijke schoorsteenpijp (luchttoevoeraanzuiging en uitlaatgas
in dezelfde schoorsteenpijp)
C4X Uitlaatgas- en luchttoevoerleiding in gescheiden gemeenschappelijke schoorstenen, waarbij echter
vergelijkbare windomstandigheden aanwezig zijn
C8X Afvoer in een afzonderlijke of gemeenschappelijke schoorsteenpijp en aanzuiging over de wand
B3X Luchttoevoeraanzuiging van de installatieruimte via concentrische leiding (die de afvoer bevat) en afvo-
er in gemeenschappelijke schoorsteenpijp met natuurlijke luchtstroom
BELANGRIJK - DE RUIMTE MOET OVER EEN ADEQUATE VENTILATIE BESCHIKKEN
Bij onduidelijke toestanden van de schoorsteen of het uitlaatgas moet over het alge-
meen vóór het begin van de werkzaamheden met een competente schoorsteenveger
worden gesproken, om samen met hem de meest geschikte uitvoering van het uit-
laatgassysteem vast te leggen!

3.7 Aansluiting van de condensafvoer

De ketel is van een interne sifon voorzien voor de condensafvoer. De inspectieaan-
sluiting A en de slang B bevestigen. De sifon met ca. 0,5 liter water vullen en de slang
op de waterafvoerleiding aansluiten.
LET OP: Het apparaat mag nooit worden ingeschakeld met een lege sifon!
B
Afb. 20 - Aansluiting van de condensafvoer
BLUEHELIX TECH 35 A
80 m
70 m
eq
Drukverlies in m eq
Uitlaatgasrookkanaal
Luchttoevoer-
aanzuiging
Verticaal
1KWMA83W
1.0
1.6
1KWMA65W
1.2
1KWMA01W
1.5
1KWMA70W
0.3
1KWMA85A
2.0
1KWMA86A
-
010027X0
-
12.0
010026X0 +
-
1KWMA86U
C
4X
C
2X
= Uitlaatgassen)
0,5lt
A
33
eq
Horizontaal
2.0
1.8
2.0
0.3
-
5.0
