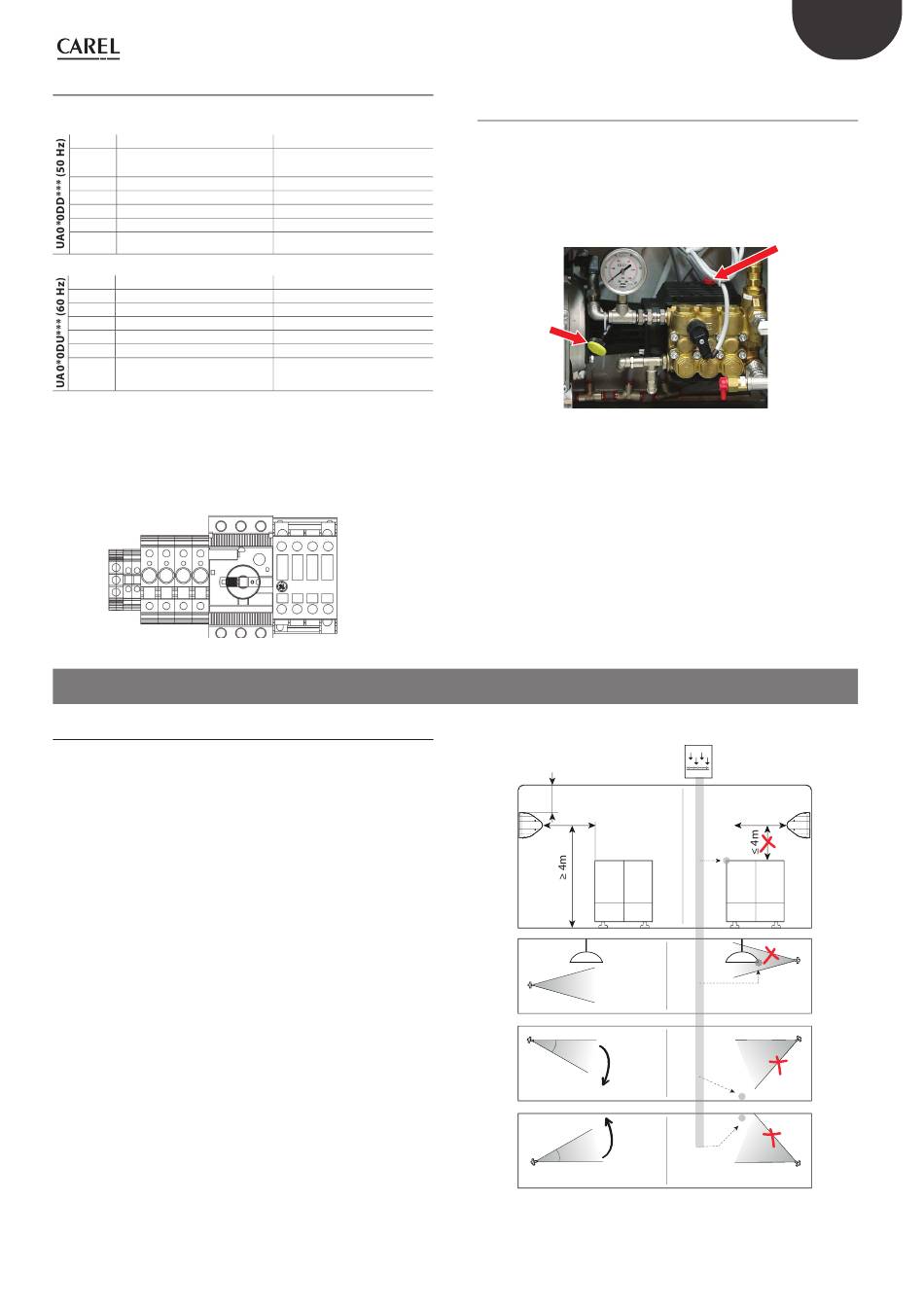

4.3.1
Fusibles
Le tableau ci-après énumère les caractéristiques techniques des fusibles
fournis pour les diff érentes armoires:
Fusible Armoire zone unique
F1
1A (en amont du
transformateur)
F2
1A (en amont du transfo)
F3
4A (en aval du transformateur) 1A (en amont du transfo)
F4
F5
F6
Fusible Armoire zone unique
F1
2,5A (en amont du transfo)
F2
2,5A (en amont du transfo)
F3
4A (en aval du transformateur) 2,5A (en amont du transfo)
F4
F5
F6
Les fusibles F1, F2, F3*, F4* se trouvent sur les porte-fusible (Fig.4.i).
Les fusibles F3, F5*, F6* se trouvent sur la surface supérieure des
transformateurs respectifs (composants n°17 sur la fi gure du par.
« Structure »).
* indique le sigle du fusible de la station de pompage à double zone.
F1 F2 F3 F4
5. INSTALLATION DU SYSTÈME DE DISTRIBUTION
5.1 Installation des têtes de ventilation
Le système humiFog direct fonctionne en couplant l'armoire à des têtes
de ventilation à positionner directement dans le local que l'on souhaite
humidifi er et/ou rafraîchir. Lors de l'installation des têtes de ventilation,
se souvenir des simples règles suivantes:
le débit minimal qui doit être atomisé dans l'environnement est de
8 l/h (indépendamment de la taille de la pompe). Le nombre minimum
de têtes de ventilation doit donc être calculé en fonction du nombre et
de la taille de la buse choisie.
Le nombre maximum de têtes de ventilation pouvant être raccordées à
une armoire est le suivant:
12 têtes de ventilation à 2 buses
6 têtes de ventilation à 4 buses
3 têtes de ventilation à 8 buses
Le positionnement des têtes doit permettre l'absorption totale de
l'eau pulvérisée. Pour cette raison, il est conseillé d'installer les têtes à la
distance voulue l'une de l'autre, à une hauteur du sol suffi sante et avec un
espace frontal libre de tout obstacle.
Ne pas installer les têtes dans des niches, des couloirs fermés ou derrière
des rideaux, car cela empêcherait l'air humide de circuler de manière
uniforme. L'air est plus froid et humide en correspondance des têtes de
ventilation ; tenir compte des émissions sonores des buses et ventilateurs.
Installer les têtes de façon à ce qu'elles ne provoquent aucun inconfort
pour les personnes qui occupent l'espace. Ne pas les installer dans des
espaces dont l'air est contaminé, notamment par des micro-organismes
et allergènes.
Les têtes de ventilation sont prévues pour être accrochées au mur ou
suspendues au plafond.
Pour une installation correcte, il est conseillé de se référer à 'exemple
de la ou de contacter Carel pour les conditions thermo-hygrométriques
Armoire double zone
1A (en amont du transfo)
1A (en amont du transfo)
1A (en amont du transfo)
4A (en aval du transformateur)
4A (en aval du transformateur)
Tab. 4.b
Armoire double zone
2,5A (en amont du transfo)
2,5A (en amont du transfo)
2,5A (en amont du transfo)
4A (en aval du transformateur)
4A (en aval du transformateur)
Tab. 4.c
13

4.4 Changement du bouchon de l'huile

Pendant l'installation et avant la mise en marche, se souvenir de remplacer
le bouchon rouge de l'huile (A) de la pompe par le bouchon jaune (B)
livré avec la machine. Le bouchon rouge est un bouchon borgne, utilisé
uniquement pour le transport. Le bouchon jaune est un bouchon muni
d'un trou de purge, à utiliser au cours du fonctionnement normal du
système. Le bouchon jaune est accroché au manomètre haute pression à
l'aide d'un collier, à l'intérieur de l'armoire (voir image suivante).
B
diff érentes.
OK
0.5 ÷ 1m
≥ 5m
light
OK
α≤ 10°
OK
α≤ 10°
α
OK
rH = 40% T = 25 °C
"humiFog direct" +0300073FR rel. 1.4 - 29.03.2022
FRE
Fig. 4.i
A
Fig. 4.j
Condensed
=
water
NO
≥ 5m
light
NO
NO
NO
Fig. 5.a
