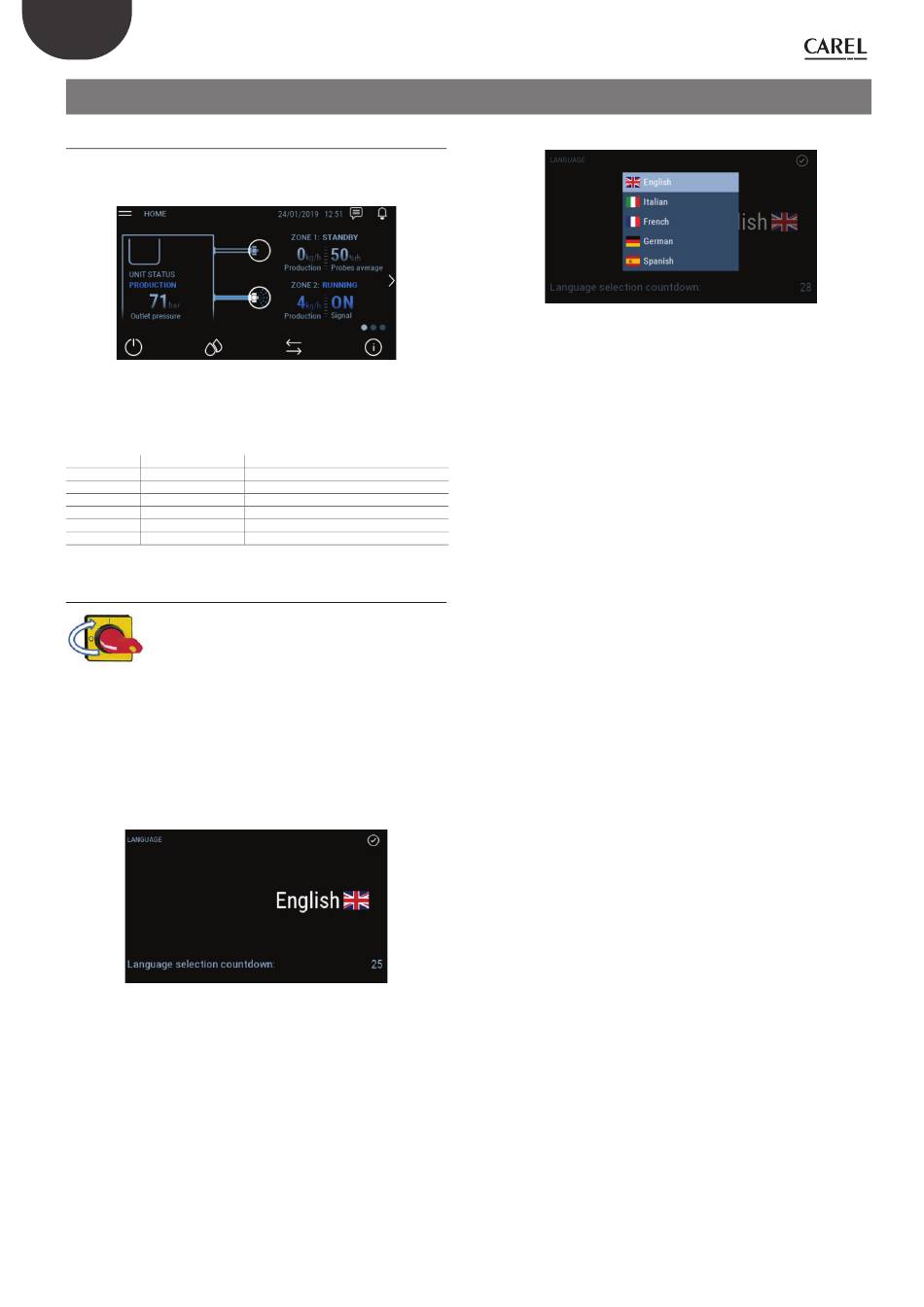

7. MISE EN MARCHE ET INTERFACE UTILISATEUR
7.1 Terminal graphique
Le terminal graphique tactile de 4,3" a une interface présentant des
icônes en couleur animées. Le dispositif permet le défi lement vers le bas
et vers le haut pour procéder à l'affi chage de manière simple et intuitive.
À droite du terminal, on trouve la barre de notifi cation. Si l'humidifi cateur
est alimenté en électricité, la barre de notifi cation est allumée, même si
l'affi cheur est éteint, et elle donne une information immédiate relative à
l'état de l'humidifi cateur.
Couleur barre État de la barre
Blanc
Éclairage fixe
Vert
Éclairage fixe
Bleu
Éclairage fixe
Rouge
Éclairage clignotant Unité en alarme
Cyan
Éclairage fixe
Jaune
Éclairage clignotant Unité en phase d'arrêt
7.2 Allumage
Allumer l'humiFog direct en déplaçant le sectionneur
situé sur le panneau frontal de la position O à la
position I.
L'écran affi che le logo « humiFog direct »: il est donc possible de choisir la
langue des menus parmi les options:
•
English
•
Italiano
•
Deutsch
•
Français
•
Español
Avec le doigt, appuyer sur l'icône avec la langue et le drapeau pour
accéder au menu déroulant présentant les choix possibles.
Toujours avec le doigt, faire défi ler le menu (défi lement avec le doigt).
"humiFog direct" +0300073FR rel. 1.4 - 29.03.2022
Fig.
.a 7
État de l'humidificateur
Unité éteinte (off ou pause)
Unité au travail, démarrage, chargement
Unité au lavage
Unité en mode manuel
Fig.
.b 7
Sélectionner la langue désirée et confi rmer.
Première mise en marche (WIZARD)
Pendant la première mise en marche, un assistant intervient pour initialiser
rapidement les principaux paramètres de la machine. Les étapes à suivre
sont 10 au maximum.
Pas 1/10
Saisir le modèle de l'humidifi cateur.
Pas 2/10
Saisir la charge d'humidifi cation en kg/h pour la zone 1 et, le cas échéant,
pour la zone 2. La charge d'humidifi cation peut être calculée facilement
en multipliant le nombre de buses qui atomisent dans la zone par le débit
fourni par une seule buse.
Pas 3/10
Tab. 7.a
Sélectionner le mode de régulation de la zone 1 parmi les options suivantes:
•
Contact ON/OFF (par ex., hygrostat);
•
Signal externe;
•
Signal externe + sonde limite d'humidité;
•
Signal externe + sonde limite de température;
•
Sonde principale d'humidité;
•
Sonde principale de température;
•
Sonde principale d'humidité + sonde limite d'humidité;
•
Sonde principale de température + sonde limite de température;
•
Sonde principale d'humidité + sonde limite de température;
•
Sonde principale de température + sonde limite d'humidité;
•
2 sondes principales d'humidité (moyenne pondérée);
•
2 sondes principales de température (moyenne pondérée);
En cas d'utilisation de sondes sans fi l, sélectionner le paramètre qui
apparaît par défaut et à la fi n de l'intervention de l'assistant, et se reporter
au chapitre "9. SONDES SANS FIL, INSTALLATION ET CONFIGURATION".
Pas 4/10
Sélectionner le mode de régulation de la zone 2. Les options disponibles sont
les mêmes que celles qui viennent d'être énumérées pour le pas 3/10.
Pas 5/10
Sélectionner le type de signal venant de la sonde principale ou du
régulateur externe pour contrôler la zone 1:
•
0..10V;
•
4..20mA;
•
0..20mA;
•
0..1V;
•
2..10V;
•
NTC (uniquement sonde de température)
Pas 6/10
Sélectionner le type de signal venant de la sonde limite dans la zone 1.
Les signaux disponibles sont les mêmes que ceux qui ont été énumérés
pour le pas 5/10.
Pas 7/10
Sélectionner le type de signal venant de la sonde principale ou du
régulateur externe pour contrôler la zone 2. Les signaux disponibles sont
les mêmes que ceux qui ont été énumérés pour le pas 5/10.
Pas 8/10
Sélectionner le type de signal venant de la sonde limite dans la zone 2.
Les signaux disponibles sont les mêmes que ceux qui ont été énumérés
pour le pas 5/10.
18
Fig.
.c 7
