Exploitation du transmetteur
8.7
Utilisation des totalisateurs partiels et généraux
Les totalisateurs partiels (Totalizers) totalisent les quantités en masse et en volume mesurées par
le transmetteur pendant une certaine période de temps. La totalisation peut être activée ou bloquée,
et la valeur des totaux peut être visualisée et remise à zéro par l'opérateur.
Les totalisateurs généraux totalisent les mêmes grandeurs que les totalisateurs partiels, mais ils
peuvent être remis à zéro séparément. Cela permet de cumuler plusieurs quantités de masse ou de
volume lorsque les totalisateurs partiels doivent être remis à zéro.
8.7.1
Visualisation des totaux partiels et généraux
La valeur actuelle des totaux partiels et généraux peut être visualisée avec l'indicateur, avec ProLink II,
ou avec une interface de communication HART.
Avec l'indicateur
Remarque : Pour visualiser la valeur actuelle d'un total partiel ou général avec l'indicateur, celui-ci
doit être configuré pour pouvoir afficher ce total. Voir la section 5.2.3.
1. Pour visualiser la valeur actuelle d'un total partiel, attendre ou appuyer sur
que la variable
•
pour le total en masse, une unité de masse soit affichée (p.e. kg ou lb)
•
pour le total en volume, une unité de volume soit affichée (p.e. l, m3, Nm3)
Voir la figure 8-1. La valeur actuelle s'affiche sur la ligne supérieure.
2. Pour visualiser la valeur actuelle d'un total général, attendre ou appuyer sur
que la variable
•
pour le total général en masse,
•
pour le total général en volume,
•
pour le total général en volume de gaz aux conditions de base, le mot
Volume Inventory) clignote en alternance avec l'unité de volume.
Voir la figure 8-1. La valeur actuelle s'affiche sur la ligne supérieure.

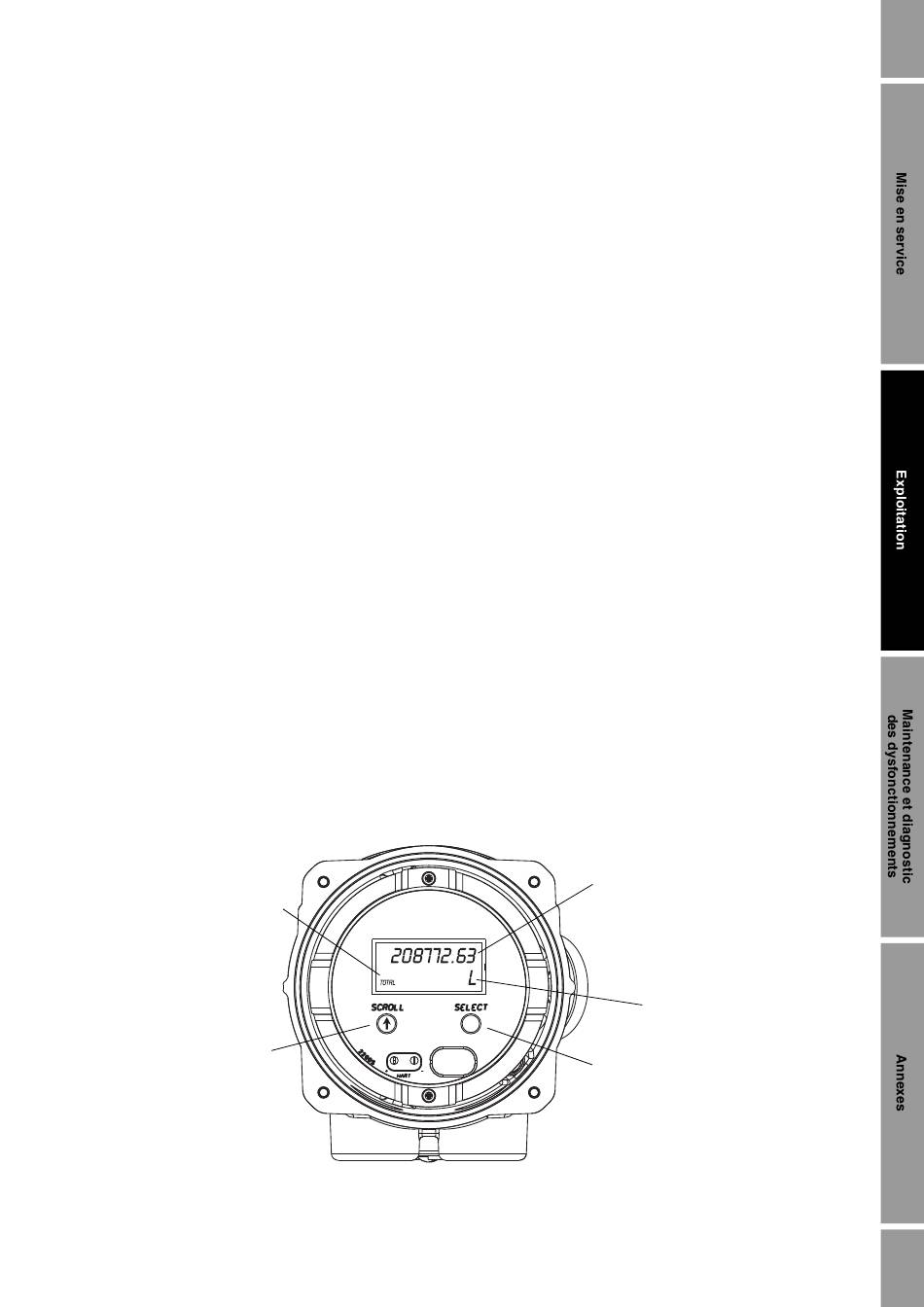

Figure 8-1
Affichage d'un total sur l'indicateur
Grandeur mesurée
Bouton
Scroll
Manuel de configuration et d'utilisation
apparaisse sur la ligne inférieure et que :
TOTAL
apparaisse sur la ligne inférieure et que :
TOTAL
GEN_M
GENVT
clignote en alternance avec l'unité de masse
clignote en alternance avec l'unité de volume
Valeur actuelle
Unité de mesure
Bouton
Select
jusqu'à ce
Scroll
jusqu'à ce
Scroll
(Gas Standard
GSV I
91
