Utilisation d'une interface de communication HART 375
E.3
Connexion au transmetteur
L'interface de communication HART peut être raccordée aux pattes HART du transmetteur ou
en tout point d'un réseau multipoint HART.
Remarque : Les pattes HART situées sur la face avant du transmetteur sont reliées à la sortie
analogique/HART du transmetteur. Il est possible de se connecter directement aux bornes
de la sortie analogique en retirant le module de l'interface utilisateur.
Remarque : Si la sortie analogique du transmetteur est utilisée à la fois pour représenter
une grandeur mesurée et pour la communication HART, consulter le manuel d'installation
du transmetteur pour effectuer le câblage.
E.3.1
Connexion aux pattes HART du transmetteur
Pour raccorder une interface de communication HART aux pattes HART du transmetteur :
1. Ouvrir le couvercle du transmetteur (voir la section C.3).
2. Raccorder les fils de l'interface de communication HART au pattes HART sur la face avant
du transmetteur. La connexion est sans polarité. Voir la figure E-1.
3. L'interface de communication HART doit être connectée aux bornes d'une résistance
comprise entre 250 et 600

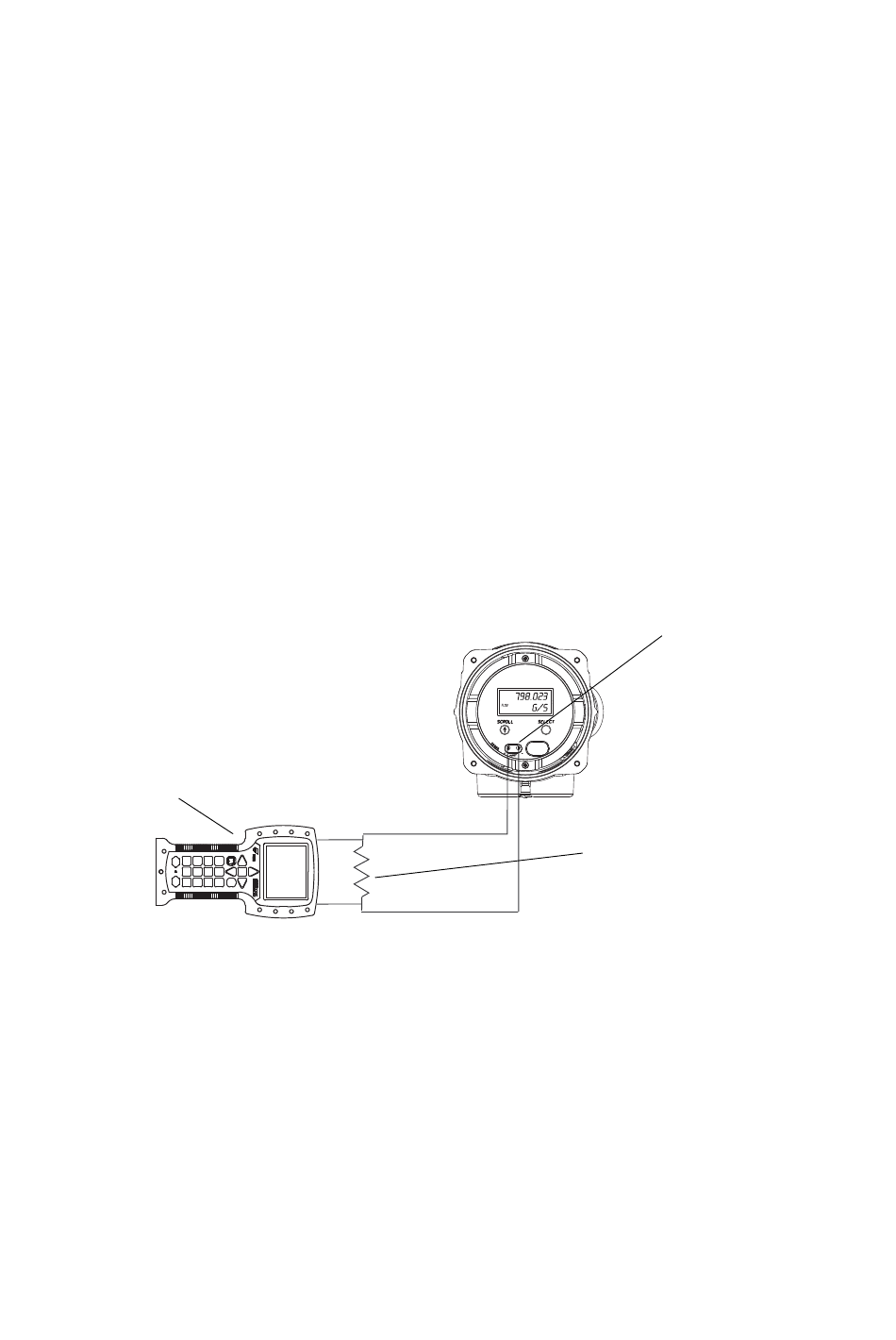

Figure E-1
Interface de
communication HART
140
Ω
Connexion aux pattes HART du transmetteur
est sans polarité
. Ajouter une résistance si nécessaire. Voir la figure E-1.
La connexion
Pattes HART
250–600 Ω résistance
Transmetteur Micro Motion
®
Modèle 2200S
