Tests et mise en service
Noter les points suivants :
Pendant l'ajustage, la sortie analogique du transmetteur ne représente pas la valeur de la grandeur
mesurée.
lorsqu'un ajustage est en cours.
Entrer la valeur de courant mesurée en tenant compte du point de mesurage du courant dans la
boucle (directement en sortie du transmetteur ou en sortie de la barrière à décalage de niveau).
Si le point de mesurage du courant n'est pas connu :
-
Avec ProLink II, entrer la valeur mesurée dans l'une des deux plages de courant et le
logiciel affichera la valeur équivalente dans l'autre plage.
-
Avec une interface de communication HART, le point de mesurage du courant dans la
boucle doit être spécifié pour pouvoir effectuer l'ajustage.
L'ajustage de la sortie analogique ne doit pas excéder ± 200 micro-ampères. Si la procédure
révèle qu'un ajustage plus important est nécessaire, contacter le service après-vente de
Micro Motion.
Si l'ajustage est effectué avec une interface de communication HART, la résolution maximale
de la valeur de courant mesurée est de deux chiffres après la virgule.

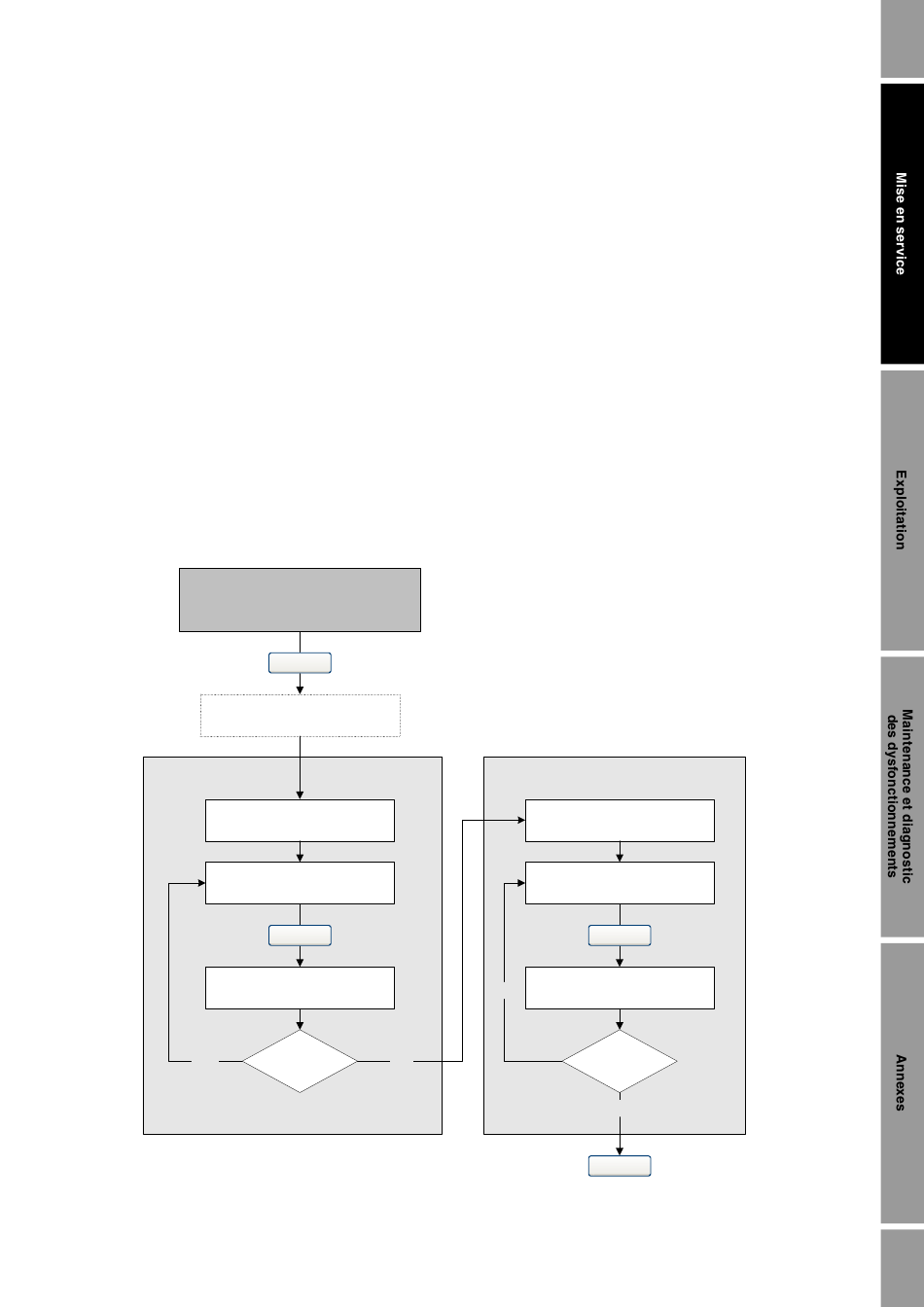

Figure 7-7
Procédure d'ajustage de la sortie analogique avec une interface de communication HART
Menu On-Line >
3 Diag/Service >
6 Trim Analog Out 1
Sélectionner le point de
mesurage dans la boucle mA
Ajustage à 4 (12) mA
Mesurer le niveau de courant
à l'entrée du récepteur
Entrer la valeur mesurée
Mesurer le niveau de courant
à l'entrée du récepteur
Non
Manuel de configuration et d'utilisation
ATTENTION !
Ne pas utiliser la sortie analogique pour la régulation du procédé
OK
ENTER
Egal ?
Oui
Ajustage à 20 mA
Mesurer le niveau de courant
à l'entrée du récepteur
Entrer la valeur mesurée
ENTER
Mesurer le niveau de courant
Non
à l'entrée du récepteur
Egal ?
Oui
OK
79
