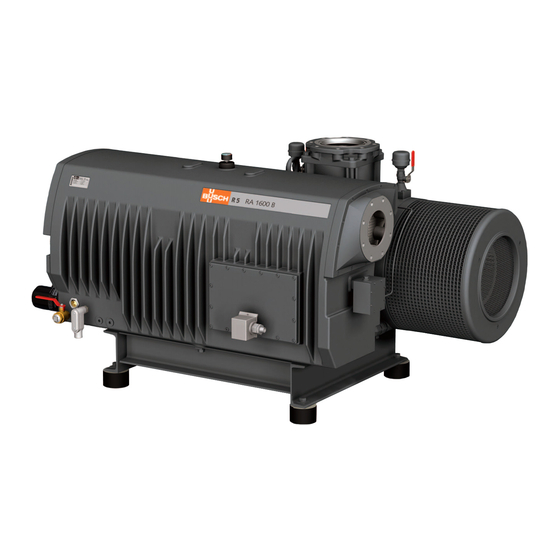

BUSCH R5 RA 1000 B Notice D'instructions

Masquer les pouces Voir aussi pour R5 RA 1000 B:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

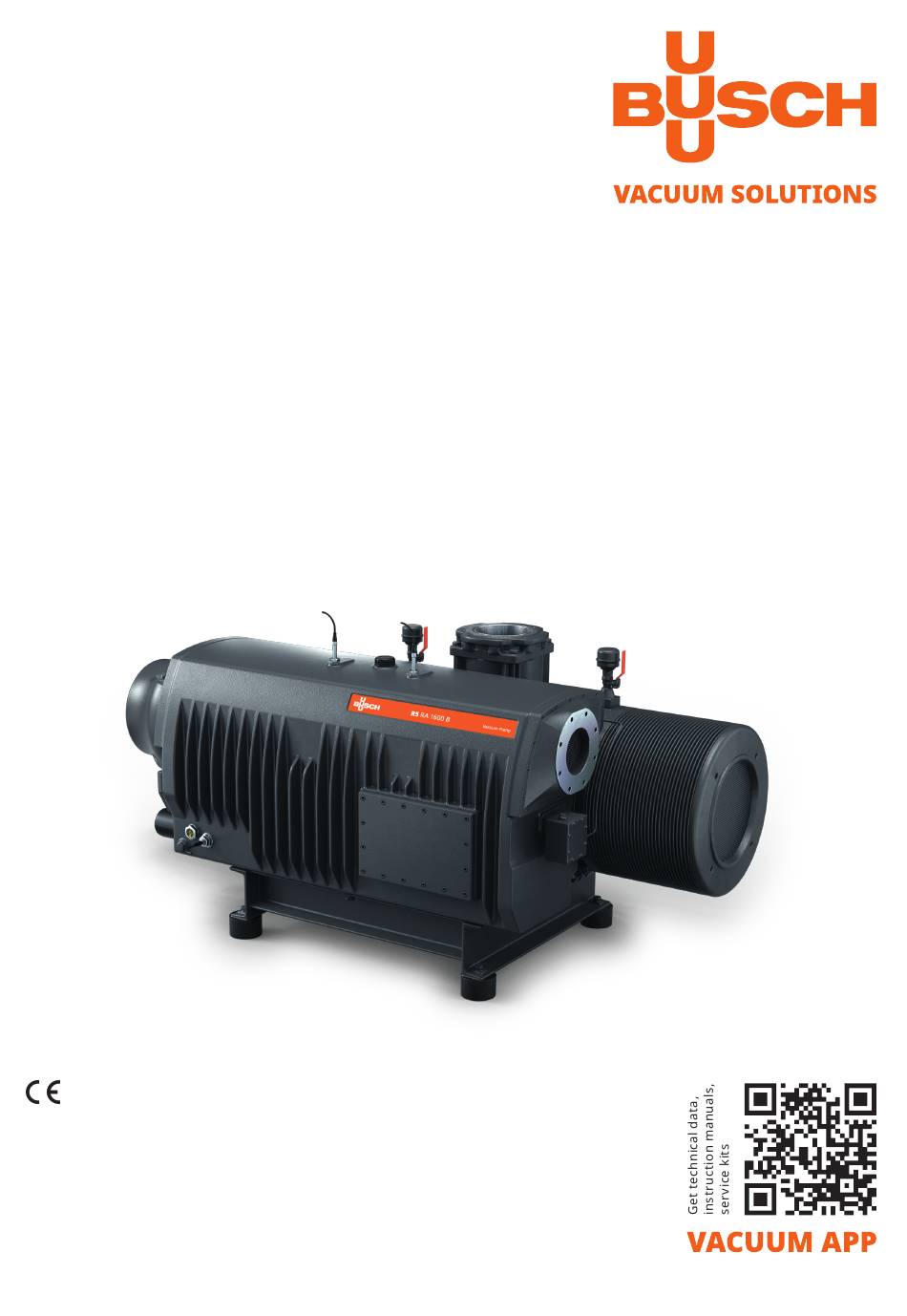

Notice d'instructions
R5
Pompes à vide à palettes lubrifiées
RA 1000 B, RA 1600 B
RC 1000 B, RC 1600 B
Ateliers Busch S.A.
Zone industrielle, 2906 Chevenez
Suisse
0870569784/-0006_fr / Traduction de la notice originale / Sous réserve de modification
12/07/2021

Publicité

Table des Matières
loading

Manuels Connexes pour BUSCH R5 RA 1000 B

Sommaire des Matières pour BUSCH R5 RA 1000 B

  • Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 1000 B, RA 1600 B RC 1000 B, RC 1600 B Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870569784/-0006_fr / Traduction de la notice originale / Sous réserve de modification...

  • Page 2: Table Des Matières

    Table des matières Table des matières 1 Sécurité.............................4 2 Description du produit......................5 2.1 Principe de fonctionnement....................6 2.2 Application........................6 2.3 Unité de démarrage ......................6 2.4 Accessoires standard ......................6 2.4.1 Thermostat "gaz" ....................6 2.4.2 Interrupteur de niveau ................... 7 2.4.3 Thermostat « huile »...
  • Page 3 Table des matières 10 Pièces de rechange ........................27 11 Résolution de problèmes ......................28 12 Données techniques .........................30 13 Huile............................31 14 Déclaration UE de conformité ....................32 0870569784_RA_RC1000-1600B_-0006_IM_fr...

  • Page 4: Sécurité

    1 | Sécurité Sécurité Avant de manipuler la machine, il est indispensable de lire et comprendre ce manuel d’instruction. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement ce manuel avant utilisation, et le conserver pour consultation ulté- rieure.

  • Page 5: Description Du Produit

    Description du produit | 2 Description du produit TS 1 TS 2 GB 1 GB 2 OUT 1 TS 3 OUT 2 Connexion d'aspiration Boîte à bornes du moteur Connexion d’échappement Flèche du sens de rotation Bouchon de remplissage d’huile Filtre d'échappement Voyant de niveau d'huile Plaque signalétique...

  • Page 6: Principe De Fonctionnement

    La machine est conçue pour être placée dans un environnement potentiellement non ex- plosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [► 30].

  • Page 7: Interrupteur De Niveau

    Description du produit | 2 2.4.2 Interrupteur de niveau L'interrupteur de niveau contrôle le niveau d'huile. La machine doit être arrêtée lorsque le niveau d'huile est trop bas. 2.4.3 Thermostat « huile » Le thermostat contrôle la température de l’huile de la machine. Il a deux points de commutation.

  • Page 8: Transport

    3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! • Ne pas marcher, rester immobile ni travailler sous des charges en suspension. AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! •...

  • Page 9: Stockage

    Stockage | 4 Stockage • Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. La version avec échangeur de chaleur huile-eau : • S’assurer que l’eau de refroidissement a été entièrement retirée, voir Decommis- sioning [► 27]. AVIS Stockage à...

  • Page 10: Conduites / Tuyaux De Raccordement

    Raccordement d’eau de refroidissement (en option) [► 12]. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : •...

  • Page 11: Connexion D'échappement

    D'autres dimensions de connexions peuvent s'appliquer pour des commandes spéci- fiques. Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que l’huile ne revienne dans l'installation de vide. 5.2.2 Connexion d'échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile.

  • Page 12: Raccordement D'eau De Refroidissement (En Option)

    5 | Installation 5.2.3 Raccordement d’eau de refroidissement (en option) Échangeur de chaleur huile-eau sans accessoires d’entrée Échangeur de chaleur huile-eau avec accessoires d’entrée Arrivée d’eau de refroidissement Interrupteur de pression Sortie d’eau de refroidissement Vanne de dérivation d’eau Échangeur de chaleur huile-eau Filtre à...

  • Page 13: Remplissage D'huile

    = 0,1 °fH (unité de mesure française) 5.3 Remplissage d'huile AVIS Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. 0870569784_RA_RC1000-1600B_-0006_IM_fr 13 / 36...

  • Page 14: Montage De L'accouplement

    5 | Installation Type et quantité d’huile : consulter les chapitres Données techniques [► 30] et Huile [► 31]. Vérifier le niveau d'huile 5.4 Montage de l'accouplement Moyeu d'accouplement (côté machine) Manchon Moyeu d'accouplement (côté moteur) Vis radiale Couple maximal admissible : 17 Nm Type de machine Taille de l'accouple- Valeur «...

  • Page 15: Raccordement Électrique

    • Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande l'installation d'un disjoncteur courbe D. • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques ;...

  • Page 16: Schémas Électriques Pour Moteur Triphasé

    5 | Installation DANGER Maintenance sans débrancher le variateur de fréquence. Risque de choc électrique. • Débrancher et isoler le variateur de fréquence avant de réaliser toute intervention des- sus. Des tensions élevées sont présentes aux bornes et à l’intérieur du variateur de fré- quence jusqu’à...

  • Page 17: Raccordement Électrique Des Dispositifs De Surveillance

    5.6 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.6.1 Schéma électrique du thermostat "Gaz" No. d'art. : 0651 563 747 Connecteur : M12x1, 4 broches...

  • Page 18: Schéma Électrique De L'interrupteur De Niveau

    5 | Installation 5.6.3 Schéma électrique de l'interrupteur de niveau Réf. : 0652 569 236 Connecteur : M12x1, 4 broches Caractéristiques électriques : 0.5 A U = 10 – 30 VDC I consommation : < 15 mA I sortie max : 150 mA 1 = marron : alimentation +24 VDC Point de commutation : 3 = bleu : alimentation 0 VDC Broche 1 = niveau bas...

  • Page 19: Schéma Électrique Pour L'interrupteur De Pression De L'échangeur Thermique Huile-Eau (Optionnel)

    Mise en service | 6 5.6.7 Schéma électrique pour l'interrupteur de pression de l'échangeur thermique huile-eau (optionnel) No. d'art.: 0653 000 002 Caractéristiques électriques : P > U = 230 V CA ; I = 1 A U = 24 … 100 V CC ; I = 0,5 … 2 A Contact: ...

  • Page 20: Pompage Des Vapeurs Condensables

    6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •...
  • Page 21 Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! • Respecter les intervalles de maintenance ou consulter votre représentant Busch. • Éteindre et verrouiller la machine afin d’éviter un démarrage accidentel. • Ventiler les conduites raccordées à la pression atmosphérique.

  • Page 22: Périodes De Maintenance

    Tous les 5 ans Si requis, réviser la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile minérale, contacter le service après-vente Busch 7.2 Inspection du niveau d'huile • Arrêter la machine. • Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile.

  • Page 23: Changement De L'huile Et Du Filtre À Huile

    AVIS Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. 1x joint, no. article.: 0482 509 012 Bac de vidange 0870569784_RA_RC1000-1600B_-0006_IM_fr...
  • Page 24 7 | Maintenance Pièces de rechange d’origine Busch 2x filtre à huile (OF), no. d'art.: 0531 000 005 Clé à molette pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 30] et Huile [► 31]. Vérifier le niveau d'huile...

  • Page 25: Changement Du Filtre D'échappement

    Extraire la matière filtrante (FM) Matière filtrante (FM) 1x n° d'art.: 0537 000 042 1x n° d'art.: 0537 000 043 Pièces de rechange d’origine Busch, 16x (2x8) filtre d’échappement (EF), n° d'art.: 0532 140 160 2x joint plat n° d'art.: 0480 000 131 Clé...

  • Page 26: Nettoyage De L'échangeur De Chaleur

    Risque de défaillance prématurée ! Perte d’efficacité ! • Il est fortement recommandé que tout démontage de la machine non décrit dans ce manuel soit réalisé par Busch. Si la machine a pompé des gaz contaminés contenant des corps étrangers nocifs pour la santé : •...

  • Page 27: Mise Hors Service

    Kit de service Comprend toutes les pièces nécessaires 0992 000 010 (RA/RC 1000/1600 B) pour la maintenance Si d’autres pièces sont requises : • Contacter votre représentant Busch pour obtenir la liste détaillée des pièces de re- change. 0870569784_RA_RC1000-1600B_-0006_IM_fr 27 / 36...

  • Page 28: Résolution De Problèmes

    • Remplacer la cartouche ration (facultative) est par- du filtre d’aspiration. tiellement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). La machine fonctionne très Couplage usé (CPL). • Remplacer le couplage bruyamment. (CPL). Palettes coincées.
  • Page 29 • Modifier le mode de fonc- tionnement (voir Pom- page des vapeurs condensables [► 20]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, contacter votre représentant Busch. 0870569784_RA_RC1000-1600B_-0006_IM_fr 29 / 36...

  • Page 30: Données Techniques

    12 | Données techniques 12 Données techniques RA 1000 B RA 1600 B RC 1000 B RC 1600 B Débit nominal (50Hz / 60Hz) m³/h 1000 / 1200 1600 / 1800 Pression finale hPa (mbar) abs. Pour la version RA : 0,3 ... 0,5 (sans soupape de lest d'air) ►...

  • Page 31: Huile

    En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP).

  • Page 32: Déclaration Ue De Conformité

    Cette Déclaration de conformité ainsi que la marque CE apposée sur la plaque signalétique attestent de la validité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.
  • Page 33 Notes...
  • Page 34 Notes...
  • Page 35 Notes...
  • Page 36 Busch Vacuum Solutions We shape vacuum for you. Argentina Denmark Malaysia South Africa info@busch.com.ar info@busch.dk busch@busch.com.my info@busch.co.za Australia Finland Mexico Spain sales@busch.com.au info@busch.fi info@busch.com.mx contacto@buschiberica.es Austria France Netherlands Sweden busch@busch.at busch@busch.fr info@busch.nl info@busch.se Bangladesh Germany New Zealand Switzerland sales@busch.com.bd info@busch.de sales@busch.co.nz...

Ce manuel est également adapté pour:

R5 ra 1600 bR5 rc 1000 bR5 rc 1600 b
