AKD Manuel d'Instructions | 6 Description et caractéristiques techniques
6.12 Affichage DEL
Un affichage DEL à sept segments et deux caractères indique l'état du variateur une fois l'alimentation 24 V

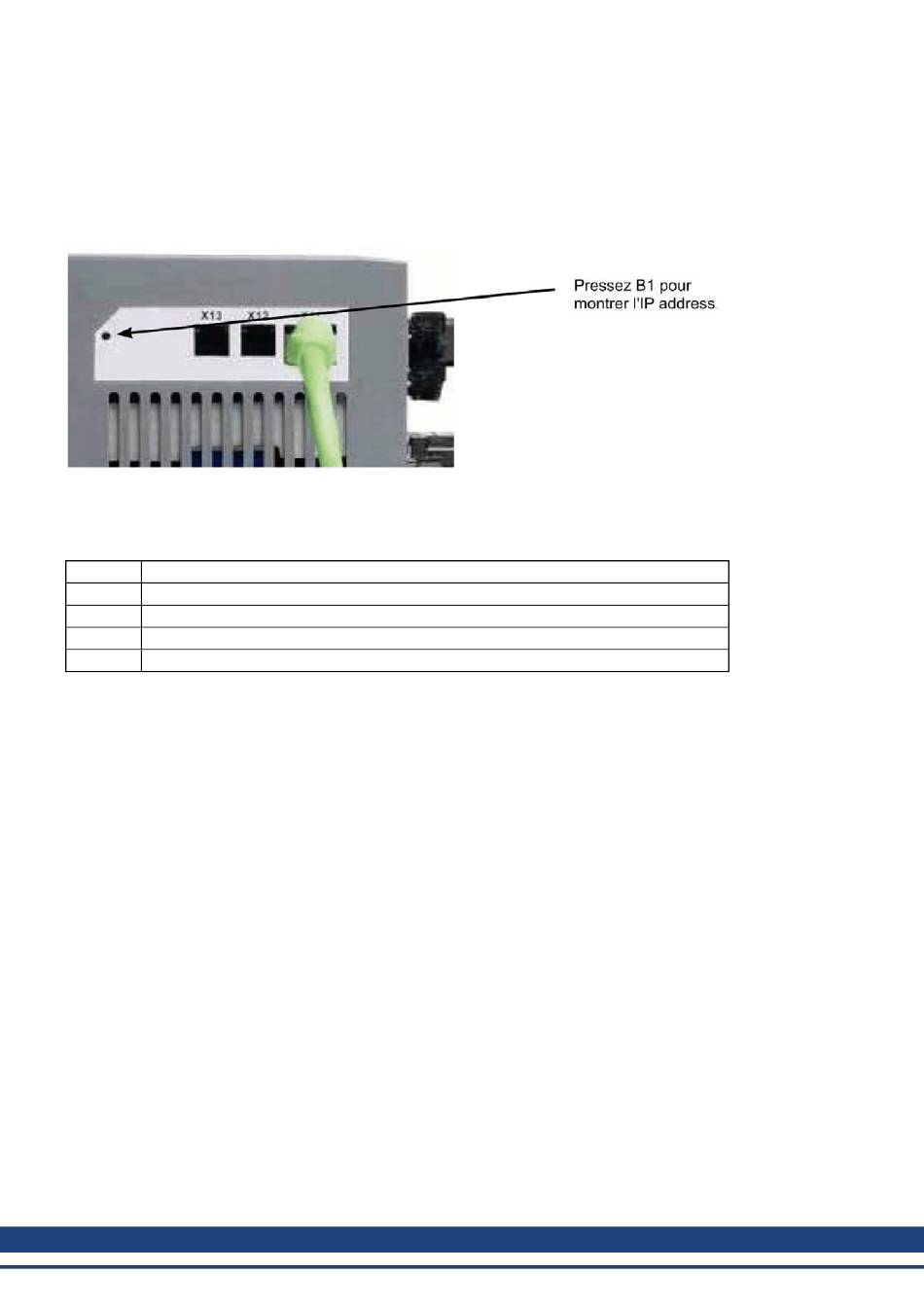

allumée. Le cas échéant, des codes d'erreur ou d'avertissement s'affichent en continu. L'adresse IP peut
clignoter au niveau de l'affichage DEL si vous appuyez sur le bouton B1 ou si vous réinsérez le câble RJ45 dans
la connexion X11.
6.13 Système de mise à la terre
Il y a quatre réseaux de terre dans le variateur :
AGND
Masse analogique
DCOM7
Ligne commune pour entrées numériques de connecteur E/S X7
DCOM8
Ligne commune pour entrées numériques de connecteur E/S X8
GND
Alimentation 24 V, entrée STO, frein de maintien
0 V
Masse numérique interne, sortie d'émulation de codeur, canal de service
42
Kollmorgen™ | Juillet 2010
