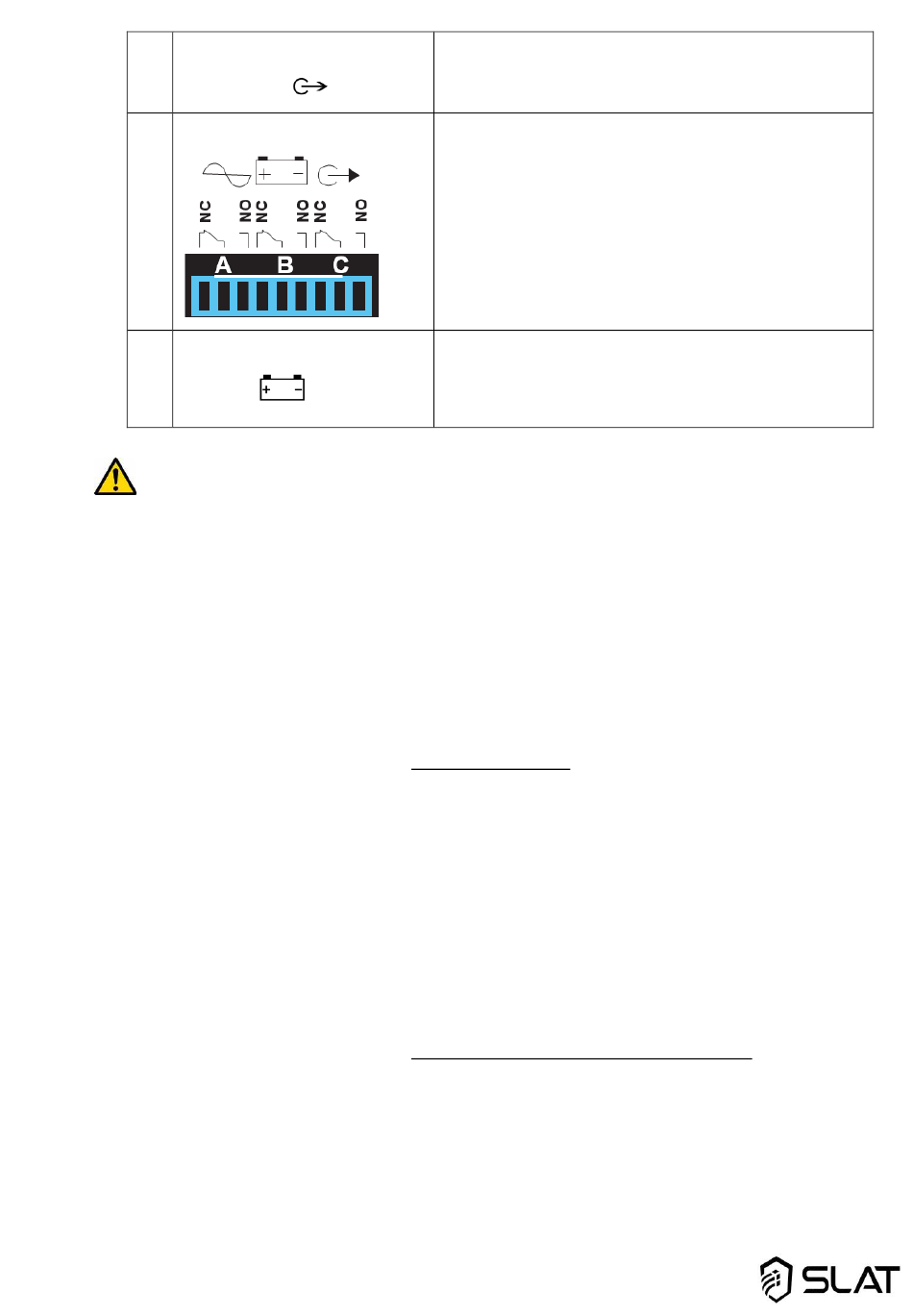

D
Bornes de sorties principales
(Sorties 1 à 6)
Reports d'alarmes
E
F
Bornes batteries
Attention, les ouvertures prévues dans le coffret ne doivent pas être obstruées. Ne pas créer
d'ouvertures supplémentaires sous peine de dysfonctionnement de l'appareil et de non
reprise sous garantie.
3.2
Spécifications de raccordement
Secteur: 2.5mm².
-
Batterie : de 16 à 50mm².
-
-
Sorties Utilisation principales (sorties 1à 6) : 16mm² .
Sorties Utilisation auxiliaires (sorties 7à 9) : 2.5mm².
-
Reports d'alarme : 1.5mm²
-
Ouvrir le sectionneur batterie et le disjoncteur secteur avant tout raccordement.
Après avoir effectué les raccordements électriques (secteur, utilisations et fils batteries).
1. Fermer le disjoncteur secteur en amont
2. Vérifier la tension de sortie utilisation.
3. Fermer le sectionneur batterie.
Votre appareil est en état de marche lorsque les 3 LED sont vertes.
Si tel n'est pas le cas, voir chapitre 8.
5.1

Alarmes

Six bornes de sorties (40 A max.).
Les sorties sont protégées par un fusible (F1 à F6).
Sécurité positive, contact sec, interrupteur SPDT à trois
pôles (C-NC-NO), permettant de délivrer 1 A à 24 Vdc ou
0,5 A à 120 Vac:
A
Etat secteur
B
Etat batterie
C
Etat tension de sortie
Bornes pour le raccordement des fils batteries (150 A
max.).
+ polarité positive de la batterie
- polarité négative de la batterie

4 Mise en service

5 Fonctionnement de l'Alimentation
