Funktionale und technische Besonderheiten

Die Stromversorgung und die daran angeschlossene Anlage müssen über dasselbe Netz gespeist
werden.
Normalbetrieb: Die Stromversorgung lädt die Batterie von der normalen Netzstromquelle, hält sie geladen und
gewährleistet die Stromversorgung der angeschlossenen Anlage bis zu einem Strom von Imax a.
Notstrombetrieb: Der gesamte Verbraucherstrom wird von der Batterie geliefert, bis zu einem Strom
'Imax b (ohne Netz)'.
Imax a : maximaler Verbraucherstrom, der stets gezogen werden kann, indem die Batterie geladen wird
Imax a = 12 A – C/20 (C : Batteriekapazität).
Imax b (mit Netz) : maximaler Verbraucherstrom, der kurzzeitig gezogen werden kann, ohne die Batterie
währenddessen laden zu müssen, jedoch ohne sie zu entladen.
Imax b (mit Netz) = 12 A
Imax b (ohne Netz) : maximaler Verbraucherstrom, der aus der Batterien gezogen werden kann, wenn die
Netzspannung fehlt.
Imax b (ohne Netz) = 150 A wenn der Jumper auf die Stellung '75' steht, 100A wenn er auf die Stellung '50'
steht.
1.2.4

Batteriebetrieb

Angaben zum Batteriebetrieb der Notstromversorgung und zur Batteriecodierung finden Sie auf unserer
Website: www.slat.fr
1.2.5 Zulässige Batteriekapazitäten
- Wenn Imax b ohne Netz größer als 100A ist, dann verwenden Sie Batterien deren Kapazitäten im
Bereich von 86 bis 225 Ah liegt, und stellen Sie den Jumper auf der Leiterplatte auf Stellung '75' .
- Wenn Imax b ohne Netz kleiner als 100A ist, dann verwenden Sie Batterien deren Kapazitäten im
Bereich von 65 bis 225Ah, und stellen Sie den Jumper auf der Leiterplatte auf Stellung '50' .
Der Jumper steht aus Werk auf der Stellung '50'. Alle anderen Stellungen als „75" wirken wie die Stellung '50'.
- Folgende Batterien werden geprüft :
•
Fiamm FG Serie
•
Yuasa NP Serie
•
Effekta BTL Serie
Jumper

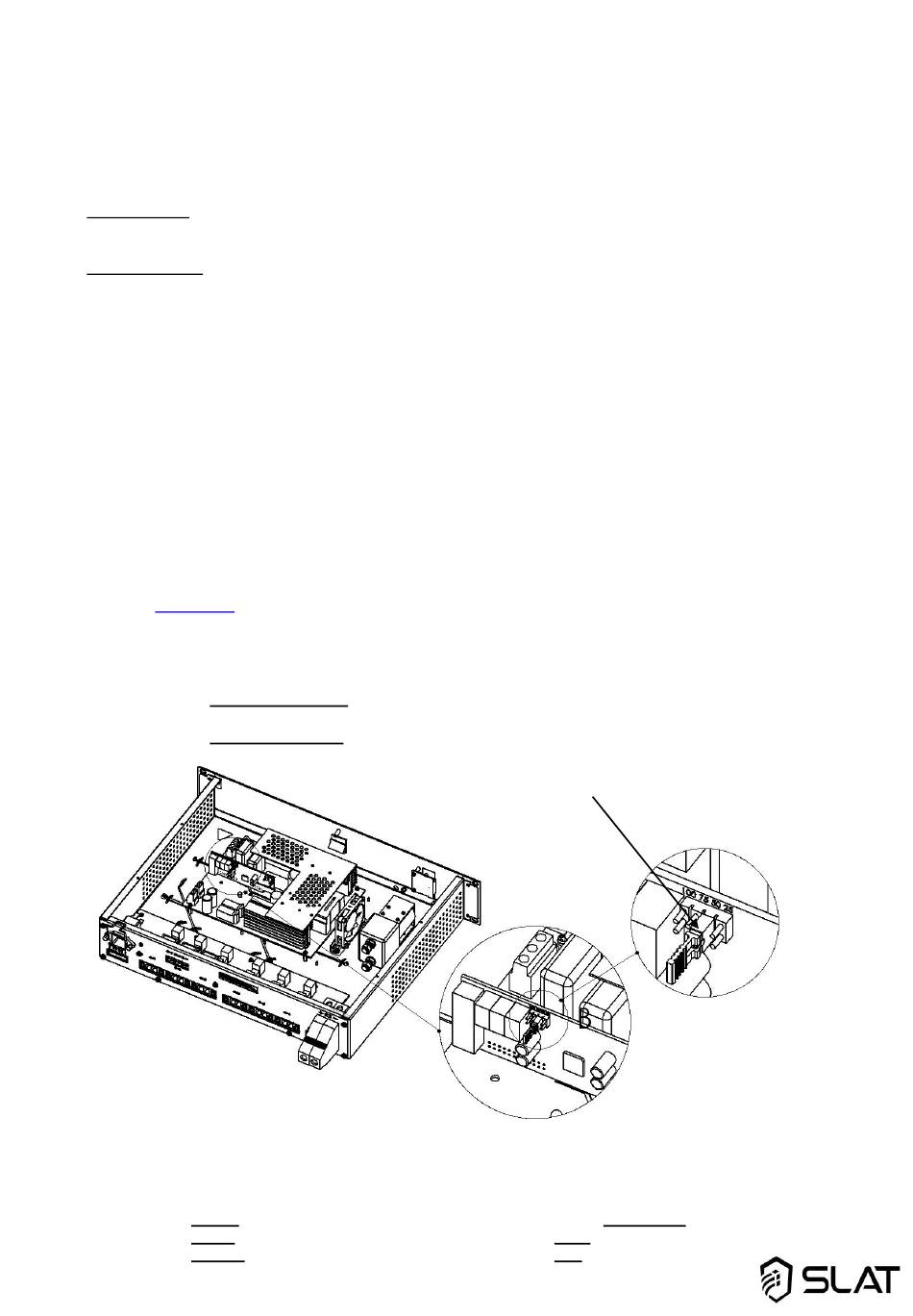

Bild 1 : Jumperlagebestimmung
•
•
Long GB Serie
•
Sun FT Serie
17
Powersonic GB Serie
