Synoptique; Installation De L'eae; Fixation; Secteur - SLAT SON 24V 12A MS150 RACK Notice D'utilisation

1.4

Synoptique

Il est recommandé de protéger la batterie avec un fusible à très basse résistance. Dimensionnement voir § 7.
2.1

Fixation

L'alimentation doit être installée dans une baie 19" conforme à la classe 3k5 de EN60721-3-3:1995 +A2:1997
et IP30 selon EN60529:1991+A1:2000.
2.2

Secteur

Utiliser un disjoncteur bipolaire courbe D ( calibre 4A en version 24V et 6A en version 48V ) pour raccorder
l'alimentation au réseau.
2.3

Batteries

La sonde de température batterie doit être placée au plus près de la batterie. Elle peut par exemple être
maintenue sur les câbles à l'aide des deux colliers fournis.
Instructions pour le câblage des batteries
Carte Contrôleur
Carte Amplificateur
Carte AES
L
Carte Carte
LED fille
Sonde de température

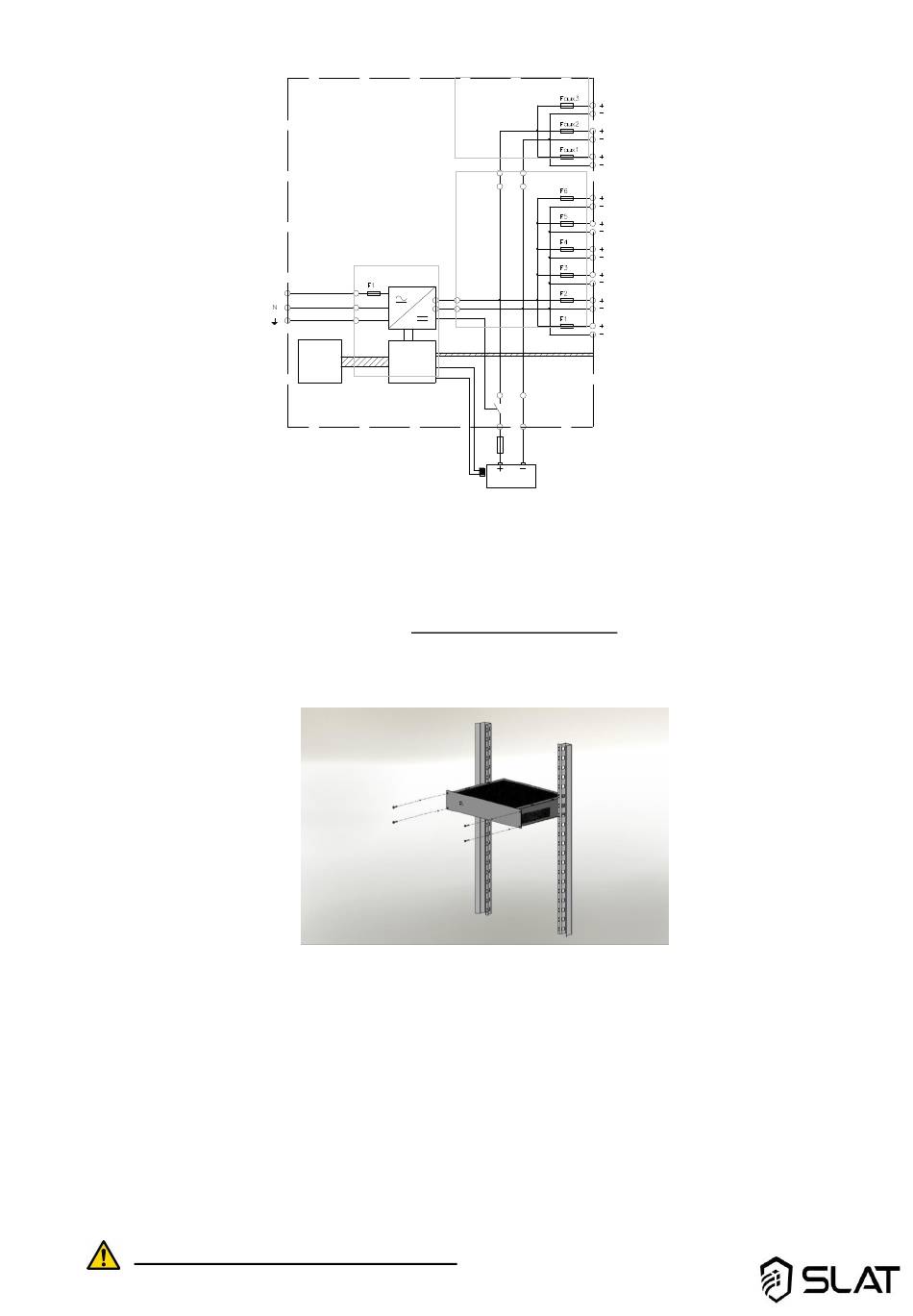

Figure 2 : Synoptique

2 Installation de l'EAE

Figure 4 : Montage de l'EAE
Util 9
Util 8
Util 7
Util 6
Util 5
Util 4
Util 3
Util 2
Util 1
Reports d'alarmes
Batterie
7
