Für eine Batteriesicherung ist ein Widerstand von 1 bis 2 m zu berücksichtigen.
-
3.1

Anschlussplan

A
E
A Netzsteckdose
B Hilfsausgangsklemmen
(Ausgänge 7 bis 9)
C Temperaturfühlerbuchse
D Hauptausgangsklemmen
(Ausgänge 1 bis 6)
E Alarmreport
F Batterieklemme
Achtung! Die im Gehäuse vorgesehenen Öffnungen sind frei zu halten. Bohren Sie keine
zusätzlichen Öffnungen in das Gehäuse. Dies könnte zum Ausfall des Geräts und Verlust der
Garantie führen.
3.2 Spezifizierung der Anschlüsse
- Netz: 2,5 mm²

3 Anschluss

B
D

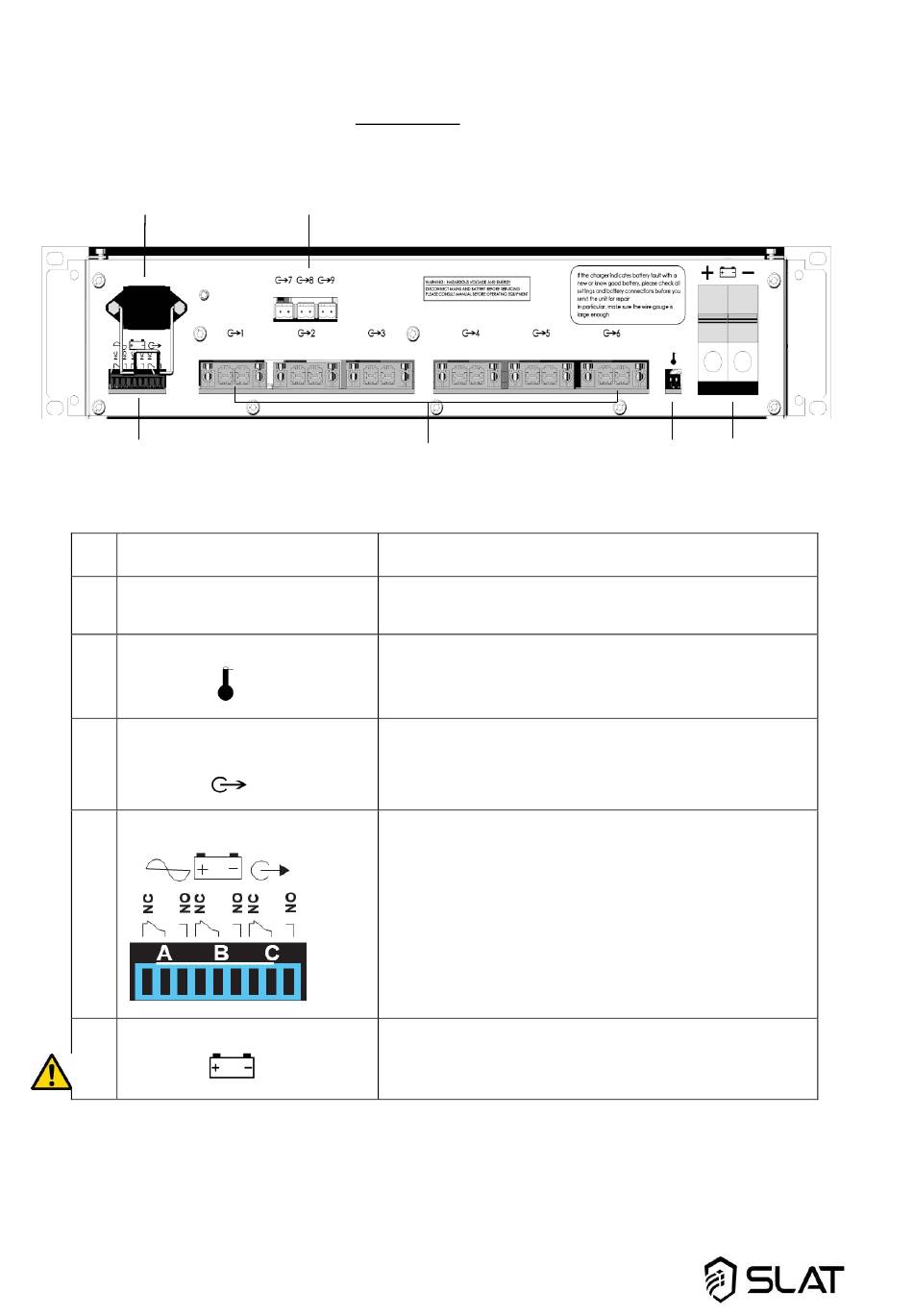

Bild 5 : Rückseite
Steckdose zum Anschließen des Batterieladegeräts an
das Stromnetz
Drei Hilfsausgangsklemmen (max. 5 A).
Die Ausgänge sind durch eine Sicherung geschützt (Faux1
bis Faux3).
Buchse zum Anschließen des Temperatursensors.
Sechs Ausgangsklemmen (max. 40 A).
Die Ausgänge sind durch eine Sicherung geschützt (F1 bis
F6).
Fehlersicherer, trockener Kontakt, dreipoliger SPDT-
Schalter (C-NC-NO), mit 1 A bei 24 VdC oder 0,5 A bei
120 VaC:
A Netzstatus
B Batteriestatus
C Ausgangsspannungsstatus
Klemme zum Anschluss der Batteriekabel (max. 150 A).
+ positive Polarität der Batterie
- negative Polarität der Batterie
20
