Batterie: 16 bis 50 mm²
Hauptausgänge (Ausgänge 1 bis 6): bis 16 mm²
-
-
Hilfsausgänge (Ausgänge 7 bis 9): bis 2.5 mm²
Meldungsausgänge : bis 1,5 mm²
-
Bevor die Verkabelung zu beginnen, den Netztrennschalter und den Batterieschalter öffnen.
Nachdem die elektrischen Anschlüsse hergestellt sind (Netz, Verbraucher und Batterien):
1. Schließen Sie den vorgeschalteten Netztrennschalter.
2. Prüfen Sie die Verbraucherausgangsspannung.
3. Schließen Sie den Batterieschalter.
Ihr Gerät befindet sich im ordnungsgemäßen Betriebszustand, wenn die 3 grünen LEDs leuchten.
Wenn nicht, siehe bitte Kapitel 8.
5.1
Störungsmeldungen
A
B
C
LED
A
Netz
B
Batterie
C Ausgangsspannung
4 Inbetriebnahme
5 Funktionsweise der Stromversorgung

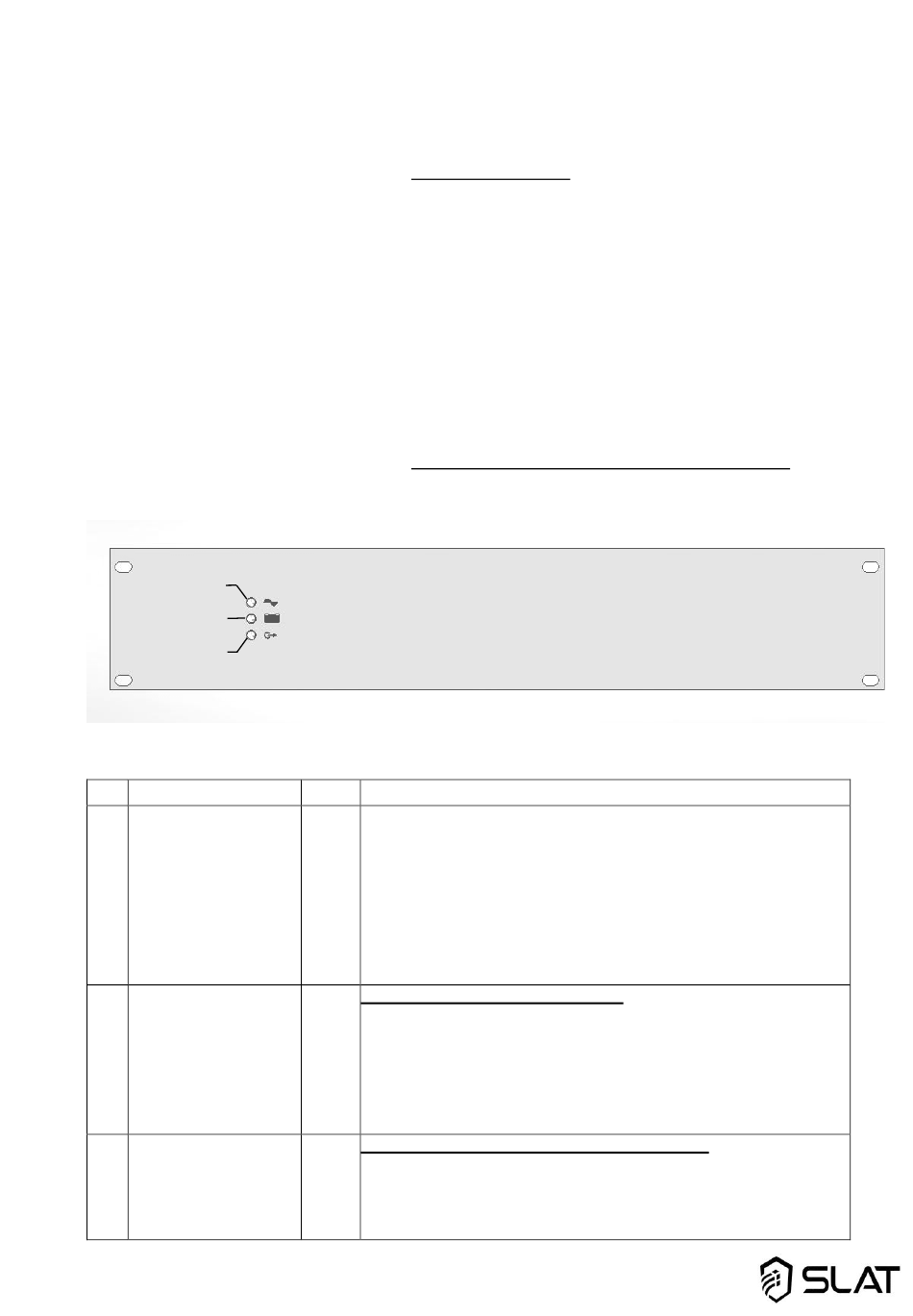

Bild 6 : Vorderplatte
Grün
Gelbe
OK
Netzstörung (Netzspannungsquelle): Sie wird am Gerät durch
eine gelbe LED und über einen potenzialfreien NO-NC-Kontakt
(Wechsler) mit 5 Sekunden Verzögerung angezeigt.
Wenn keine Netzspannung anliegt, oder <185 V
gestoppten Gleichrichter, oder wenn die Netzspannung 165V
unterschreitet.
Wenn die Netzsicherung defekt oder nicht vorhanden ist
Wenn der Gleichrichter defekt ist
Wenn die Innentemperatur zu hoch ist.
Batteriestörung (Notstromquelle): Sie wird am Gerät durch eine
OK
gelbe LED und über einen potenzialfreien NO-NC-Kontakt
(Wechsler) angezeigt.
Wenn keine Batteriespannung anliegt (siehe § 5.2.1)
Wenn die interne Impedanz zu hoch ist (siehe § 5.2.1)
Wenn die Batteriespannung 23,5 V
anwesendem Netz unterschreitet.
OK
Abwesen der Spannung an einem Ausgang: Sie wird am Gerät
durch eine gelbe LED und über einen potenzialfreien NO-NC-
Kontakt (Wechsler) angezeigt.
Wenn keine Spannung auf mindestens einen Ausgang liegt. Alle
neun Ausgänge werden überwacht.
21
+/-5%
bzw. 47,0V
+/-3 %
+/-3 %
beim
+/-5%
bei
