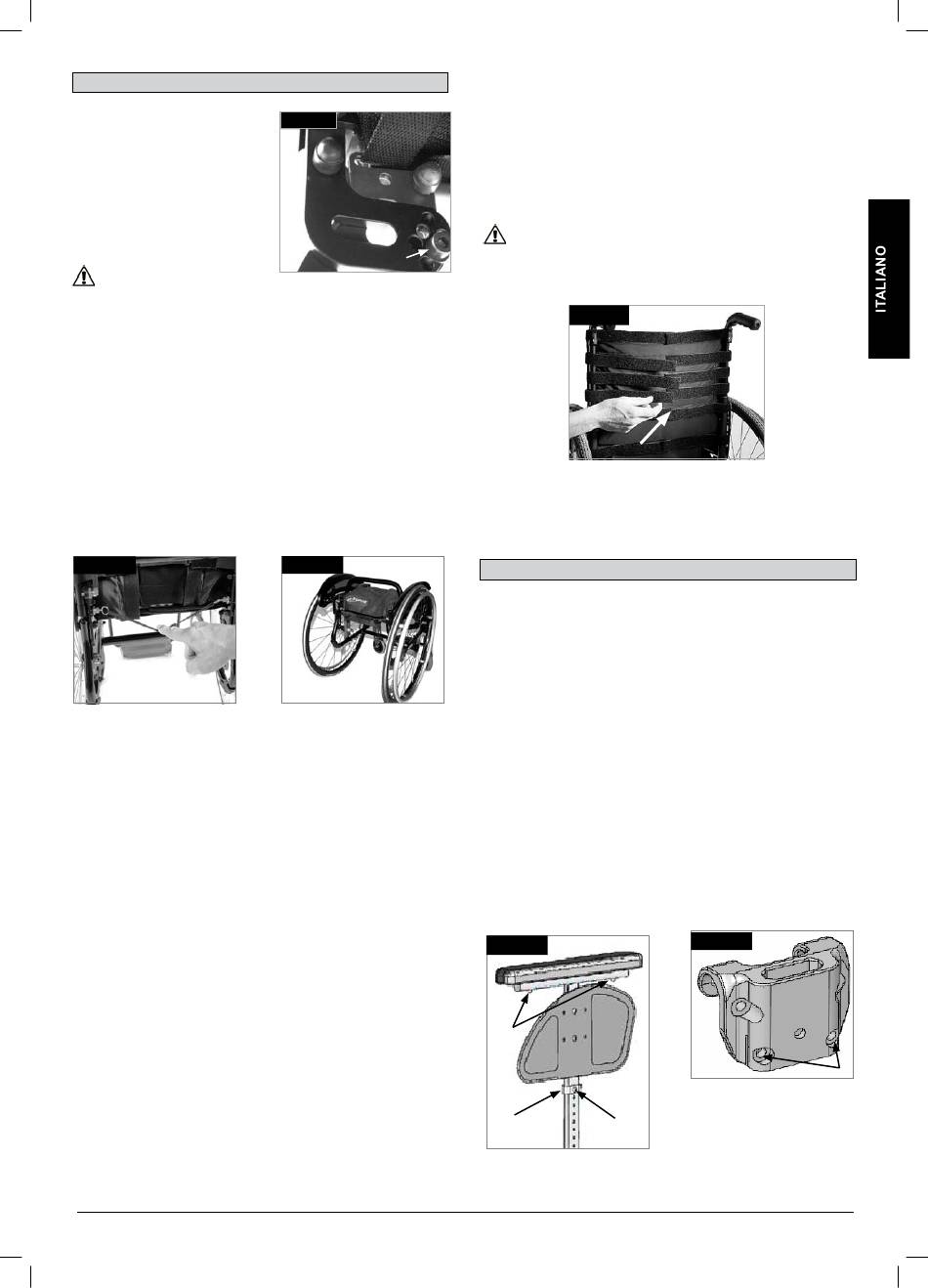

Schienale ad angolazione regolabile

Schienale fisso ad angolazione
regolabile (Fig. 6.20)
Per regolare lo schienale:
• Rimuovere i bulloni "A" ad
entrambi i lati.
• Ruotare le staffe fino a portarle
nelle posizioni desiderate.
• Inserire nuovamente i bulloni
"A" e stringerli.
ATTENZIONE!
Tutte le viti devono essere montate e strette in modo corretto per
evitare movimenti inaspettati e conseguente perdita dell'assetto
dell'angolazione.
Schienale pieghevole
Sbloccare lo schienale tirando il cordino e spingendo nello
stesso tempo in avanti lo schienale per ripiegarlo. Per riportare
lo schienale nella posizione iniziale, tirarlo indietro il più
possibile fino a bloccarlo in posizione su entrambi i lati
(Fig. 6.21 - 6.22).
Fig. 6.21
Life R Rev.1.0
Fig. 6.20
A
Fig. 6.22
Telo schienale regolabile
(Fig. 6.23)
La tensione del telo dello schienale regolabile può essere
regolata agendo sulle cinghie in Velcro® lungo le fibbie (1). Una
volta ottenuta la tensione desiderata, premere nuovamente sulle
cinghie sul Velcro per unirle.
Ripetere l'operazione per ogni cinghia.
Il rivestimento dello schienale in tela è accessibile dall'interno
attraverso un'apertura e può essere imbottito in base ai gusti
personali.
AvvERTENZA!
Assicurarsi che le cinghie siano tutte ben fissate prima di usare
la carrozzina.
Fig. 6.23
1

Spondine

Regolazione dell'altezza del bracciolo
Installazione: inserire il tubo del bracciolo nella sede situata sul
telaio della carrozzina fino al punto di arresto
Regolazione dell'altezza:
Spostare il tubo del bracciolo nella sede.
Per regolare la posizione della staffa di regolazione dell'altezza
(1), estrarre la vite (2) e spostare la staffa nella posizione
desiderata. inserire la vite e stringerla.
Infilare il tubo del bracciolo nella sede (Fig. 6.24).
posizione dell'imbottitura del bracciolo:
Per regolare la posizione dell'imbottitura del bracciolo, svitare le
viti (3) e spostare l'imbottitura nella posizione desiderata.
Stringere le viti (Fig. 6.24).
Regolazione della sede del bracciolo
La rigidità della sede del bracciolo può essere regolata (stretta/
allentata) mediante le 2 viti (1) - (Fig. 6.25).
Fig. 6.24
3
1
2
Fig. 6.25
1
