7.2.4 Contrôle de la mesure du débit / des capteurs de débit et de
pression (ventilation à valve)

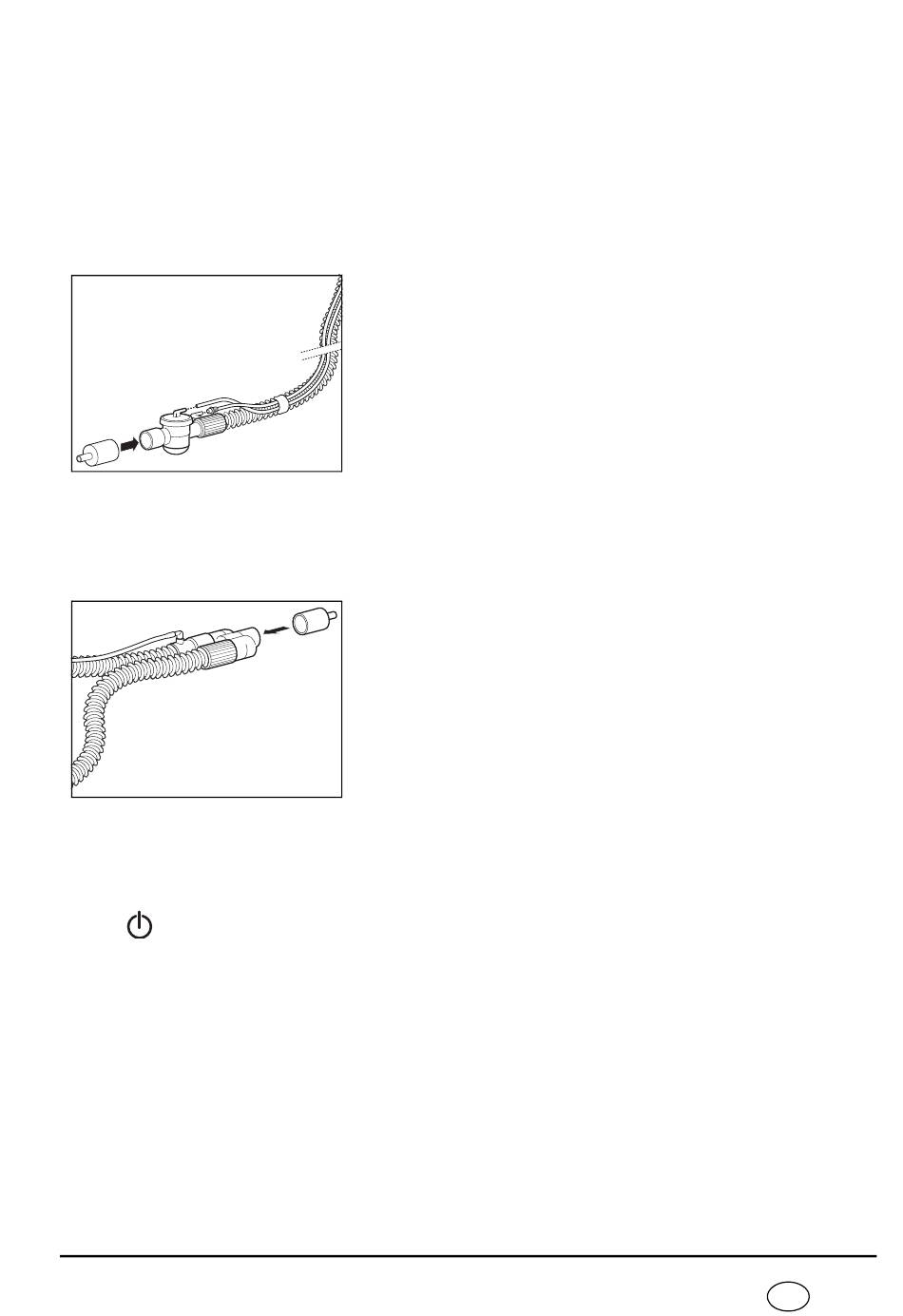

Contrôle du fonctionnement en cas d'utilisation d'un circuit monotube avec valve
patient :
Contrôle du fonctionnement en cas d'utilisation d'un circuit bitube avec valve
patient (uniquement VENTIlogic LS) :
7.2.5 Alarmes
L'appareil teste automatiquement les capteurs lorsque l'on appuie sur la touche Marche/
Arrêt
; le fonctionnement de la signalisation d'alarme est vérifié également. Si cet auto-
diagnostic révèle un défaut, un message apparaît sur l'écran pour le signaler (voir aussi «8.
Anomalies de fonctionnement - Dépannage» à la page 84).
1. Vérification du vibreur et des voyants témoins :
Assurez-vous à chaque mise en marche que deux signaux sonores différents sont émis
successivement et que les voyants jaune et rouge s'éclairent simultanément.
2. Vérification de l'alarme Pas de tension d'alimentation (panne d'alimentation
secteur):
de débit et de pression (ventilation à fuite seulement)»
à partir de l'étape 2.
1. Raccordez le circuit patient à l'appareil.
2. Enfoncez l'adaptateur d'essai fourni dans l'embout
patient.
3. Procédez ensuite comme indiqué sous «7.2.2Contrôle
de la mesure du débit / des capteurs de débit et de
pression (ventilation à fuite seulement)», à partir du
point 2.
1. Raccordez le circuit patient à l'appareil.
2. Enfoncez l'adaptateur d'essai fourni dans l'embout
patient.
3. Procédez ensuite comme indiqué sous «7.2.2Contrôle
de la mesure du débit / des capteurs de débit et de
pression (ventilation à fuite seulement)», à partir du
point 2.
Contrôle du fonctionnement
FR
79
