Apparecchio terapeutico, Sistema a tubo doppio con valvola paziente
(solo VENTIlogic LS)
35 Raccordo tubo di
misurazione della
pressione
(contrassegnato in blu)
34 Raccordo sensore O
47 Tubo di misurazione
della pressione
(contrassegnato in
blu)
46 Raccordo uscita
apparecchio
45 Tubo di comando
valvola
44 Raccordo ingresso
apparecchio
34 Raccordo sensore O
Serve per collegare un sensore dell'ossigeno che
consente di misurare la concentrazione
dell'ossigeno nell'aria inalata (solo nei tubi con
valvola paziente).
35 Raccordo tubo di misurazione della
pressione (contrassegnato in blu)
Serve per collegare il tubo di misurazione della
pressione all'apparecchio.
2
40 Sistema a tubo doppio
43 Valvola paziente
2
36 Adattatore
di prova
39 Apertura aria
38 Raccordo apparecchio
espirata
36 Adattatore di prova
Viene utilizzato per il controllo funzionale
dell'apparecchio terapeutico.
37 Raccordo tubo di comando valvola
Serve per collegare il tubo di comando valvola
all'apparecchio.
38 Raccordo apparecchio per valvola
paziente
Serve per collegare la valvola paziente all'ingresso
dell'apparecchio terapeutico.

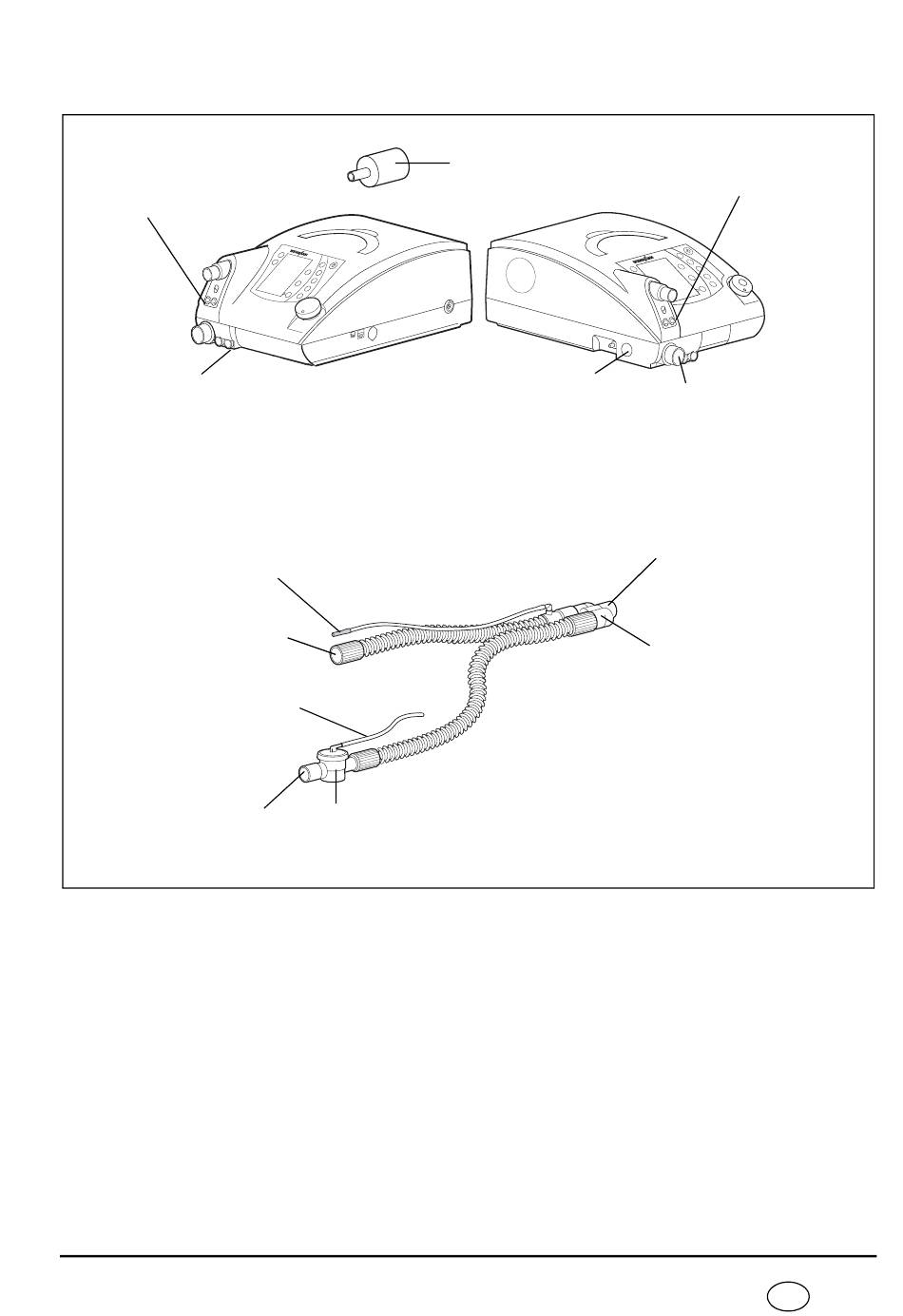

Vista d'insieme
37 Raccordo tubo di
comando valvola
per valvola paziente
41 Raccordo
paziente
42 Adattatore ad Y
