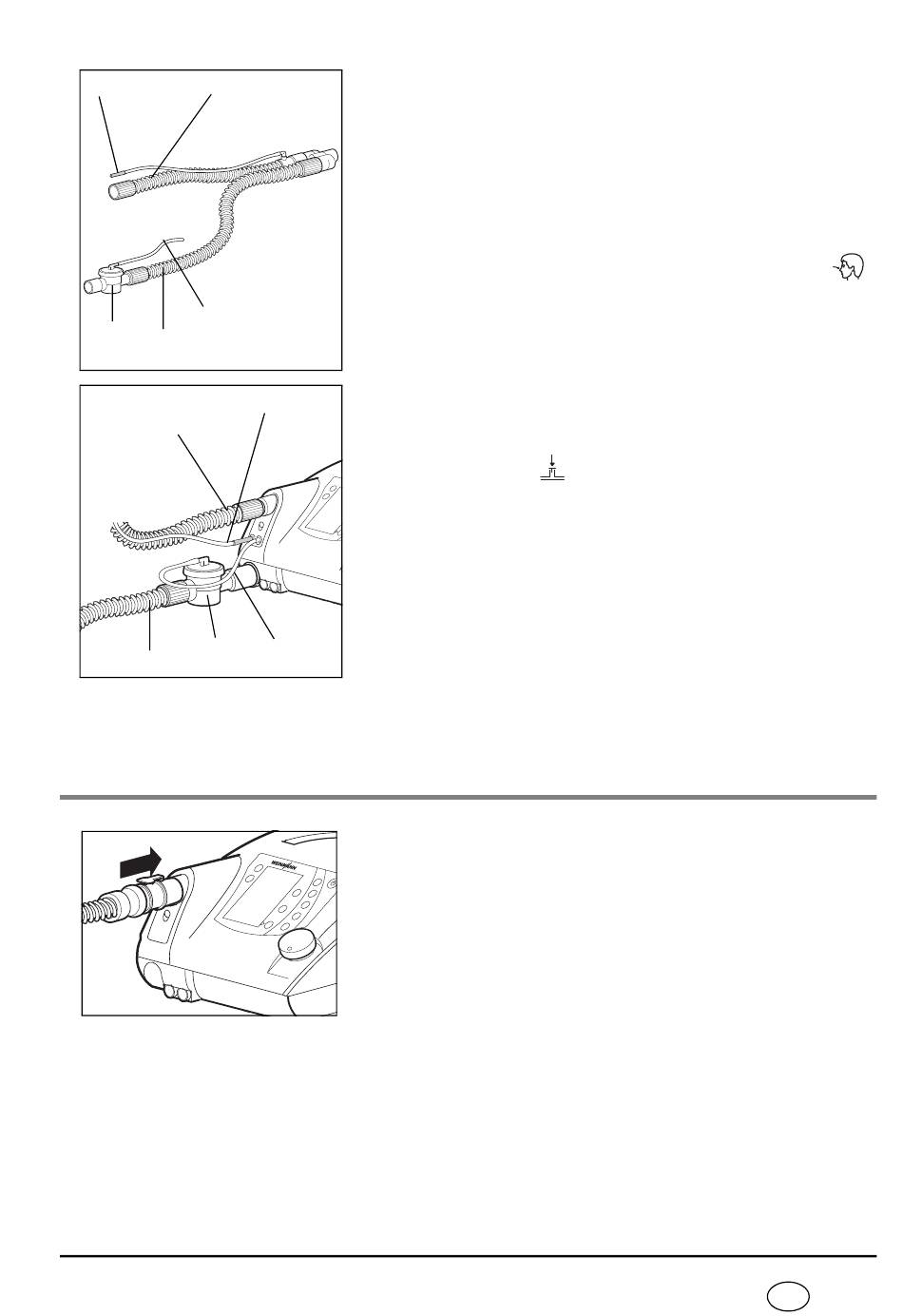

4.4 Collegare il sistema perdite

1. Applicare il tubo di ventilazione (1) sull'uscita del
VENTIlogic LS.
2. Applicare il tubo di espirazione (3), alla cui estremità
si trova la valvola paziente (4), sull'ingresso
dell'apparecchio per l'aria espirata al di sotto
dell'uscita dell'apparecchio.
3. Collegare l'attacco blu del tubo di misurazione della
pressione (2) all'attacco blu contrassegnato con
dell'apparecchio.
Il tubo di misurazione della pressione ha la stessa
lunghezza del tubo di respirazione e porta al
connettore ad Y, dove il tubo di ventilazione e di
2
espirazione si uniscono.
4. Applicare il tubo di comando valvola (5) sull'attacco
contrassegnato
Il tubo di comando valvola porta dalla valvola paziente
direttamente al raccordo sull'apparecchio ed è quindi
più corto del tubo di misurazione.
5. Collegare la presa di ventilazione, ad es. una
maschera.
5
Rispettare scrupolosamente le istruzioni per l'uso della
presa di ventilazione e del tubo flessibile.
Per collegare il tubo perdite, procedere come segue:
con dell'apparecchio.
Installazione dell'apparecchio
P
IT 157
