4.3.2 Circuit patient bitube (uniquement VENTIlogic LS)
Outre un tuyau de ventilation amenant l'air au patient, un tuyau de prise de pression et un
tuyau de commande de la valve, le circuit patient bitube comporte aussi un tuyau
expiratoire qui ramène l'air expiré vers l'appareil et le rejette dans l'atmosphère.
Dans un circuit bitube, la valve patient se trouve sur le tuyau expiratoire.

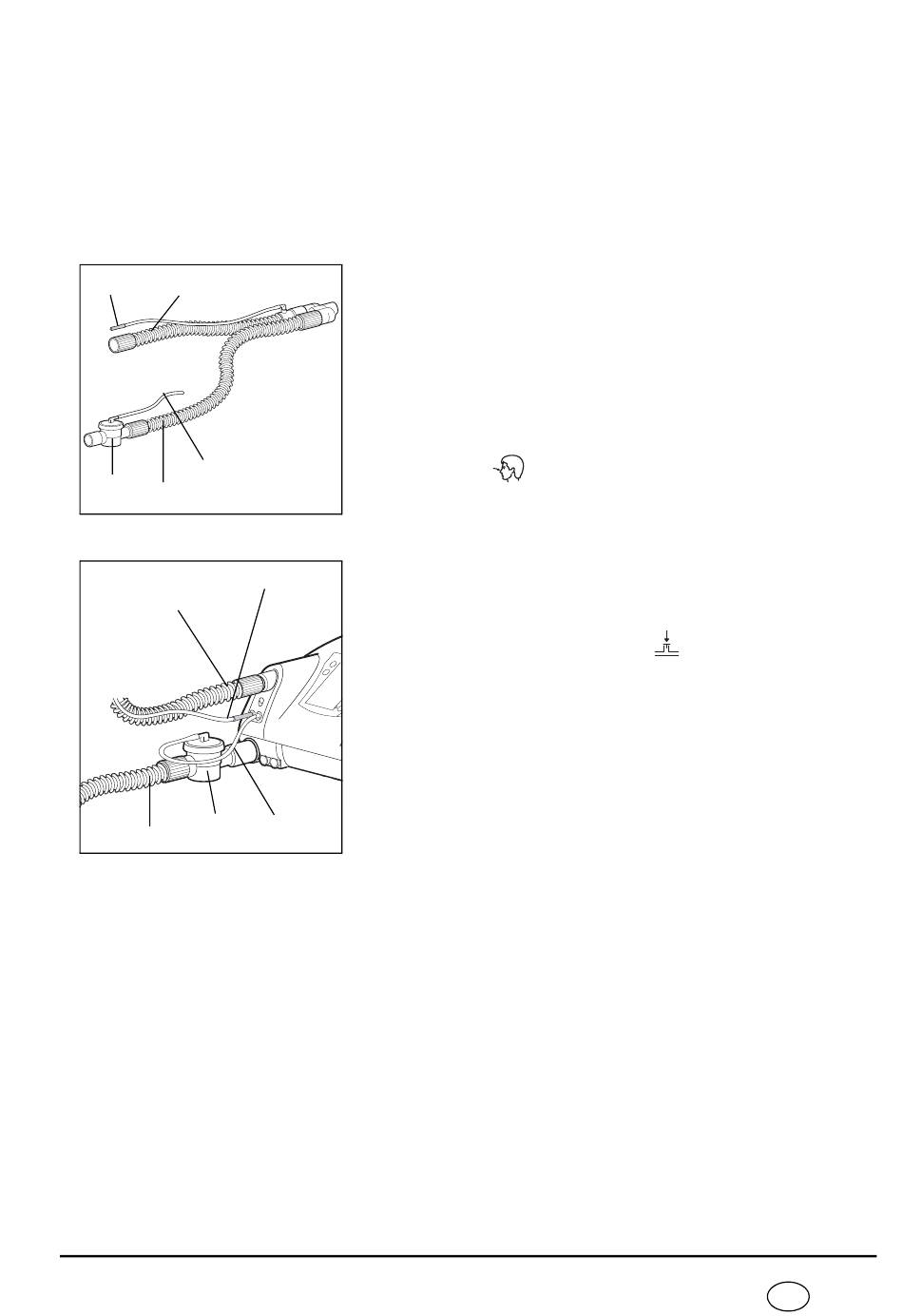

Pour raccorder un circuit patient bitube, procédez comme suit :
1
2
5
4
3
1
4
3
1. Emboîtez le tuyau de ventilation (1) sur la sortie du
VENTIlogic LS.
2. Emboîtez le tuyau expiratoire (3) au bout duquel se
trouve la valve patient (4) sur l'orifice d'entrée de l'air
expiré, sous la sortie de l'appareil.
3. Raccordez la tubulure bleue du tuyau de prise de
pression (2) à la prise également bleue de l'appareil
marquée
Le tuyau de prise de pression a la même longueur que
le tuyau de ventilation et mène au raccord en Y où
sont réunis le tuyau de ventilation et le tuyau
2
expiratoire.
4. Emboîtez le tuyau de commande de la valve (5) sur la
prise de l'appareil marquée
Le tuyau de commande va directement de la valve à
l'appareil et est donc plus court que le tuyau de prise
de pression.
5. Raccordez l'interface patient-ventilateur (masque p.
ex.).
5
Conformez-vous impérativement aux instructions des
modes d'emploi de l'interface et du circuit patient.
.
P
Mise en place de l'appareil
.
