Appareil de thérapie, circuit patient bitube avec valve patient
(uniquement VENTIlogic LS)
35 Connexion du tuyau de
prise de pression
(marquage en bleu)
34 Prise capteur O
47 Tuyau de prise de
pression (marquage
en bleu)
46 Connexion
sortie appareil
45 Tuyau de
commande de
la valve
44 Connexion
entrée appareil
34 Prise capteur O
Sert à connecter un capteur d'oxygène
permettant de déterminer la teneur de l'air inspiré
en oxygène (circuit patient avec valve patient
seulement).
35 Connexion du tuyau de prise de
pression (marquage en bleu)
Sert à relier le tuyau de prise de pression à
l'appareil.
36 Adaptateur d'essai
Est nécessaire pendant le contrôle du
fonctionnement de l'appareil.
2
40 Circuit patient bitube
43 Valve patient
2
36 Adaptateur
d'essai
39 Orifice air
38 Raccord pour valve
expiré
41 Connexion
42 Adaptateur en Y
37 Connexion du tuyau de commande de
la valve
Sert à raccorder le tuyau de commande de la valve
à l'appareil.
38 Raccord pour valve patient
Sert à raccorder la valve patient à l'entrée de
l'appareil de thérapie.
39 Orifice air expiré
C'est par là que l'air expiré par le patient
s'échappe de l'appareil.

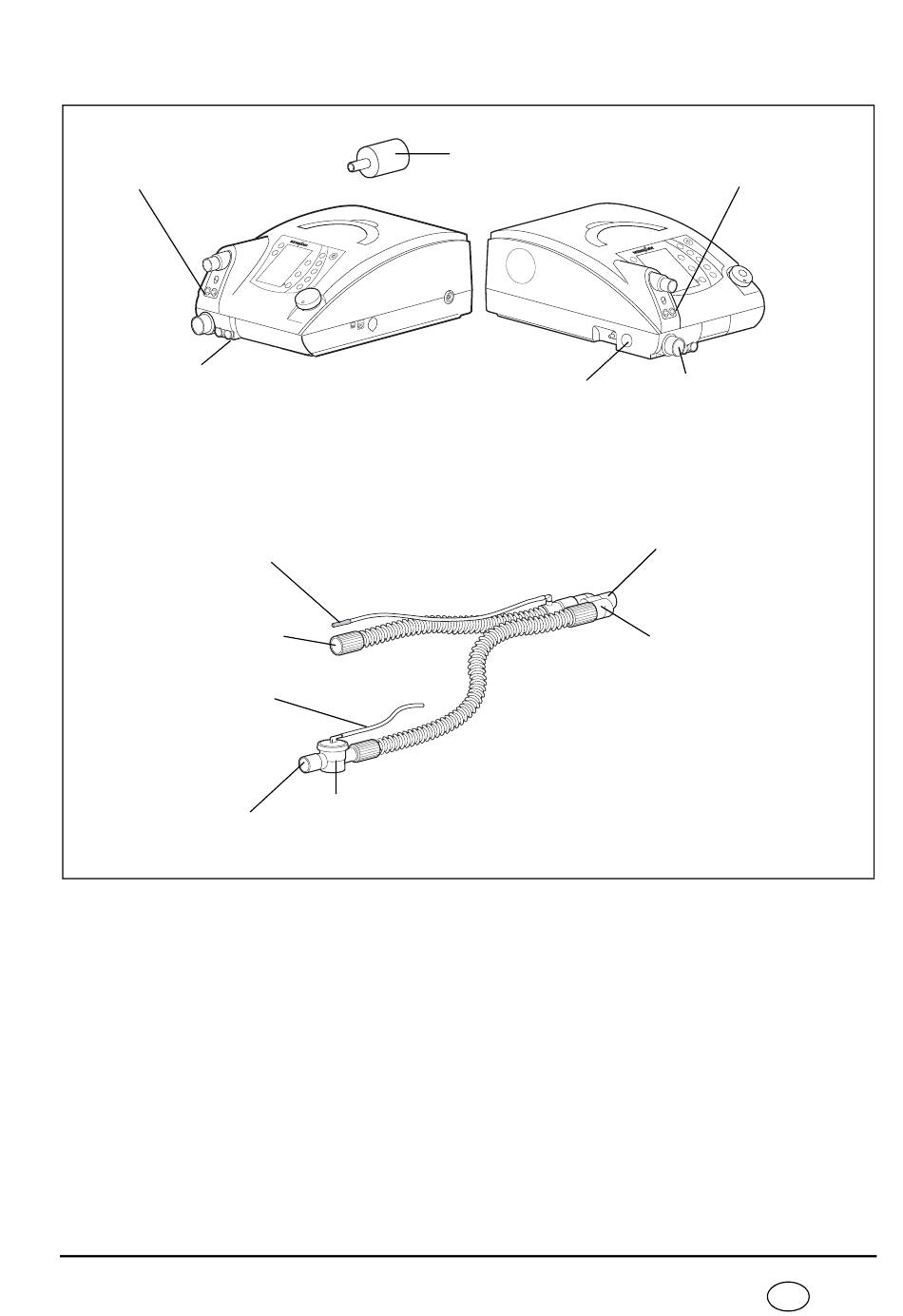

Vue d'ensemble
37 Connexion du tuyau de
commande de la valve
patient
Patient
FR 11
