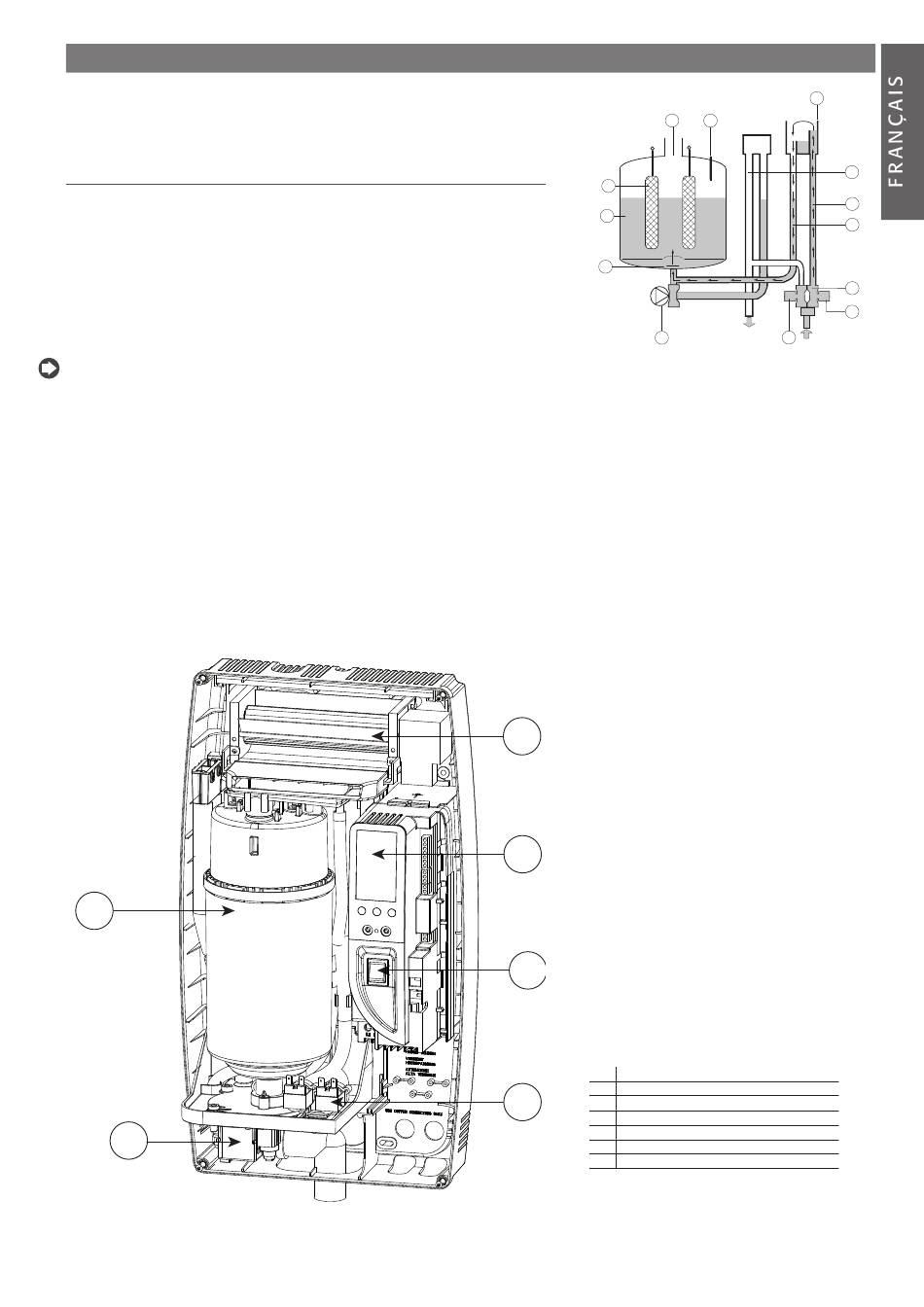

Fonctionnement Du Compactsteam; Phases De Fonctionnement - Carel compactSteam Manuel D'utilisation

Gamme d'humdificateurs isothermes pour la production de vapeur dans le milieu. La vapeur est produite
à travers l'eau contenue dans le cyclindre interne (raccordé au réseau hydrique). L'eau bout et s'évapore
au moyen du courant électrique généré par deux électrodes immergées dans le cylindre.

1.1 Phases de fonctionnement

•
l'humidificateur ouvre la vanne de remplissage (1) raccordée au réseau hydrique;
•
l'eau s'écoule dans le tuyau (2) jusqu'à la cuvette (3), le limiteur de flux (4) régule la vitesse de
remplissage;
•
quand la cuvette est pleine, l'eau déborde dans le tuyau (6) et commence à remplir le cylindre (5);
•
une fois le niveau d'eau dans le cylindre atteint, l'humidificateur ferme la vanne de remplissage (1);
•
le courant généré par les électrodes immergées dans le cylindre (7) chauffe jusqu'à faire bouillir l'eau;
•
la vapeur sort du cylindre à travers la sortie vapeur (8) et - en fonction du modèle d'humidificateur - est
distribuée directement dans le milieu (à travers un ventilateur interne), ou en conduite (à travers une
ligne de tuyauterie).
Notes:
•
si l'eau dans le cylindre dépasse le senseur de niveau (9), l'humidificateur ouvre la soupape de
décharge (11) et vide la quantité en excès;
•
si le courant généré dans le cylindre atteint des niveaux supérieurs à ceux requis, l'humidificateur
ouvre la soupape de décharge (11) et vide la quantité d'eau nécessaire pour rétablir le niveau de
courant;
•
avant de vider l'humidificateur, actionner la vanne mélangeuse (10) pour refroidir l'eau à 60°C/140°F;
•
l'humidificateur contrôle automatiquement la quantité de sels minéraux dissouts dans l'eau en
agissant sur les vannes de remplissage (1) et de décharge (11);
•
le cylindre et doté d'un filtre (12) pour empêcher la sortie de fragments de minéraux qui peuvent
obstruer la soupape de décharge (11);
•
si l'humidificateur est en attente et ne produit pas de vapeur pendant plus de 3 jours (72 heures)
l'eau dans le cylindre est vidée automatiquement;
•
la cuvette de remplissage (3) est raccordée à un tuyau de "trop plein" (13) pour empêcher des
contacts entre l'eau du réseau hydrique et celle dans le cylindre;
•
l'intensité de courant présent dans le cylindre est contrôlée par le dispositif interne TAM
(transformateur ampérométrique) connecté électriquement aux électrodes (7).
A
F
compactSteam +030222071 - rel. 1.4 - 05.09.2017

1. FONCTIONNEMENT DU COMPACTSTEAM

Fig. 1.b
8
7
5
12
DP
11
décharge eau
Légende
1 vanne de remplissage
2 tuyau de remplissage
3 cuvette de remplissage
4 limiteur de flux
5 cylindre
6 tuyau de remplissage cylindre
7 électrodes immergées
8 sortie vapeur
9 senseur niveau
10 vanne mélangeuse
11 soupape de décharge
12 filtre eau de décharge
13 tuyau de "trop plein"
B
C
D
No Description
A Cylindre générateur de vapeur
E
B Distributeur de vapeur ventilée (option)
C Interface utilisateur/écran
D Touche d'allumage/éteignage
E Vannes de remplissage et mélangeuse
F Soupape de décharge
9
3
9
13
HL
2
6
EVF
DT 4
1
10
remplissage eau
Fig. 1.a
Tab. 1.a
