Description des panneaux

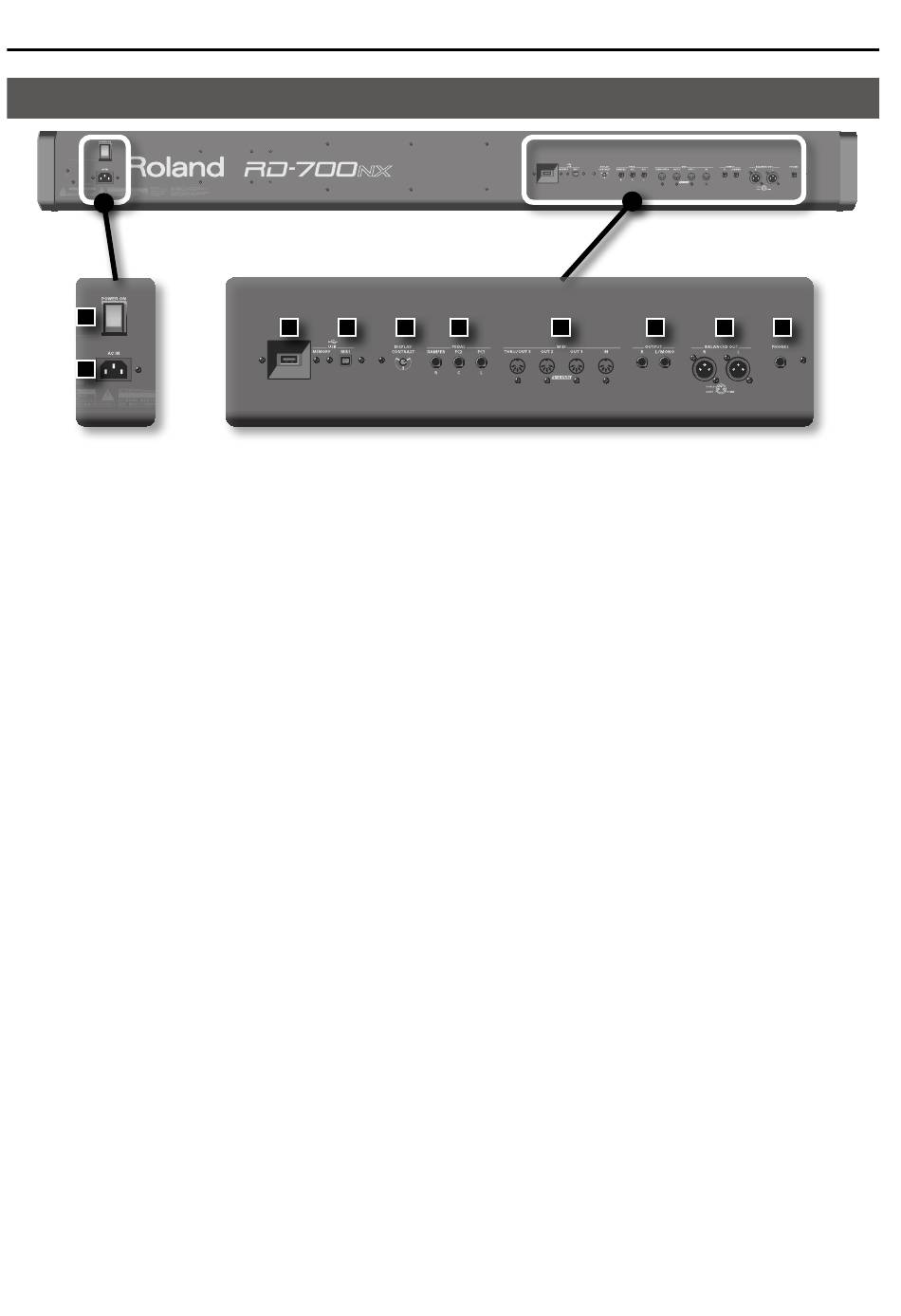

Panneau arrière
12
13
12. Commutateur [POWER ON]
Met l'instrument sous/hors tension (p. 17).
13. Prise AC IN
Branchez le câble d'alimentation fourni à cette prise (p. 14).
14. Prise USB MEMORY
Vous pouvez brancher ici une mémoire USB ou un lecteur CD-ROM
disponible séparément (p. 18).
Utilisez une mémoire USB ou un lecteur CD-ROM fabriqué par Roland.
15. Prise USB MIDI
Vous pouvez la brancher à votre ordinateur pour échanger des
données de jeu avec le RD-700NX (p. 89).
16. Commande [DISPLAY CONTRAST]
Commande de contraste de l'écran (p. 18).
17. Prises PEDAL (DAMPER, FC1, FC2)
En branchant la pédale fournie avec le RD-700NX à la prise DAMPER,
vous pouvez l'utiliser comme pédale forte.
Vous pouvez aussi brancher une pédale à la prise FC1 ou FC2 et lui
assigner la fonction de votre choix (p. 72).
18. Prises MIDI (IN, OUT 1, OUT 2, THRU/OUT 3)
Permettent de brancher des appareils MIDI externes et d'échanger des
messages MIDI (p. 86).
La prise THRU/OUT 3 peut servir soit de prise MIDI THRU, soit de prise
MIDI OUT (p. 69).
19. Prises OUTPUT L (MONO)/R
Prises de sortie des signaux audio. Elles permettent de brancher
l'instrument à un ampli ou à un autre dispositif. Pour une sortie mono,
utilisez la prise L/MONO (p. 15).
20. Prises BALANCED OUT L/R
Prises de sortie symétriques des signaux audio. Branchez-les à une
console de mixage ou à d'autres dispositifs similaires (p. 15).
21. Prise PHONES
Cette prise peut accueillir un casque (p. 15).
Le branchement d'un casque ne coupe pas le signal des sorties
OUTPUT et BALANCED OUT.
12
14
15
16
17
18
19
20
21
