5 Câblage
!
!
Endress+Hauser
Remarque !
Assurez-vous de placer le poids d'ancrage au fond de la cuve. Dans le cas d'un poids
d'ancrage non amarré, utilisez un poids de moins de 16 kg. Un poids supérieur pourrait
endommager le tube flexible.
"
Attention !
Le tube flexible et/ou la sonde de fond d'eau doivent être descendus avec précaution
sans trop se courber et rayer la paroi interne du piquage.
Le montage se fait dans l'ordre suivant :
1. Positionnez la bague de guidage sur le toit flottant.
2. Insérez un joint et baissez le tube flexible et/ou la sonde de fond d'eau du piquage
sur le sommet de la cuve.
3. Tournez le Prothermo NMT 539 pour faciliter le câblage.
4. Serrez le fil de tension entre l'extrémité inférieure du tube flexible ou de la sonde de
fond d'eau et le poids d'ancrage. Enroulez le fil de tension deux fois autour de cha-
que arrimage et passez un fil autour (voir fig.5 ).
5. Fixez la bride de montage du Prothermo NMT 539 sur le piquage au sommet de la
cuve au moyen de vis.
5
Câblage
5.1
Raccordement mécanique de la version "convertisseur
seul"
Remarque !
Avant de retirer le convertisseur de température RTD existant, notez les informations
suivantes. Ces informations sont également valables pour toute nouvelle installation.
1. Type d'élément (matériau et structure)
2. Nombre total d'éléments
3. Présence d'élément pour le fond et la vapeur
4. Position de l'élément le plus bas
5. Intervalles des éléments
6. Couleur de câble de chaque élément
Avant d'installer le NMT539, liez temporairement tous les câbles RTD (et les câbles
coaxiaux si la sonde est équipée d'une sonde de fond d'eau) pour éviter de les
endommager pendant le raccordement mécanique.
Préparation du raccordement mécanique
"
Attention !
Attention à la sonde RTD existante avant d'effectuer
l'installation mécanique du NMT. Dévissez le
raccord fileté femelle NPS du bas et essayez de le
placer sur la sonde de température RTD pour
s'assurer que chaque raccord fileté peut être
raccordé facilement (voir fig.6).
Raccord fileté
1. Installez le raccord fileté femelle NPS du bas
avec le raccord à montage libre sur le raccord
fileté de la sonde RTD jusqu'à la butée.
Utilisez du ruban isolant et enroulez-le autour du
raccord fileté de la sonde RTD (voir fig.7).

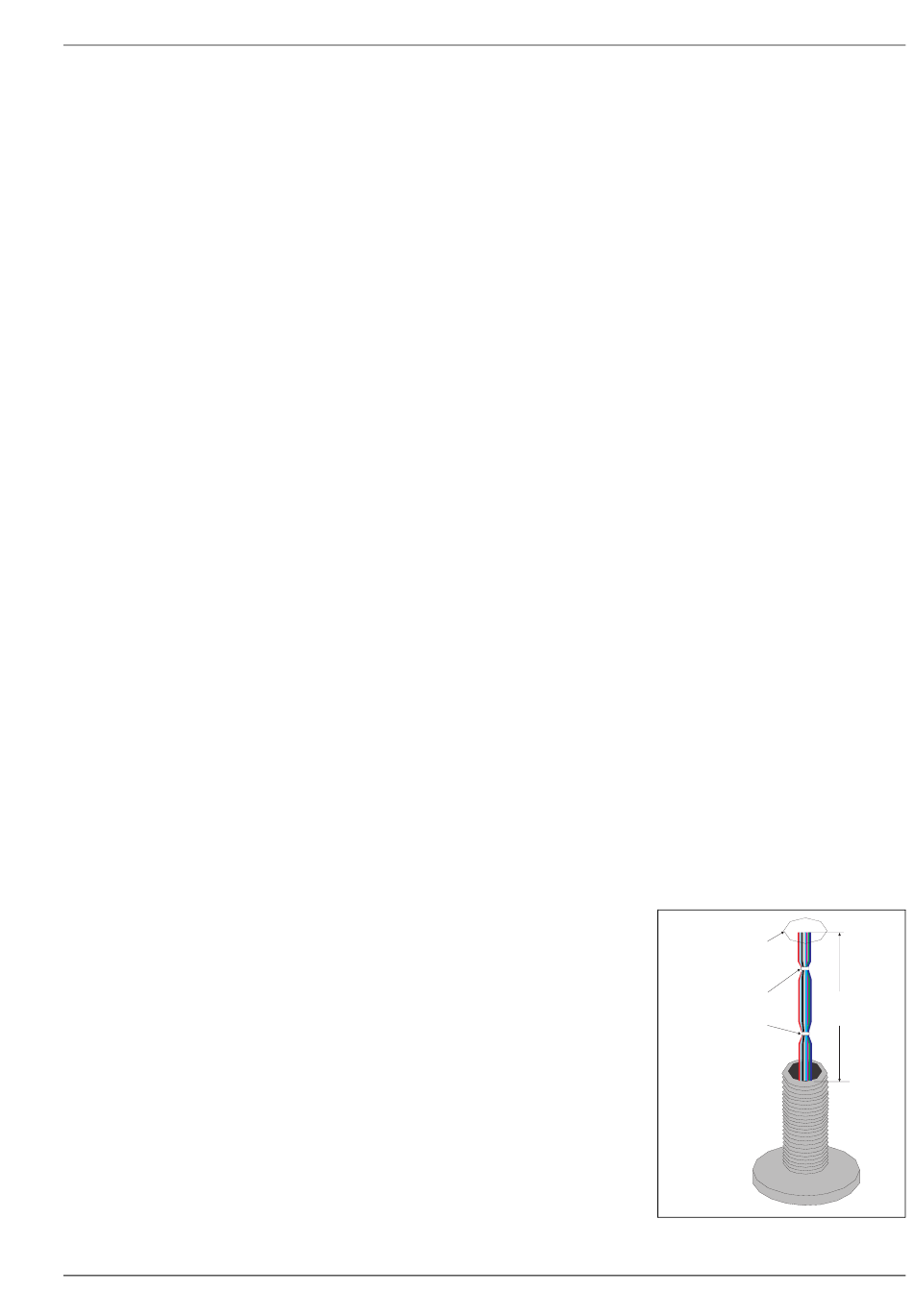

Prothermo NMT 539
Couper les extrémités
de câble à la même
longueur
Laisser autant de
Lier temporairement
longueur de câble
tous les câbles pour éviter
que possible
de les endommager
pendant le raccordement
Fig. 6
19
