Poids D'ancrage - Endress+Hauser Prothermo NMT 539 Instructions De Montage

Prothermo NMT 539
!
16
4.1.3

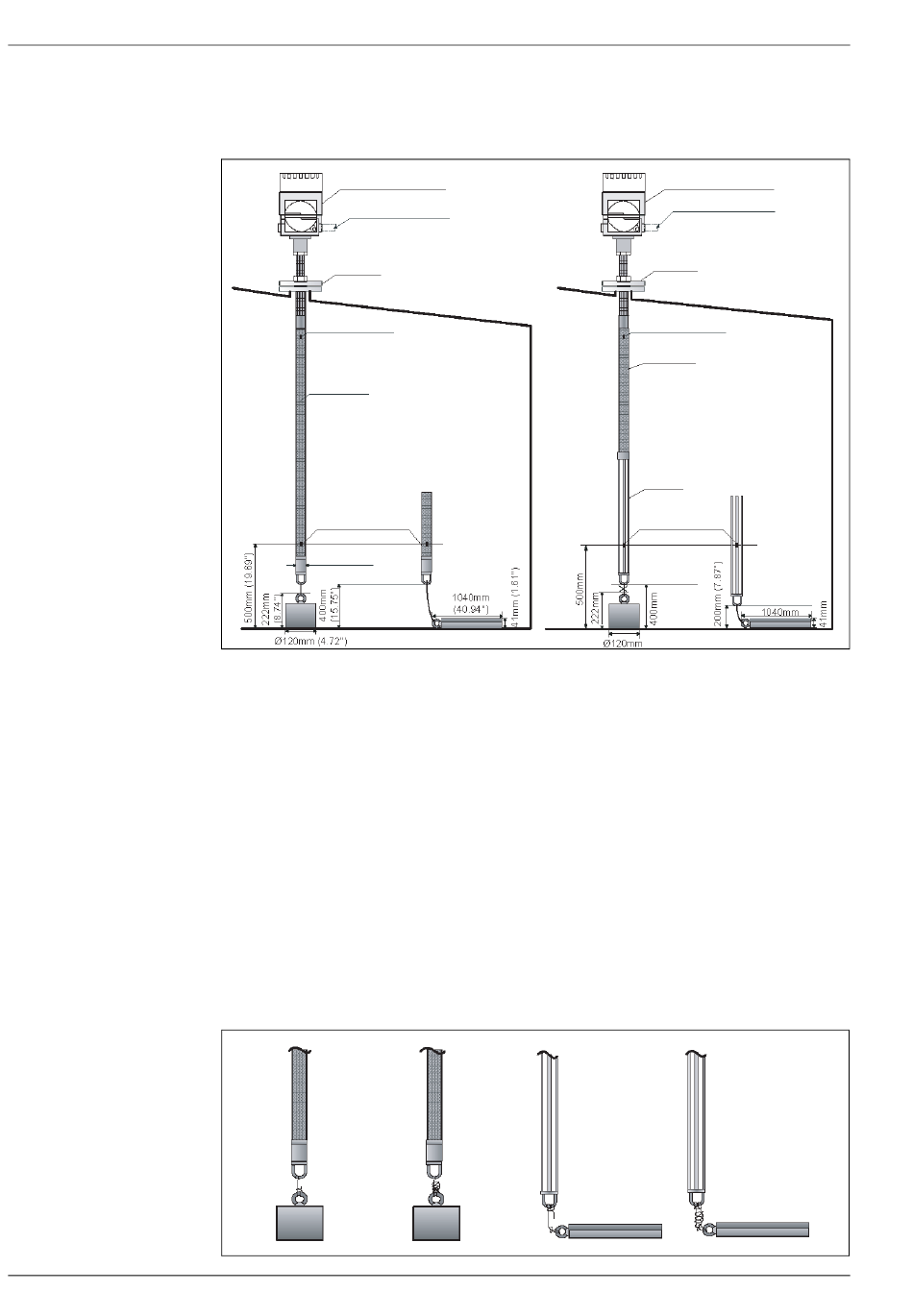

Poids d'ancrage

Le tube flexible est stabilisé par un poids d'ancrage.
Compartiment électrique
Entrée de câble
Bride
Elément le plus
élevé
Tube flexible
Position élément 1
élément du fond)
Ø36 mm (1.42")
Dégagement sous
le crochet du fond
Le montage se fait dans l'ordre suivant :
Remarque !
Assurez-vous de placer le poids d'ancrage au fond de la cuve. Dans le cas d'un poids
d'ancrage non amarré, utilisez un poids de moins de 16 kg. Un poids supérieur pourrait
endommager le tube flexible.
"
Attention !
Le tube flexible et/ou la sonde de fond d'eau doivent être descendus avec précaution
sans trop se courber et rayer la paroi interne du piquage.
1. Insérez un joint et baisser le tube flexible et/ou la sonde de fond d'eau du piquage
sur le sommet de la cuve.
2. Tournez le Prothermo NMT 539 pour faciliter le câblage.
3. Serrez le fil de tension entre l'extrémité inférieure du tube flexible et le poids
d'ancrage.
4. Enroulez le fil de tension deux fois autour de chaque arrimage et passez un fil autour
(voir fig.5 ).
5. Fixez la bride de montage du Prothermo NMT 539 sur le piquage au sommet de la
cuve au moyen de vis.
Tube flexible
Arrimage
Fil (inox 316)
Arrimage
Fig. 5
Tube flexible Sonde de fond d'eau
Arrimage
Fil (inox 316)
Arrimage
4 Montage
Compartiment électrique
Entrée de câble
Bride
Elément le plus
élevé
Tube flexible
Sonde de
fond d'eau
Position élément 1
élément du fond)
Dégagement sous
le crochet du fond
Dégagement sous
le crochet du fond
Sonde de fond d'eau
