Batch Controller RA33
#
"
Endress+Hauser
4
Câblage
4.1
Instructions de raccordement
Danger !
Veuillez noter que le raccordement électrique doit être exclusivement effectué hors tension.
Attention !
• Avant la mise en service, assurez-vous que la tension d'alimentation correspond aux indications
de la plaque signalétique.
• Prévoyez un contacteur adéquat au niveau de l'installation du bâtiment. Ce fusible de protection
doit être placé à proximité de l'appareil (facilement accessible) et marqué comme dispositif de
séparation.
• Le câble de réseau nécessite un parafoudre (courant nominal = 10 A).
4.2
Câblage en un clin d'oeil
Température
RTD ou 0/4...20 mA
Densité

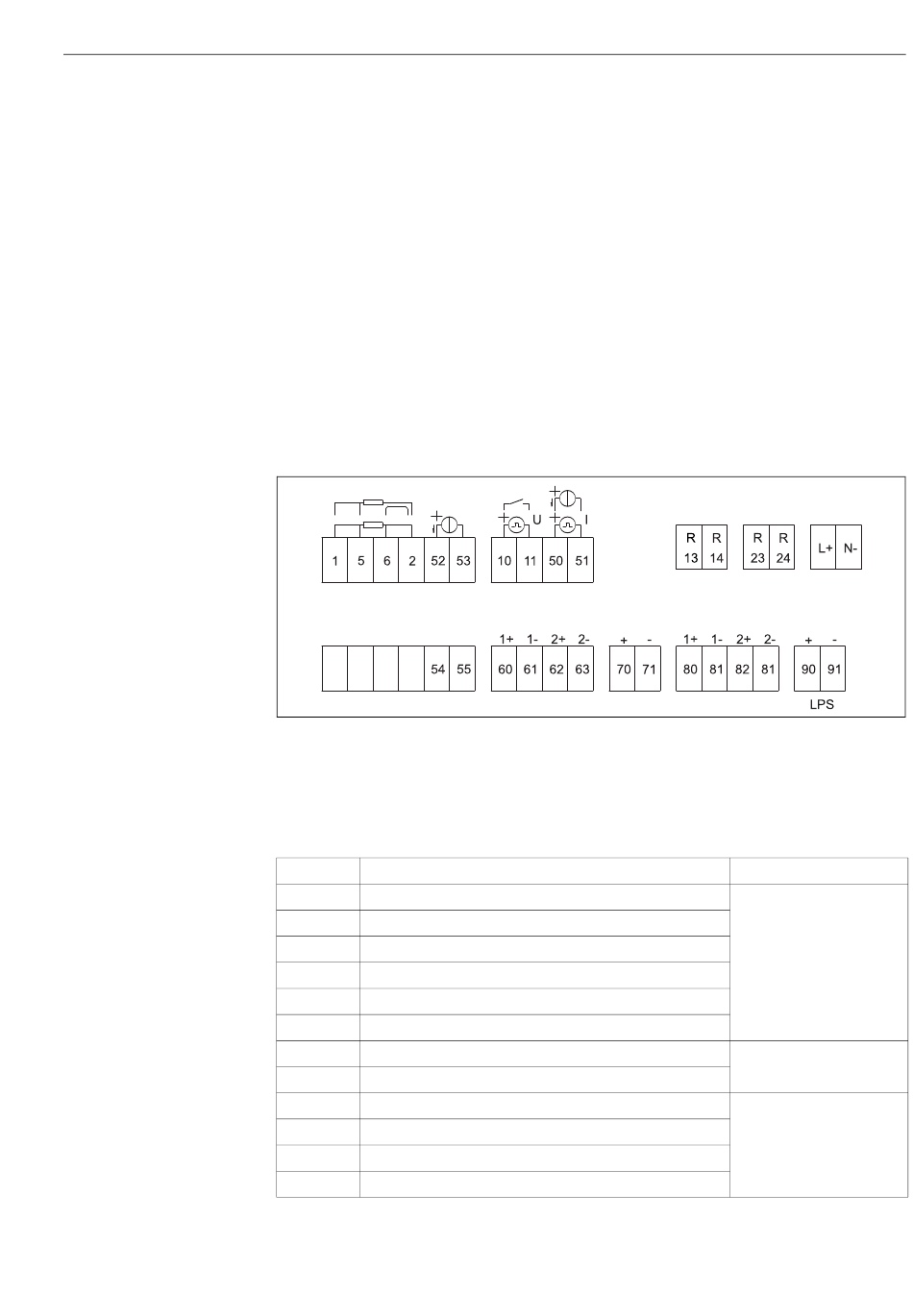

Fig. 15 :
Schéma de raccordement du Batch controller
Raccordement de l'interface de communication, voir chapitre "Communication", ä 18.
Occupation des bornes
Borne
Occupation des bornes
1
+ alimentation RTD
2
- alimentation RTD
5
+ capteur RTD
6
- capteur RTD
52
+ entrée 0/4...20 mA
53
Terre pour entrée 0/4...20 mA
54
+ entrée 0/4...20 mA
55
Terre pour entrée 0/4...20 mA
10
+ entrée impulsion (tension ou contact)
11
- entrée impulsion (tension ou contact)
50
+ 0/4...20 mA ou impulsion de courant (PFM)
51
Terre pour entrée 0/4...20 mA débit
Débit
Impulsion ou 0/4...20 mA
E/S impuls. 2x ent. numérique
2x coll. ouvert
Relais 1
Relais 2
Aliment.
Entrées
Température, ä 17
(au choix RTD ou entrée
courant)
Densité
(entrée courant)
Débit, ä 17
(au choix entrée impulsion ou
courant)
Câblage
a0014120
15
