Étape 3. Installation.
1. Saisissez la poignée sur le châssis et faites glisser le climatiseur hors de l'armoire avec
précaution (Voir Fig. 5).
2. Retirez les protections d'emballage du compresseur avant de l'utiliser et assurez-vous que
les points de décharge vers le bac de vidange sont alignés avant d'encastrer le châssis dans
le boîtier (voir Fig. 6).
3. Poussez le châssis de l'appareil afin de l'encastrer dans l'armoire (Voir Fig. 7).
Étape 4. Installez le cadre.
1. Installez le cadre et branchez les bouchons du coupleur en veillant à ne pas interférer avec
le câble du capteur de température (Voir Fig. 8).
2. Fixez les vis sur le cadre (Voir Fig. 3A, 3B, 3C, 3D).
Étape 5. Installez le filtre à air et le panneau avant.
1. Installez le filtre à air dans la fente du cadre, du haut vers le bas (voir Fig. 2).
2. Accrochez et faites suspendre le panneau avant sur la boucle du cadre, puis appuyez sur le
panneau avant dans la fente du cadre jusqu'à ce que vous entendiez un clic (voir Fig. 9).
17
VIS

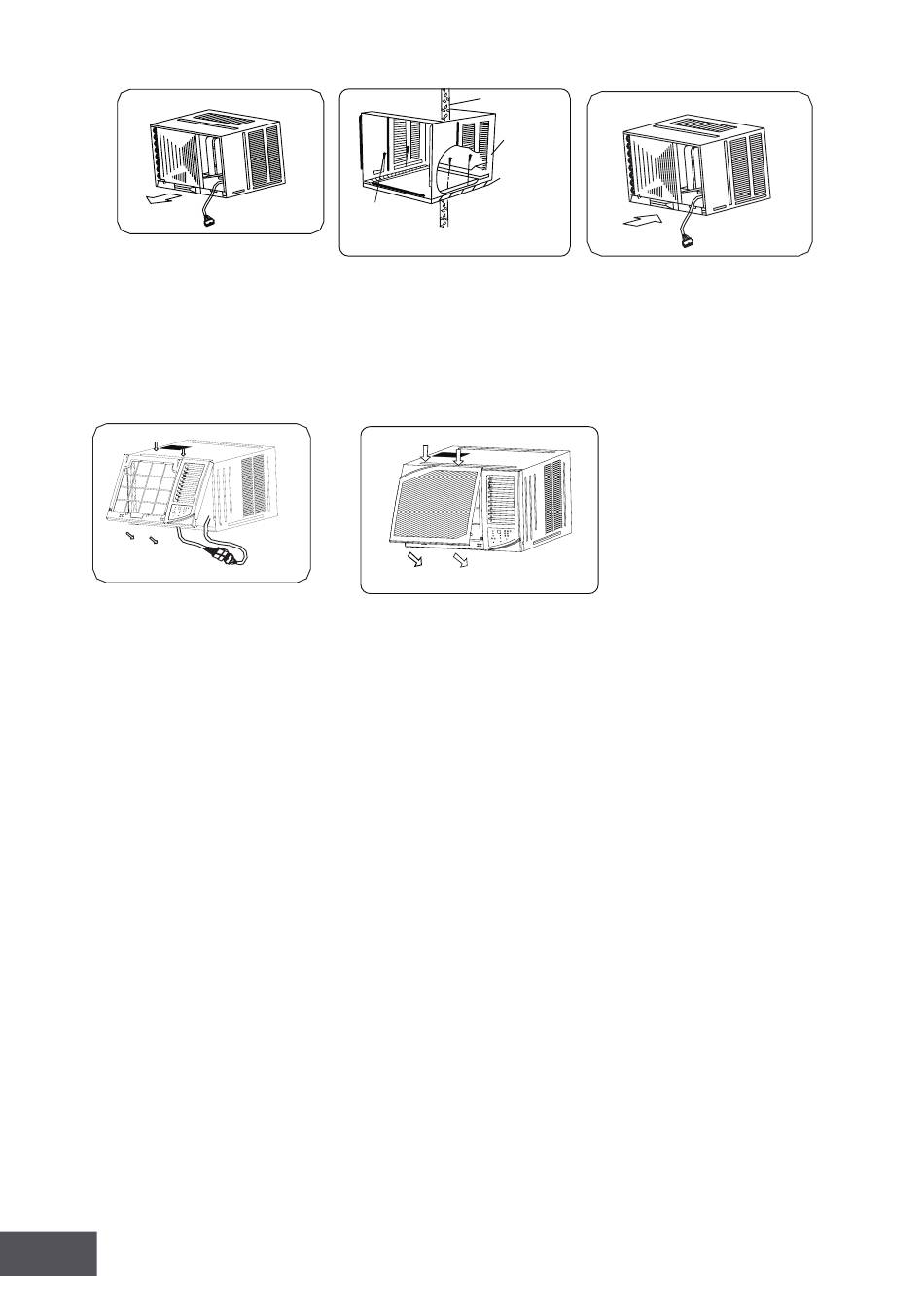

Fig. 5
Fig. 8
MUR
ARMOIRE
SUPPORTS
Fig. 6
Fig. 9
Fig. 7
