Korpusa uzstādīšana
1. darbība
Noņemiet gaisa kondicionētāju no tā iepakojuma, noņemiet
nostiprināšanas skrūves un izslidiniet gaisa kondencionētāju
no tā korpusa (skatiet uzstādīšanas darbības).
2. darbība
Sagatavojiet atveri sienā tā, lai korpusa apakšdaļa būtu labi
atbalstīta, augšpusē būtu minimāla atstarpe un gaisa ieplūdes
spraugas būtu nostiprinātas, kā parādīts tālāk norādītajās opcijās
A un B. Atveres no ārpuses caur ieejas spraugu ir jāaizver.
Korpusam ir jābūt pagrieztam ar slīpumu uz leju aptuveni par
5 mm, lai ūdeņus, kuri izveidoti darbības laikā, iztukšotu.
3. darbība
Uzstādiet korpusu sienā un nostipriniet. Pārliecinieties, ka putu
blīves nav bojātas. Zibspuldze, blīvējums vai aizpildīšanas
spraugas iekšpusē un ārā, lai nodrošinātu apmierinošu izskatu
un aizsardzību pret laika apstākļiem, kukaiņiem un grauzējiem.
Ierīces uzstādīšana korpusā
1. Ievietojiet ierīci korpusā, līdz tā stingri piekļaujas
korpusa aizmugurei. Jānodrošina, lai putu blīvēšanas
sloksnes uz korpusa paliek pareizajā pozīcijā.
2. Savienojiet gaisa kondicionētāju ar barošanas
un novietošanas lieko vadu garumu zem gaisa
kondicionētāja pamatnes.
3. Iekļaujiet šasijas stiprinājuma kronšteinus apakšējā
korpusa sliedē un nostipriniet pie pamatnes ar
pievienoto skrūvi.
4. Noņemiet priekšējo paneli no tā kastītes un plastmasas
maisiņa atbilstoši uzstādīšanas instrukcijai.
5. Ieslēdziet ierīci. Pārbaudiet ierīces darbību un pārbaudiet vibrācijas uzstādīšanu.
6. Nestipriniet drenāžas tekni pie korpusa un, ja nepieciešams, novietojiet notekcauruli
piemērotā vietā.

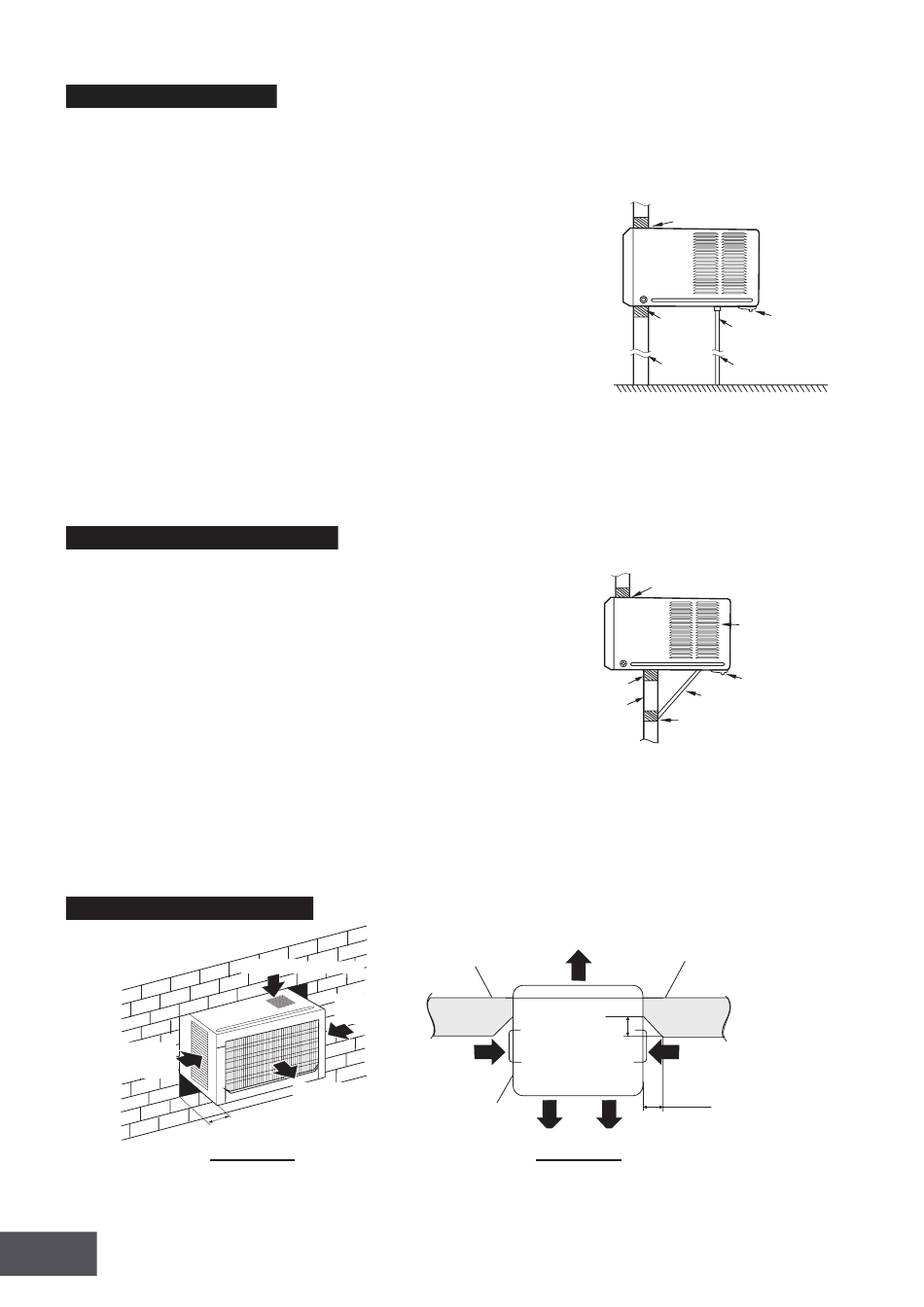

Ierīces uzstādīšana sienā
GAISA
IEPLŪDE
A IESPĒJA
15
GAISA IEPLŪDE
GAISA
IEPLŪDE
GAISA
IZPLŪDE
100 mm minimums
STINGRA
KOKMATERIĀLU
SISTĒMA
KOKA SEGUMA
SIENA VAI FRAKTŪRA
IZGRIEZTI 45˚ ĶIEĢEĻI, LAI
NOTĪRĪTU ŽALŪZIJAS
ĶIEĢEĻU
SIENA
SKATS
NO
GAISA IEPLŪDE
AUGŠAS
ŽALŪZIJAS
GAISA IZPLŪDE
B IESPĒJA
PIEZĪME: STABILAIS RĀMIS TIEK ATBALSTĪTS
IERĪCĒ NO TĀLĀK NORĀDĪTĀ VAI AR
PIEKARES STINGRO ATBALSTU.
APMALE VAI BLĪVE AP ĀRĒJO SIENAS
RĀMI VAI ARHITRĀVU
STINGRS KOKA
ĀRĒJĀ ATBALSTA RĀMIS A/C
RĀMIS AP IERĪCI
ATBILSTĪBAS PUNKTĀ
KĀ ALTERNATĪVU VAR
IZMANTOT TĀLĀK
KOKA SEGUMA SIENA
VAI FRAKTŪRA
NORĀDĪTOS KRONŠTEINUS.
Vēlama uzstādīšanas metode koka rāmja
sienā, nodalījumā vai logā.
APMALE VAI BLĪVE AP ĀRĒJO SIENAS RĀMI VAI
ARHITRĀVU
ŽALŪZIJĀM IR JĀATRODAS
PILNĪBĀ ĀRPUS SIENĀM
DRENĀŽAS TEKNE
STINGRS KRONŠTEINS
(KATRĀ PUSĒ VIENS)
STINGRA KOKA ATBALSTS
Alternatīva uzstādīšanas metode, ja nevar
nodrošināt ārēju atbalstu.
IZGRIEZTI 45˚ ĶIEĢEĻI, LAI
NOTĪRĪTU ŽALŪZIJAS
PRIEKŠPUSE
ĶIEĢEĻU
SIENA
100 mm
GAISA IEPLŪDE
100 mm
DRENĀŽAS TEKNE
