MESURES DE TENSION CA et CC
AVERTISSEMENT: Risque d'électrocution pour les mesures CA. Les bouts de sonde peuvent ne
pas être assez longs pour entrer en contact avec les parties intérieur de la prise de courant de
240 V pour certains appareils car les contacts sont enfoncés profondément dans les prises . Ainsi,
les mesures affichées peuvent montrer 0 volts alors qu'un voltage est en fait présent dans la
prise. Veillez à ce que les pointes de sondes touchent les contacts métalliques à l'intérieur de la
prise avant de décider de l'absence de tension.
ATTENTION : Ne mesurez pas la tension CA ou CC si un moteur sur le circuit est sous tension ou
hors tension. Des variations importantes peuvent endommager le compteur.
AVERTISSEMENT: Afin d'éviter les chocs électriques et les dégâts du compteur ou les blessures
personnelles, ne mesurez pas des tensions pouvant dépasser 600 V CC ou CA de valeur efficace.
REMARQUES :
Avant de connecter la sonde et la tête test à des plages de tension plus faibles l'écran pourrait
afficher des valeurs au hasard. Ceci est normal et du à la sensibilité du compteur. Une fois la
connexion effectuée la valeur réelle sera affichée.
'OL' indique un état hors plage en mode manuel. Une plage plus élevée devra être sélectionnée.
En mode manuel sélectionnez la plage la plus élevée d'abord si la valeur à mesurer est inconnue
pis baissez les plages selon besoin.
La plage millivolt CA est disponible uniquement avec le mode de plage manuelle.

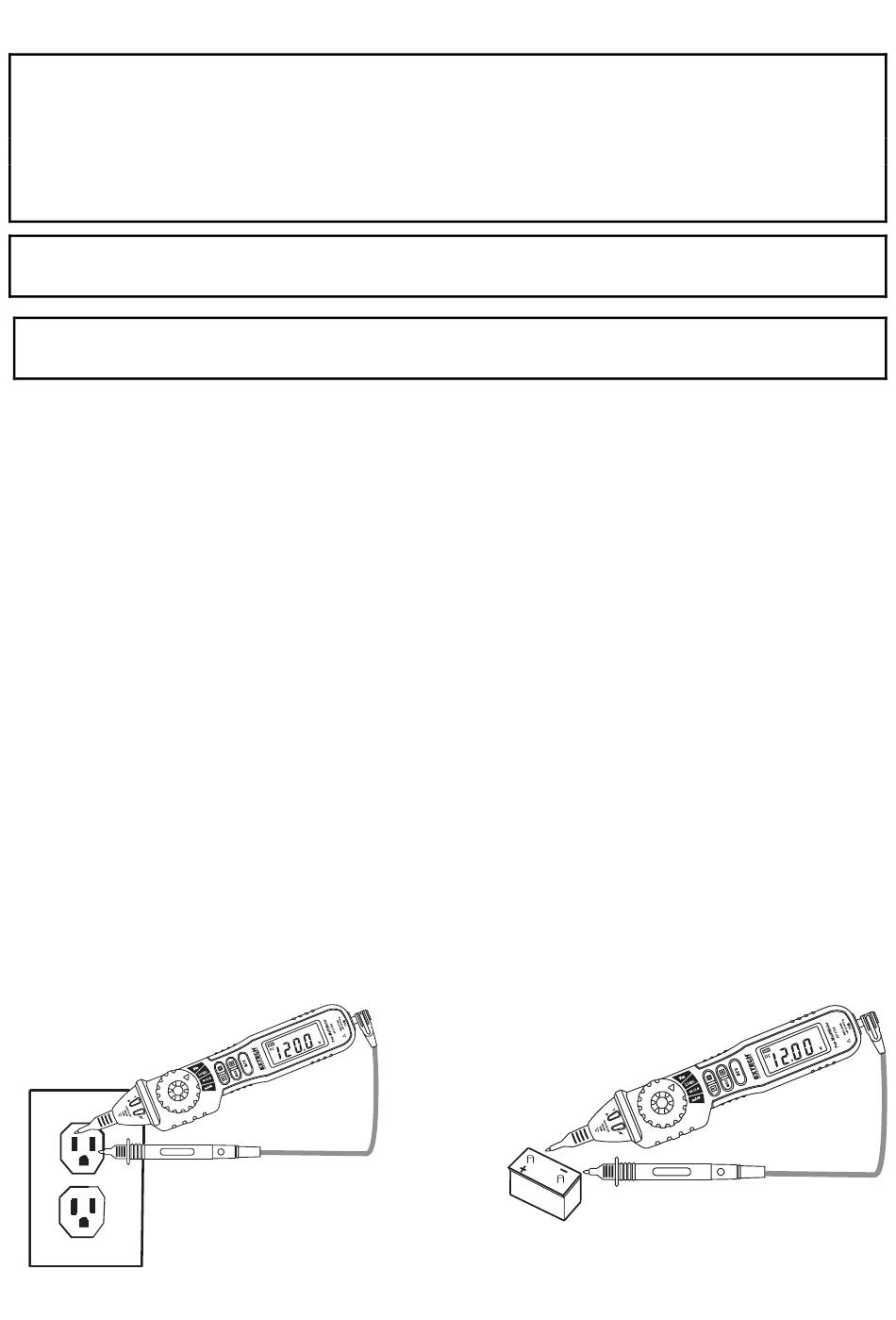

1. Utilisez le couvercle de sonde si vous effectuez des prises de mesures sur des installations de
catégorie III ou supérieures.
2. Réglez la molette de fonction sur la position V.
3. Utilisez la touche Mode (M) pour sélectionner CA ou CC.
4. Insérez la tête de test noire sur le jack négatif en bas du compteur.
5. Touchez la pointe de la sonde de test noire sur la partie neutre du circuit pour les mesures CA
ou la partie positive du circuit pour les mesures CC.
6. Touchez la pointe de la sonde de test positive sur la partie 'chaude' du circuit pour les
mesures CA ou la partie négative du circuit pour les mesures CC.
7. Lisez la tension affichée sur l'écran. Le compteur sélectionne automatiquement la plage
optimale ou l'utilisateur peut sélectionner manuellement une plage en appuyant sur la
touche Range (R) (Plage). Appuyez et maintenez la touche Range (R) pour revenir au mode
Auto Range.
