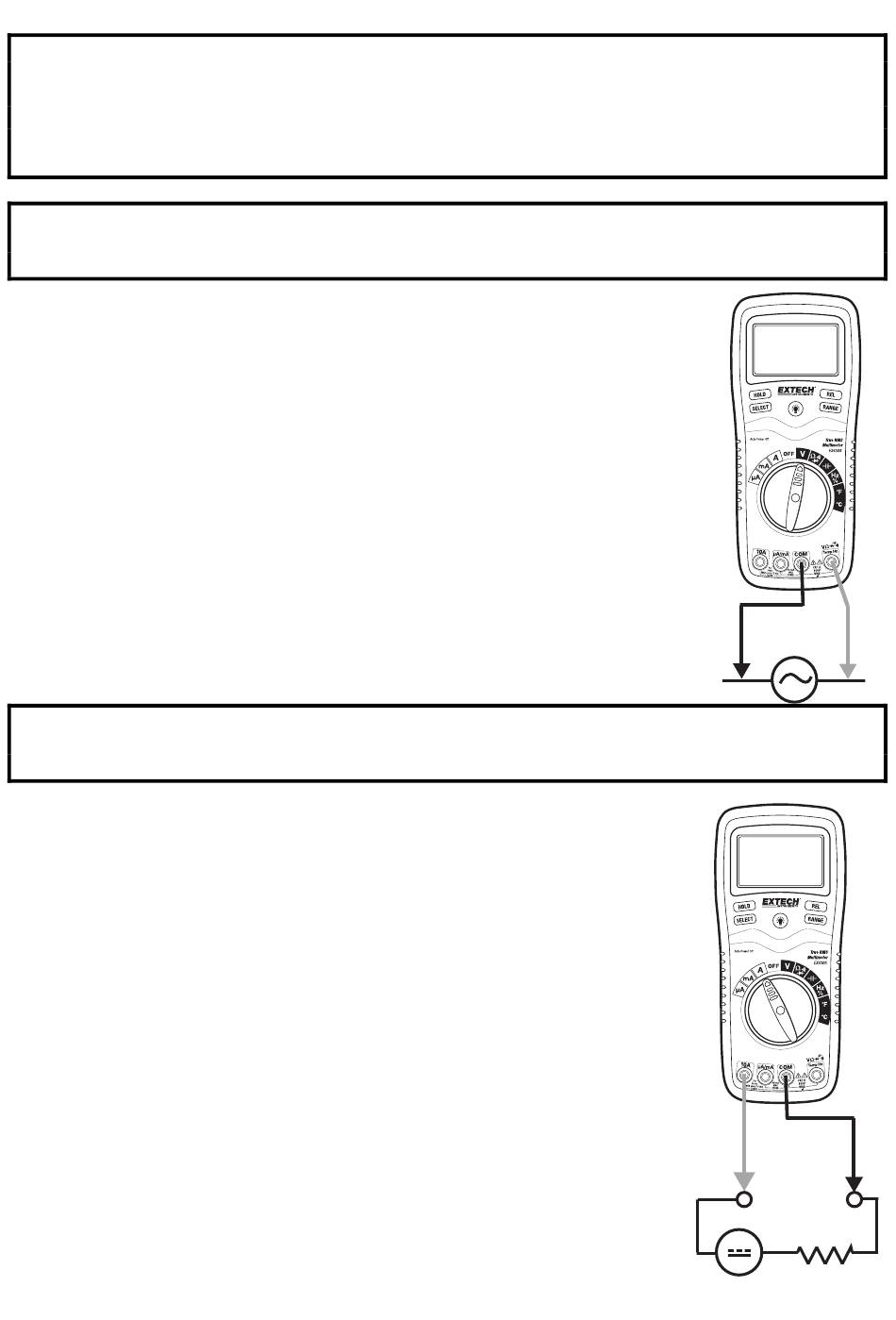

MESURES DE TENSION ALTERNATIVE
AVERTISSEMENT : Risque d'électrocution. Les embouts de la sonde peuvent ne pas être assez
longs pour entrer en contact avec les parties intérieures de la prise de courant de 240 V de
certains appareils car les contacts sont enfoncés profondément dans les prises. Par conséquent,
la lecture peut indiquer 0 volt alors que la prise est bien sous tension. Assurez-vous que les
embouts de la sonde touchent les points de contact en métal situés dans la prise avant d'en
conclure que la prise n'est pas sous tension.
ATTENTION : Ne mesurez pas de tensions alternatives lorsqu'un moteur sur le circuit est
commuté sur la position ON ou OFF. Des hausses de courant soudaines pourraient se produire et
endommager l'appareil.
1. Mettez le commutateur de fonction sur la position verte V.
2. Appuyez sur la touche SELECT pour afficher « AC » sur l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise Jack COM négative.
Insérez la fiche banane du fil d'essai rouge dans la prise Jack V positive.
4. Mettez l'embout noir de la sonde d'essai en contact avec le côté neutre du
circuit.
Mettez l'embout rouge de la sonde d'essai en contact avec le côté « sous
tension » du circuit.
5. Lisez la mesure de tension affichée sur l'écran.
MESURES DE COURANT CONTINU
ATTENTION : N'effectuez pas de mesures de courant sur l'échelle 10 A pendant plus de
30 secondes. Le fait de dépasser 30 secondes pourrait endommager l'appareil et/ou les fils
d'essai.
1. Insérez la fiche banane noire de test dans la prise Jack COM négative.
2. Pour effectuer des mesures de courant jusqu'à 4 000 µA CC, mettez le
commutateur de fonction sur la position jaune µA et insérez la fiche
banane du fil d'essai rouge dans la prise Jack µA/mA.
3. Pour effectuer des mesures de courant jusqu'à 400 mA CC, mettez le
commutateur de fonction sur la position jaune mA et insérez la fiche
banane du fil d'essai rouge dans la prise Jack µA/mA.
4. Pour effectuer des mesures de courant jusqu'à 10 A CC, mettez le
commutateur de fonction sur l'amplitude jaune 10 A et insérez la fiche
banane du fil d'essai rouge dans la prise Jack 10 A.
5. Appuyez sur la touche SELECT pour afficher « CC » sur l'écran.
6. Coupez l'alimentation du circuit testé et ouvrez le circuit pour mesurer le
courant à l'endroit souhaité.
7. Mettez l'embout noir de la sonde d'essai en contact avec le côté négatif
du circuit.
Mettez l'embout rouge de la sonde d'essai en contact avec le côté positif
du circuit.
8. Mettez le circuit sous tension.
9. Lisez la mesure de courant affichée sur l'écran.
7
EX430A-fr-FR_v6.0 7/16
