Mise en séquence
Load Sequencing
Remarque :

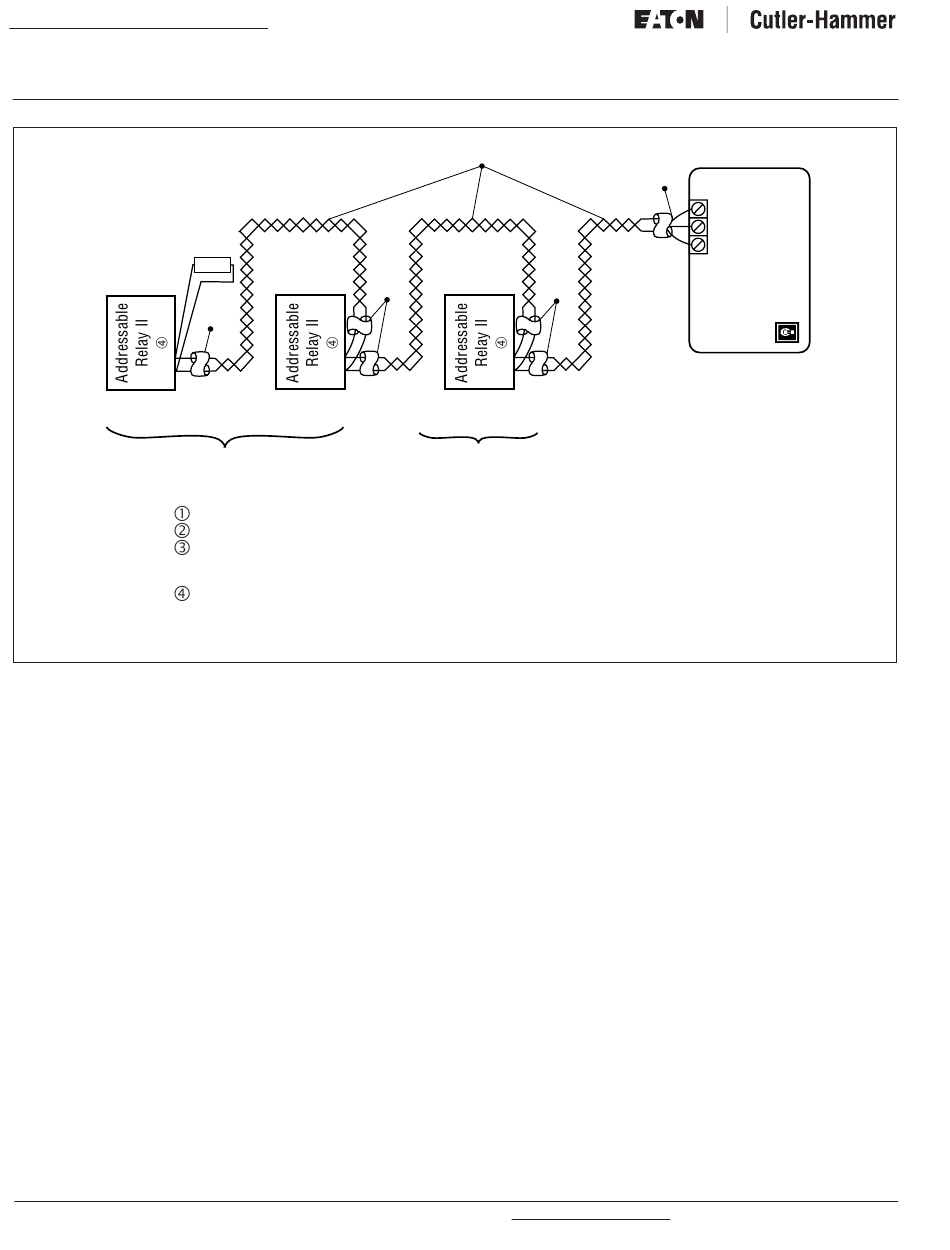

Figure 9. Câblage typique des relais adressables de la commande ATC-800
Les entrées IN1 du relais sont des entrées de rapport vers la
commande ATC-800 et doivent être raccordées vers une sortie du
contrôleur de l'ascenseur. Reportez-vous à la documentation du
fabricant du relais adressable II et du contrôleur de l'ascenseur
pour connaître les niveaux prescrits de puissance et de tension des
signaux d'entrée. Lorsqu'une tension adéquate est présente entre
les broches d'entrée IN1, un état positif sera transmis à la
commande ATC-800. Dans des conditions normales d'utilisation,
le contact du relais est hors tension. Lorsqu'un transfert est en
attente ou après un délai temporisé TDNE (ou TDEN) (si la fonction
est activée), la commande ATC-800 transmet une commande
d'interruption de la communication vers le relais. Une fois que
le relais est fermé, la commande ATC-800 lance le délai temporisé
du prétransfert afin de retarder le transfert jusqu'à la fin de la
temporisation. Après le début du délai temporisé, la commande
ATC-800 sonde sans cesse le relais pour évaluer l'état de son
circuit d'entrée. Si le relais transmet un état positif de l'entrée IN1,
la commande ATC-800 présume que l'ascenseur a atteint l'étage
voulu et que les portes se sont ouvertes. La commande ATC-800
annule par conséquent le délai temporisé de prétransfert et
poursuit le processus de transfert. Une fois le transfert terminé,
la commande ATC-800 transmet au relais une commande
d'ouverture.
Cette option est uniquement active si les modes de transition
fermée et de phase sont désactivés. La séquence de prétransfert
survient uniquement si les deux sources sont disponibles. Si une
seule source est disponible, la séquence de prétransfert est
contournée.
