1. Panneau avant de la commande ATC-800 (résistant
aux UV)
2. Voyants à DEL du mode de fonctionnement
(indiquant le mode de fonctionnement actuel de la
commande ATC-800)
3. Bus unifilaire d'état du système (affichage à DEL facile
à lire et à comprendre)
4. Fenêtre d'affichage (paramètres, valeurs de consigne
et messages faciles à lire)
5. Affichage à DEL (sept voyants à DEL affichant des
renseignements)
6. Bouton-poussoir Help (aide en langue anglaise dans
tous les modes de fonctionnement)

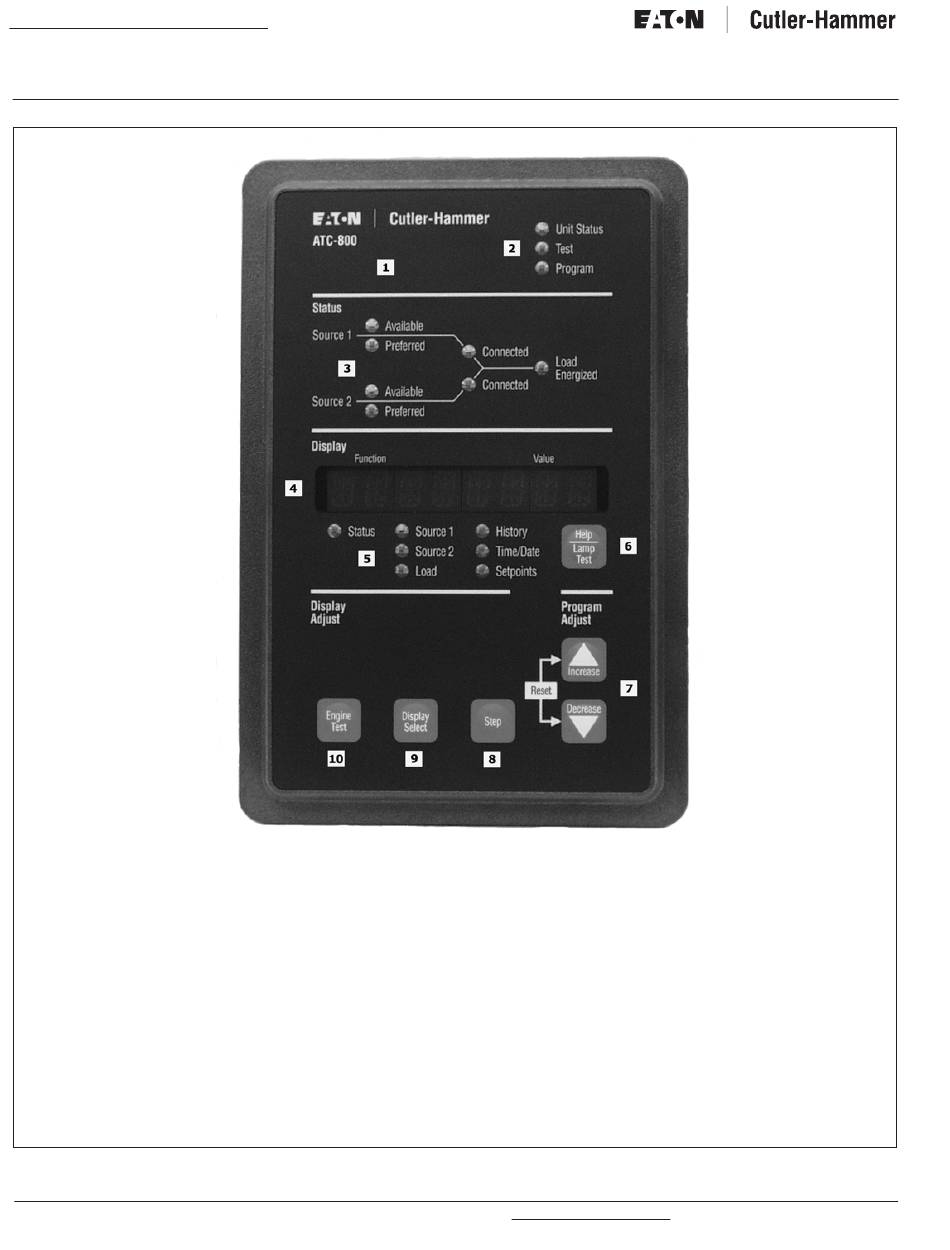

Figure 1. Panneau de commande de la commande ATC-800
Pour de plus amples renseignements, visitez le site : www.eatonelectrical.com
Instructions sur l'installation, le fonctionnement et l'entretien
de la commande de commutateur de transfert automatique
7. Boutons-poussoirs Increase/Decrease (augmenter/
diminuer) (utilisés indépendamment, ces boutons-
poussoirs déplacent les données affichées vers le haut
ou vers le bas; utilisés simultanément pendant la
visualisation des valeurs historiques inscrites au
registre, pour la réinitialisation des valeurs)
8. Bouton-poussoir Step (étape) (utilisé pour afficher
les différentes données disponibles dans la catégorie
affichée)
9. Bouton-poussoir de sélection d'affichage (utilisé pour
parcourir et afficher les catégories représentées par
les 7 voyants à DEL sous l'affichage)
10. Bouton-poussoir Engine Test (test moteur) (enfoncez
et relâchez ce bouton-poussoir à deux reprises pour
effectuer un autotest en mode Fonctionnement [Run]
ou Programmation [Program]).
