6 Première mise en service et modification des paramètres réseau

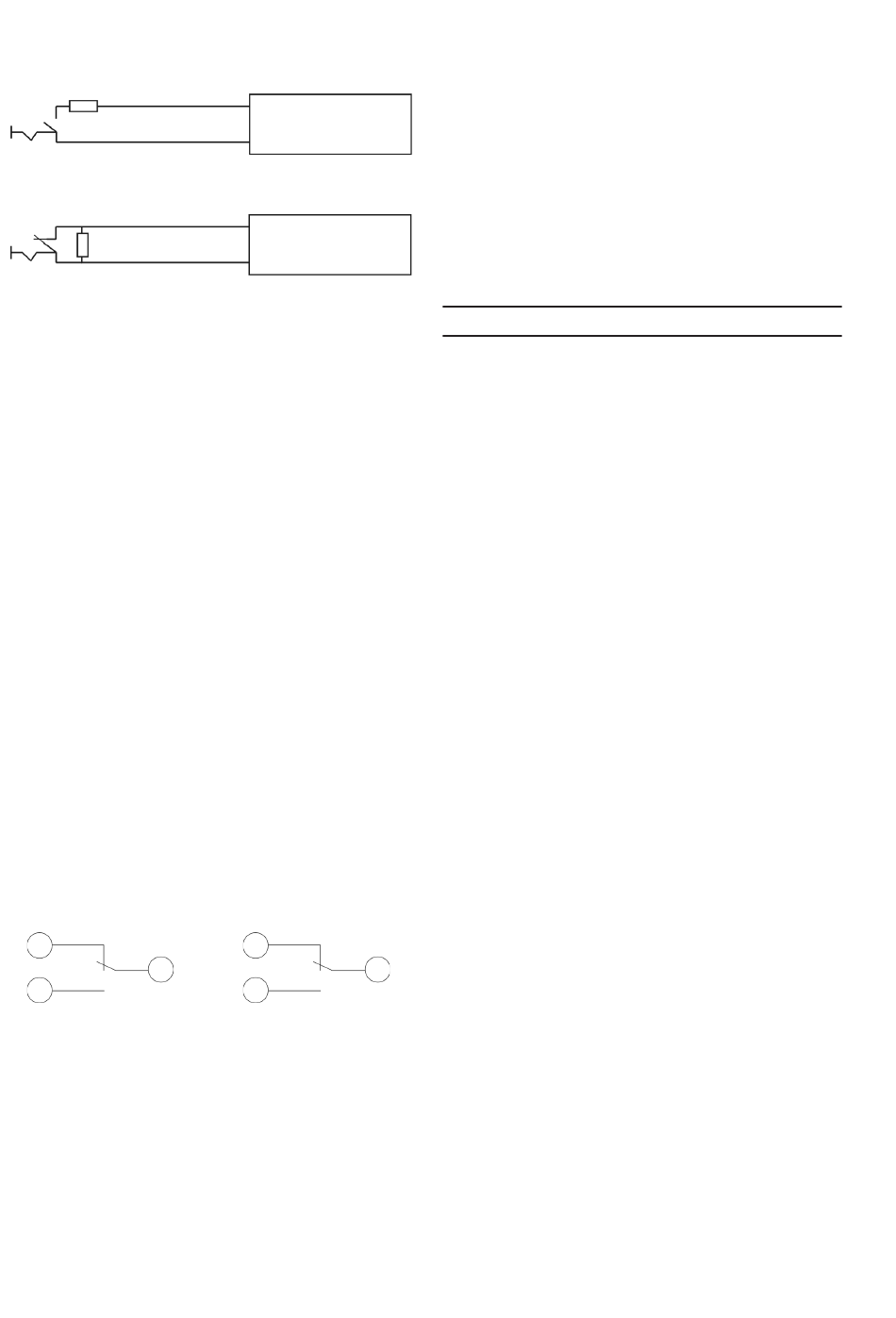

1 kohm
La résistance doit être placée à proximité du switch.
Avec contact ouvert
1 kohm
La résistance doit être placée à proximité du switch.
Entrées optionnelles (In1/In2)
Entrées optionnelles numériques programmables. Les entrées
sont activées en pontant les contacts des entrées In1 et In2.
Selon vos besoins, les fonctions suivantes peuvent être
assignées aux entrées optionnelles :
Ordre d'extinction général ;
•
Désactiver mode maintenu (par ligne);
•
Test fonctionnel ;
•
Stop test ;
•
Défaut externe.
•
Sorties relais
La centrale de gestion web CGLine+ a également 2 sorties
relais programmables selon vos besoins, chacune disposant
d'un contact à commutation.
Fonctions programmables :
Au moins un luminaire en défaut ;
•
Défaut sur trois luminaires adjacents ;
•
Défaut communication ;
•
En secours ;
•
Test fonctionnel ;
•
Test d'autonomie ;
•
Défaut de charge ;
•
Échec d'un test.
•
Raccordement
Relai 1
12
11
14
Connexions USB
La centrale de gestion web CGLine+ dispose de 2 connexions
USB : 1×port USB A et 1×prise USB B.
Port clé USB1 (Type A hôte)
Une clé de stockage USB standard peut être connectée au
port USB, par exemple, pour sauvegarder la configuration
actuelle ou le journal d'évènements sur la clé USB.
Prise PC-USB2 (Type B produit)
Ce port USB permet de connecter la centrale de gestion web
CGLine+ à un ordinateur. Les fonctions de la centrale de
gestion peuvent être programmées à l'aide de l'ordinateur
et d'un logiciel de configuration, par exemple, pour les
8 Manuel d'installation et d'utilisation CGLine+ Web-Controller 40071860240 (D) February 2019 www.eaton.eu
S1 CGLine
S2 Interface
S1 CGLine
S2 Interface
Relai 2
22
24
configurations de luminaires. Le logiciel de configuration PC
est disponible en option.
6 Première mise en service et modifica-
tion des paramètres réseau
Les paramètres réseau du Web-Controller peuvent être modi-
fiés par le PC software CGLine+ ou par un navigateur internet.
La procédure suivante décrit la configuration par navigateur
internet.
Pour que les tests automatiques se déroulent correctement,
l'heure et la date doivent être mises à jour (voir chapitre 6.5).
6 . 1 Paramètres réseau par défaut
La centrale de gestion web CGLine+ est fournie par défaut
avec l'adresse IP fixe 192.168.1.200. L'utilisation avec un DHCP
(attribution d'une adresse IP dynamique) est possible mais
non activée en configuration usine.
Dans la mesure où les réseaux d'entreprises types autoris-
ent seulement certaines adresses IP, nous recommandons de
configurer les paramètres réseau par connexion directe au PC
avec, par exemple, un ordinateur portable.
6 .2 Préparer le PC pour la configuration
Veuillez impérativement suivre les instructions suivantes :
Pour une connexion directe de la centrale de gestion web
•
CGLine+ au PC, un câble croisé est requis.
Les appareils doivent être dans le même sous-réseau. Cela
•
signifie que la carte réseau du PC doit être configurée sous
192.168.1.xxx (différent de 200).
Exemple : 192.168.1.50 (sous-réseau : 255.255.255.0)
Les paramètres de la passerelle et du DNS ne doivent pas
•
être pris en compte dans le cas d'une connexion directe
Exemple de raccordement en connexion directe
21
NOTE
