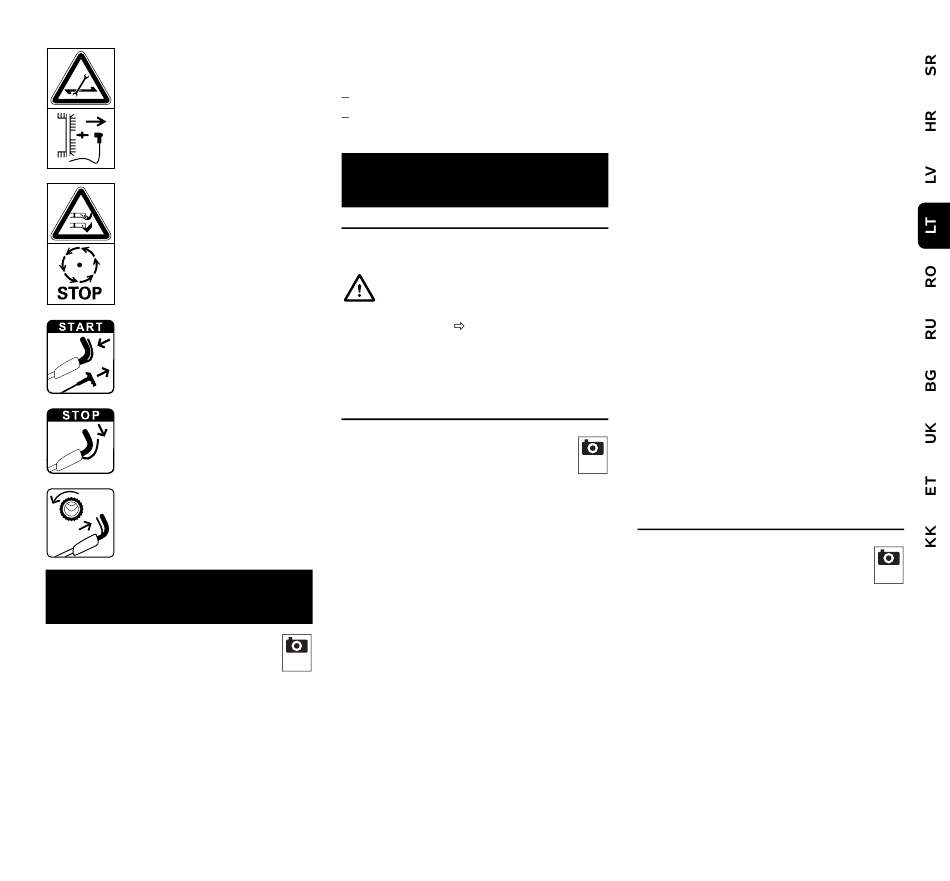

Pavojus susižeisti!
Prieš atlikdami techninės
priežiūros, remonto ir bet
kokius darbus prie pjovimo
įrangos, ištraukite uždegimo
žvakės antgalį.
Pavojus susižeisti!
Rankas ir kojas laikykite kuo
toliau nuo peilių!
Išjungus įrenginį, pjovimo
įranga dar kelias sekundes
veikia (vidaus degimo
variklio / peilio stabdys).
Paleiskite vidaus degimo
variklį.
Sustabdykite vidaus degimo
variklį.
Įjunkite važiavimo pavarą.

6. Komplektas

Poz. Pavadinimas
A Pagrindinis įrenginys su
valdymo rankena
B Varžtas su pusapvale
galvute
C Greitojo įtempimo įtaisas
0478 111 9938 A - LT
Poz. Pavadinimas
D Laido spaustukas
Naudojimo instrukcija
Vidaus degimo variklio
naudojimo instrukcija
7. Įrenginio paruošimas
eksploatacijai

7.1 Bendroji informacija

Pavojus susižeisti!
Atkreipkite dėmesį į skyriuje „Jūsų
saugumui" pateiktas saugos
nuorodas (
● Atliekant visus aprašytus darbus,
įrenginys turi stovėti ant horizontalaus,
lygaus ir tvirto pagrindo.
7.2 Valdymo rankenos
montavimas
● Valdymo rankenos viršutinę
dalį (1) laikykite už valdymo rankenos
apatinės dalies (2), iš vidaus į išorę per
kiaurymes (3) prakiškite varžtus (B).
● Greitojo įtempimo įtaisus (C) prisukite
varžtais (B) (turi išsikišti maždaug
vienas varžto sriegio žingsnis) ir
atverskite į viršų.
2
Vnt.
1
2
2
● Patikrinkite, ar tinkamai sumontuota:
Vnt.
2
1
1
● Pirmąjį laido spaustuką (D)
4.).
● Antrąjį laido spaustuką (D)
● Atstumas tarp laido spaustukų ir
3
7.3 Starterio troso užkabinimas ir

nukabinimas

Užkabinimas
● Nutraukite nuo vidaus degimo variklio
● Variklio išjungimo rankeną (1)
● Lėtai ištraukite starterio trosą (2).
● Atleiskite variklio išjungimo rankeną (1)
Greitojo įtempimo įtaisai (C) turi būti
įtempti tiek, kad jie gerai priglustų prie
valdymo rankenos, o valdymo rankenos
viršutinė dalis būtų tvirtai sujungta su
valdymo rankenos apatine dalimi.
Jeigu valdymo rankena netvirtai
sumontuota arba greitojo įtempimo
įtaisų padėtis yra netinkama, tuomet
juos atverskite ir išsukdami bei
įsukdami nustatykite tinkamai.
sumontuokite ant valdymo rankenos
viršutinės dalies, kairiojoje pusėje.
Įstatykite variklio išjungimo lynų
sistemą, kaip pavaizduota. Uždarykite
plokštelę (4) ir leiskite jai užsifiksuoti.
sumontuokite ant valdymo rankenos
viršutinės dalies, dešiniojoje pusėje.
Įstatykite važiavimo pavaros lynų
sistemą, kaip pavaizduota. Uždarykite
plokštelę (4) ir leiskite jai užsifiksuoti.
manžetų:
30 cm
uždegimo žvakės antgalį.
paspauskite valdymo rankenos link ir
laikykite.
ir starterio trosą (2) užkabinkite už lynų
sistemos laikiklio (3).
4
