i) Achteras: schokdemperbrug, wieldraagarm, schokbreker

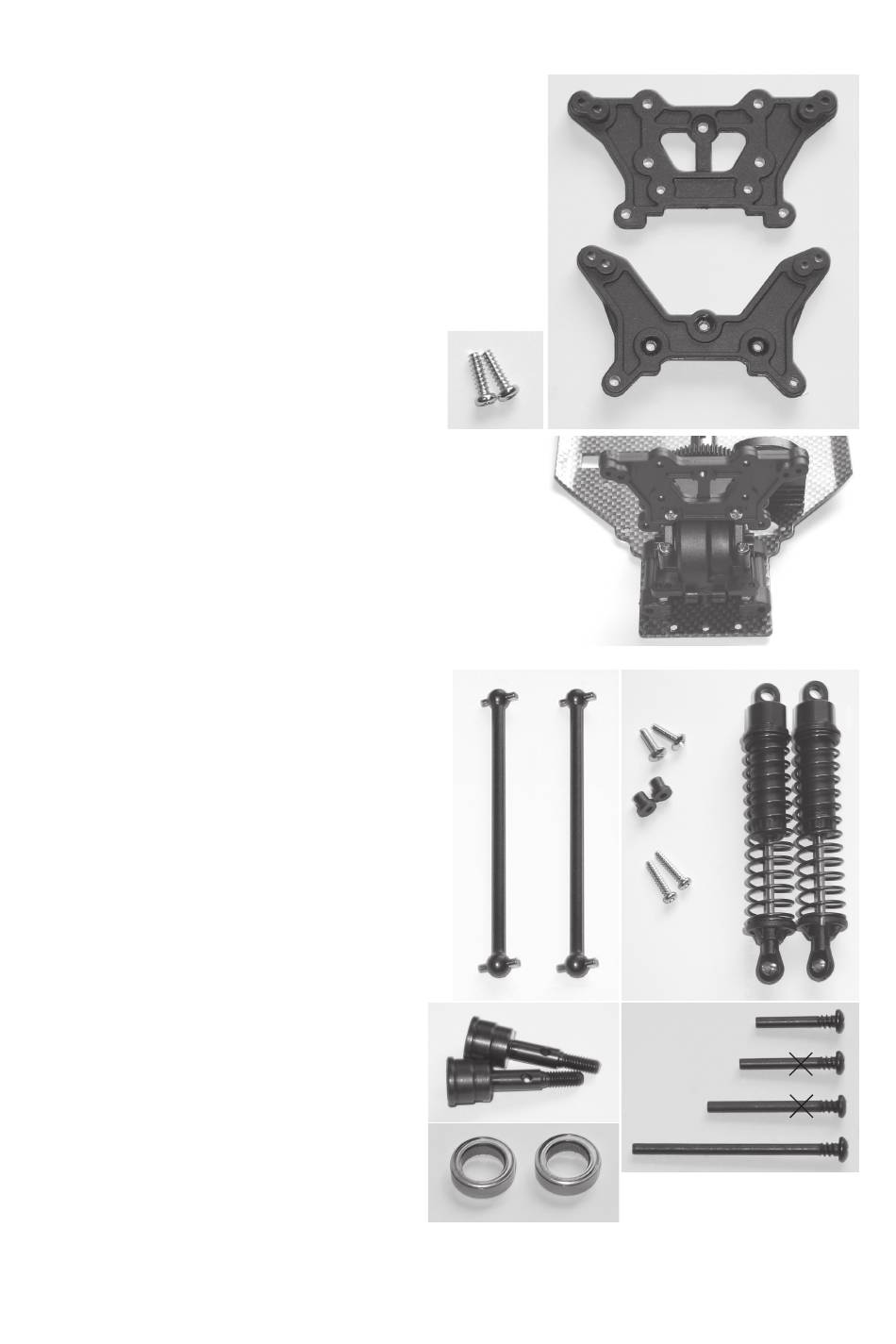

Monteer de achterste schokdemperbrug „B". Op de afbeelding rechts
ziet u de beide schokdemperbruggen - de voorste schokdemperbrug „A"
heeft een andere vorm als de achterste „B".
De schokdemperbrug „B" wordt met twee tapschroeven „C" (draadlengte
10mm) bevestigd aan het achterste differentieel.
Aansluitend kunnen de in hoofdstuk 7. d) voorbereide
achterste wieldraagarmen gemonteerd worden. Daartoe
zijn de volgende onderdelen vereist:
2x aandrijfblokken „D"
2x schokdempers „E"
2x schroeven M3x12mm „F"
2x kunststof-afstandshouders „G"
2x tapschroeven 12mm „H"
2x wiel-steekassen „J"
2x kogellagers „K1"
2x bovenste steekschroeven „L"
2x onderste steekschroeven „M"
B
A
C
F
D
G
H
J
M
K1
E
N
L
