3.0

FONCTIONNEMENT ET UTILISATION

AVERTISSEMENT : veuillez ne pas modifi er cet équipement ni en faire sciemment un usage abusif.
cas d'utilisation de ce matériel avec d'autres composants ou sous-systèmes autres que ceux décrits dans ce manuel. Certaines combinaisons
de sous-systèmes et de composants peuvent gêner le fonctionnement de cet équipement. Faites preuve de prudence lors de l'utilisation de cet
équipement à proximité de machines en déplacement, d'installations électriques, de produits chimiques, d'arêtes tranchantes ou de matériaux
surélevés pouvant chuter sur la longe. N'enroulez pas la longe autour d'éléments structuraux de petit diamètre. Ne pas tenir compte de cet
avertissement peut entraîner des problèmes de fonctionnement de l'équipement, de graves blessures, voire la mort.
AVERTISSEMENT :
consultez votre médecin en cas de doute quant à votre capacité physique à amortir le choc d'arrêt de chute. L'âge et la
condition physique affectent sérieusement la capacité d'un ouvrier à résister aux chutes. Les femmes enceintes ou les personnes mineures ne
doivent pas utiliser les harnais de sécurité complets DBI-SALA.
3.1
AVANT CHAQUE UTILISATION de cet équipement, inspectez-le en vous référant à la « Liste de vérifi cation » (Tableau 1).
3.2
PLANIFIEZ votre système avant de l'utiliser. Tenez compte de tous les facteurs pouvant affecter votre sécurité pendant
l'utilisation de cet équipement. La liste suivante souligne les points importants à prendre en compte durant la planifi cation
de votre système :
ANCRAGE : sélectionnez un ancrage qui répond aux exigences spécifi ées à la section « Limites et exigences ».
ARÊTES TRANCHANTES : ne travaillez pas dans les endroits où les composants du système risquent d'entrer en
contact avec, ou de se frotter contre des rebords tranchants non protégés.
APRÈS UNE CHUTE : les composants qui ont été soumis à des forces d'arrêt d'une chute doivent être retirés du
service et détruits. Voir la « Liste de vérifi cation » (Tableau 1).
SAUVETAGE : un plan de sauvetage doit être mis sur pied par l'employeur avant l'utilisation de cet équipement. Les
opérations de sauvetage doivent pouvoir être exécutées rapidement et en toute sécurité.
3.3
ASSEMBLAGE DES COMPOSANTS DE LA LONGE AMORTISSANTE MODULAIRE EZ STOP : les composants du
système de longe amortissante modulaire EZ Stop doivent être correctement assemblés. Le système consiste en un
absorbeur d'énergie (A) et une longe à patte unique ou à deux pattes (B).

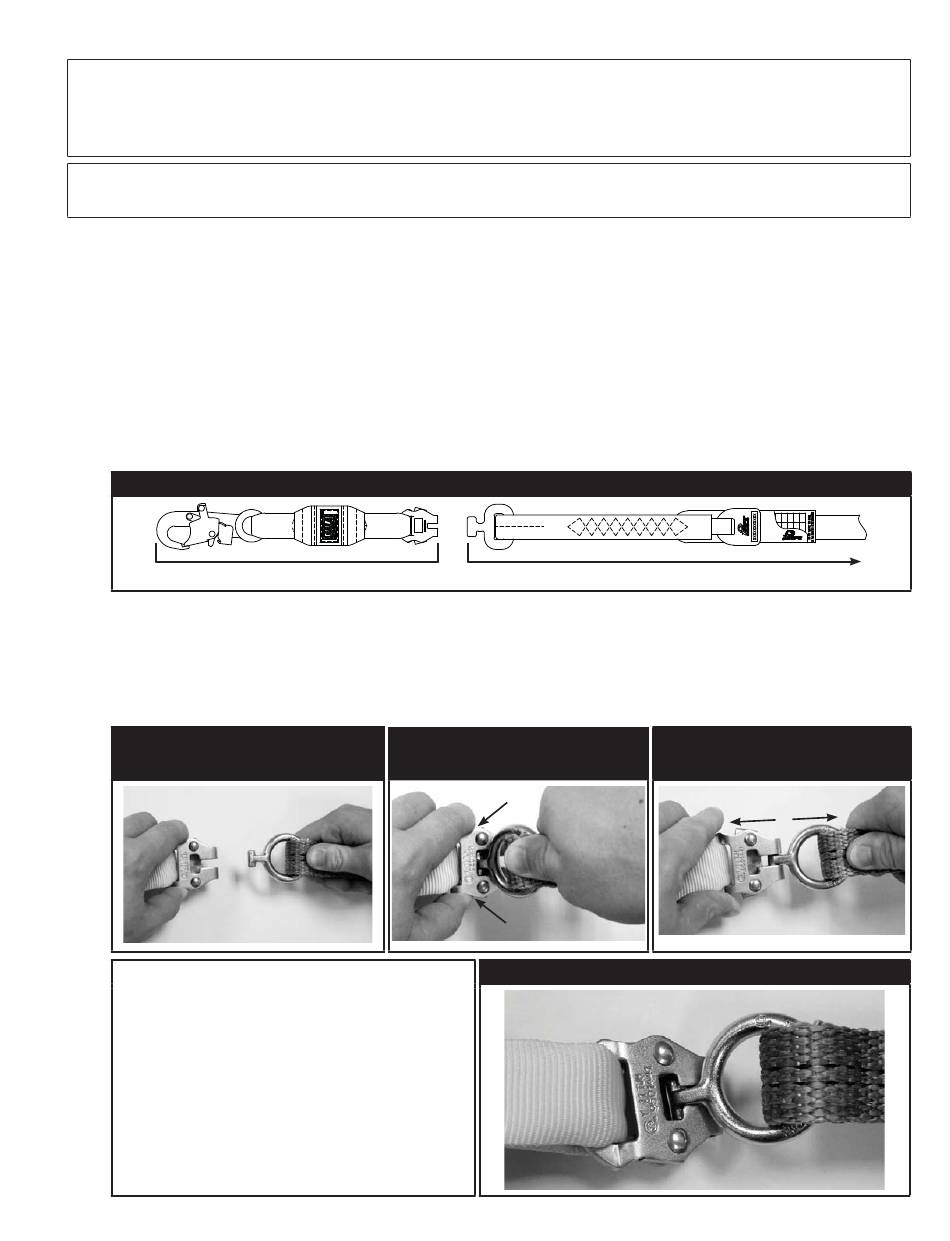

Figure 6 : Composants de la longe amortissante modulaire EZ Stop
POUR ASSEMBLER LES COMPOSANTS DE LA LONGE MODULAIRE EZ STOP :
Étape 1 : Figure 7 : orientez le connecteur femelle de l'absorbeur d'énergie et le connecteur mâle de la longe comme illustré.
Étape 2 : Figure 8 : appuyez sur les bloqueurs du connecteur femelle (C) de chaque côté du connecteur pour
déverrouiller le dispositif. Insérez le connecteur mâle et faites-le glisser jusqu'au fond du connecteur femelle.
Relâchez les deux bloqueurs pour accrocher le connecteur mâle. Les bloqueurs du connecteur femelle doivent
retrouver leur position entièrement déployée.
Étape 3 : Figure 9 : tirez l'absorbeur d'énergie et la longe dans des directions opposées pour bien mettre en place le
connecteur mâle. Le connecteur mâle doit être bien bloqué dans la position illustrée.
Figure 7 : Orientation du
connecteur
AVERTISSEMENT : n'utilisez pas l'assemblage de
longe modulaire si les bloqueurs ne retrouvent pas
leur position entièrement déployée après avoir suivi
les étapes 1, 2 et 3 dans la section 3.3.
Un exemple d'une mauvaise connexion est illustré
à la fi gure 10. Le connecteur mâle de la longe n'est
pas entièrement inséré et bloqué dans le connecteur
femelle de l'absorbeur d'énergie. C'est une situation
non sécuritaire et les composants de la longe
modulaire ne doivent pas être utilisés.
Reportez-vous à la section 4.0 Inspection de
ce manuel d'instructions pour savoir comment
déterminer les composants défectueux et autres
situations non sécuritaires.
A
Figure 8 : Appuyez sur les
bloqueurs du connecteur femelle,
insérez le connecteur mâle
C
C
Figure 10 : Mauvaise connexion
5
Consultez Capital Safety en
B
Figure 9 : Entièrement
connecté
