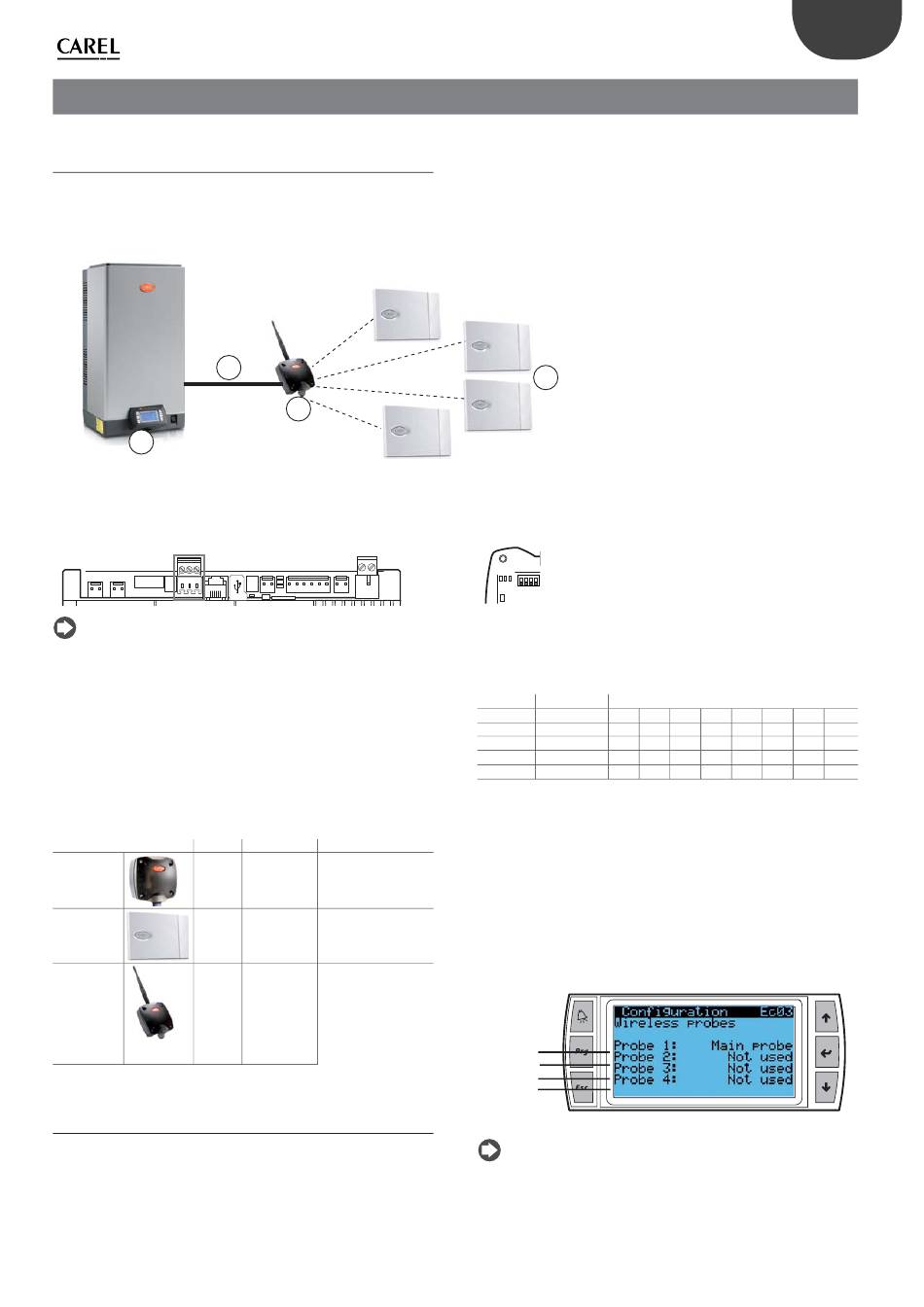

12. SONDES SANS FIL, INSTALLATION ET CONFIGURATION

12.1 Typologie de installation et raccordements
électriques des sondes sans fi l
Pour installations dans lesquelles il n'est pas possible d'utiliser de sondes
standards câblées, pour exemple pour des modifi cations d'installations
préexistantes, il est possible d'utiliser des sondes sans fi l. La connexion est
réalisée au moyen du point d'accès (code Carel: WS01AB2M20) pour un
2
1
Connexion heatersteam/Point d'accès:
Pour raccorder l'humidifi cateur au point d'accès, utiliser le raccordement
fi eldbus à la borne M3 (M3.1: Tx/Rx-, M3.2: Tx/Rx+, M3.3: GND):
Remarque: la portée radio des dispositifs est d'environ cent mètres,
s'il n'y a aucun obstacle. En champ clos, la portée varie énormément en
fonction du milieu et des objets environnants (rayonnages, meubles,
cloisons métalliques, etc.).
En cas de installation ayant plus d'une sonde sans fi l, le contrôleur exécute
la moyenne pesée entre les diff érentes sondes en fonction des réglages
fournis par l'utilisateur et des groupes de sondes défi nis. Voir également
le paragraphe 7.4.3 Sondes sans fi l. Le contrôleur fournit, en visualisation
seulement, l'état de la batterie et le niveau du signal pour chaque sonde
(code de masque D05...D08).
Voici la tableau avec les codes et les descriptions des dispositifs Carel qui
peuvent être utilisés:
Code Modèle Caractéristiq.
WS01F01M00 Capteur
SI
WS01G01M00 Capteur
SA
WS01AB2M20 Point
d'accès
12.1 Installation des sondes sans fi l
Les étapes fondamentales de l'installation des dispositifs sans fi l sont les
suivantes:
•
alimenter le point d'accès (12...24 Vac/dc ±10 %m, 100mA) et exécuter
la procédure d'initialisation en créant le réseau et en choisissant le canal;
•
après avoir ouvert le domaine sur le point d'accès, exécuter la
procédure d'association (binding) qui garantit l'identifi cation sans
équivoque de chaque sonde.
3
Fig. 12.a
Alimentation
Température/ Batterie
Humidité
pour usage
industriel
Température/ Batterie
Humidité
ambiante
Passerelle 12...24 Vac/dc ±10
radio ZigBee™ % 100mA; 50/60Hz;
– RS485 Utiliser un transforma-
ModbusR teur de sécurité Classe
II d'une puissance
minimale ad 2VA. Il est
conseillé d'utiliser un
transformateur 12Vac
Tab. 12.k
maximum de 4 sondes sans fi l. Les sondes sans fi l Carel conseillées sont
de type ambiant (WS01G01M00) ou de type industriel (WS01F01M00),
toutes deux en mesure de mesurer l'humidité et la température. La
typologie d'installation est présentée dans la fi gure ci-dessous (4 sondes
d'ambiance sans fi l):
4
L'adresse à utiliser pour le point d'accès, à régler au moyen des
commutateurs DIP présent sur le dispositif est la suivante:
L1 L2 L3 Rx- Rx+ GND
DIP 1-2-3 selezione indirizzo di rete
1 2 3 4 DIP 4 selezione baud di rete + - - + G
DIP:
T1
Cela identifi e l'adresse 2 pour le point d'accès, avec une vitesse du port
série (Baudrate Bit/s) de 19 200 (N82). En revanche, les quatre sondes
séries doivent avoir l'adresse comme il est indiqué dans le tableau suivant:
Adresse
1
Sonde 1 16 0
Sonde 2 17 1
Sonde 3 18 0
Sonde 4 19 1
Ne pas oublier de vérifi er la qualité du signal radio entre le point d'accès
et chaque sonde sans fi l.
Pour la description exhaustive de l'installation, voir les manuels Carel
dédiés aux sondes et aux points d'accès.
Pour la confi guration des sondes, il est ensuite nécessaire de se référer
aux codes de masque: Ec03, Ec04, Ec05, Ec06 et Ec07 décrits dans le
paragraphe 7.4.3 «Sondes sans fi l».
En particulier, dans le masque Ec03, il est nécessaire de valider les sondes
sans fi l raccordées au point d'accès en sachant que les adresses 16, 17, 18
et 19 sont respectivement la Sonde 1, la Sonde 2, la Sonde 3 et la Sonde 4.
Adresse: 16
Adresse: 17
Adresse: 18
Adresse: 19
Remarque: les sondes sans fi l sont gérées dans la version
heaterSteam titanium.
55 "heaterSteam" +0300080FR - rel. 1.1 - 04.01.2017
Légende:
1.
Humidifi cateur heaterSteam;
2.
connexion de l'humidifi cateur/point
d'accès;
3.
Point d'accès (WS01AB2M20);
4.
Sondes sans fi l pour la mesure de
la température et de l'humidité
(WS01G01M00 ou WS01F01M00).
Commutateur Adr. Point Vitesse port série
DIP d'accès Baudrate (Bit/S) N82
1 2 3 4
2 19200
OFF ON OFF ON
Fig. 12.b
Commutateur DIP
2 3 4 5 6 7
0 0 0 1 0 0
0 0 0 1 0 0
1 0 0 1 0 0
1 0 0 1 0 0
FRE
8
0
0
0
0
Tab. 12.l
