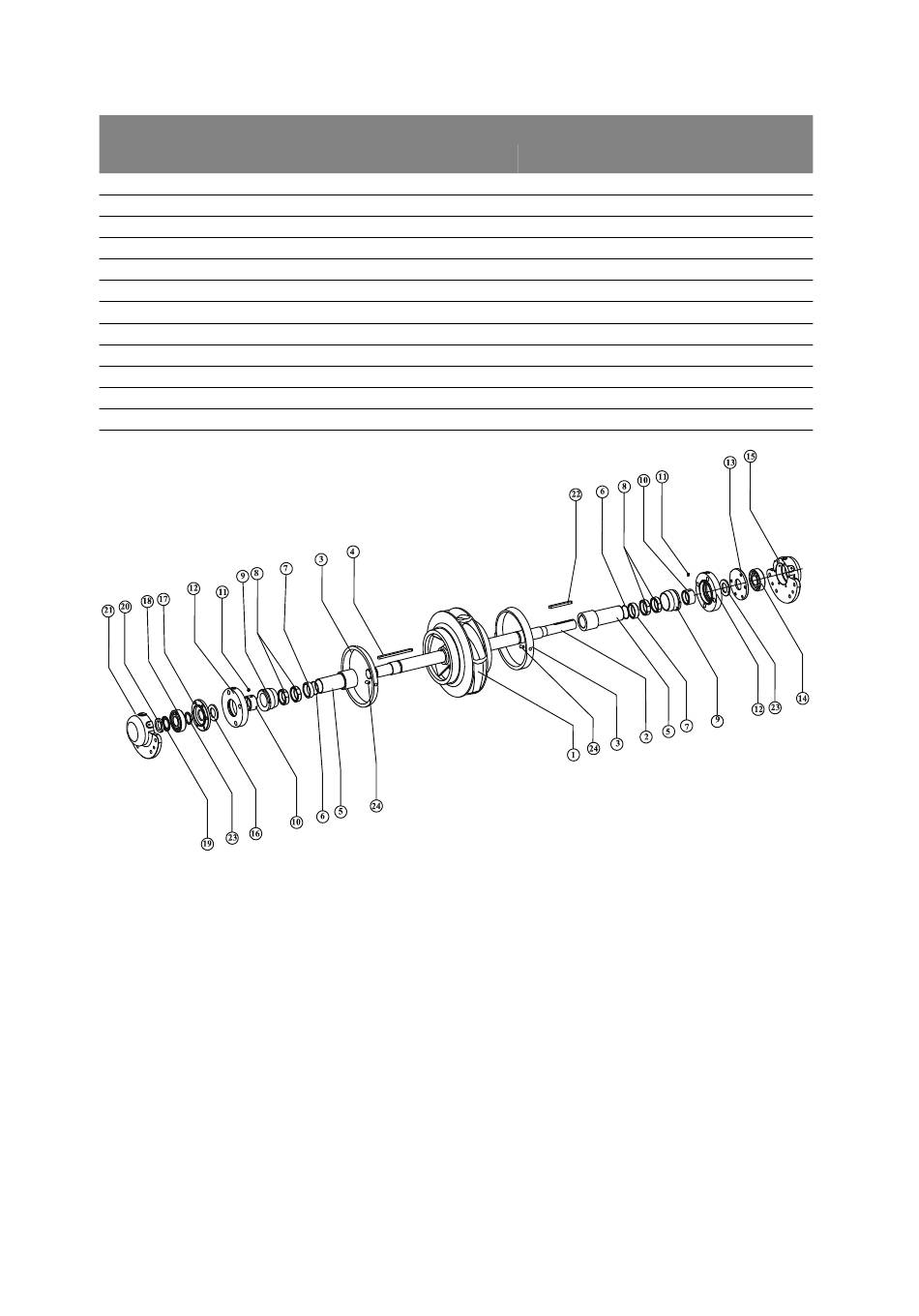

För utförande med mekanisk tätning
Nr
Benämning
1
Pumphjul
2
Axel
3
Pumphjulstätning
4
Pumphjulskil
5
Hylsa
6
O-ring
7
Distanshylsa för lager
8
Hylsmutter
9
Styrlager
10
Mekanisk tätning
11
Gängstift
12
Genomföringsplatta
De vridbara delarna omfattar en axel som via en
passkil driver ett eller två pumphjul samt utbyt-
bara axelhylsor som hålls fast på båda sidorna om
hjulnavet för att skydda axeln mot korrosion och
förslitning. Hjulet hålls fast av axelhylsans muttrar
och hållmuttrar. Dessa är försedda med gängor i
motsatt riktning så att de vridbara delarna inte ska
kunna lossna under rotationen.
Monterings- och skötselanvisning Wilo-SCP
Nr
Benämning
13
Lagerkåpa (motorsidan)
14
Lager (motorsidan)
15
Lagerhus (motorsidan)
16
Stödring
17
Lagerkåpa (icke-motorsidan)
18
Lager (icke-motorsidan)
19
Låsring
20
Kontramutter
21
Lagerhus (icke-motorsidan)
22
Kopplingsnyckel
23
Sprutring
24
Låsstift, pumphjulstätning
Pumprotorn är lagrad i kullager som har anbringats
på båda sidorna av pumphuset. Styrlagren åter-
finns i husets underdel. Styrlager finns på axelns
båda sidor vid hylsan i husets underdel på respek-
tive styrlagersidor. Med hjälp av dessa styrlager
leds mediet till pumphjulets inlopp. Dess baksida
håller boxpackningen. På axelns båda sidor har
sprutringar satts in efter motringshållarna.
Svenska
151
