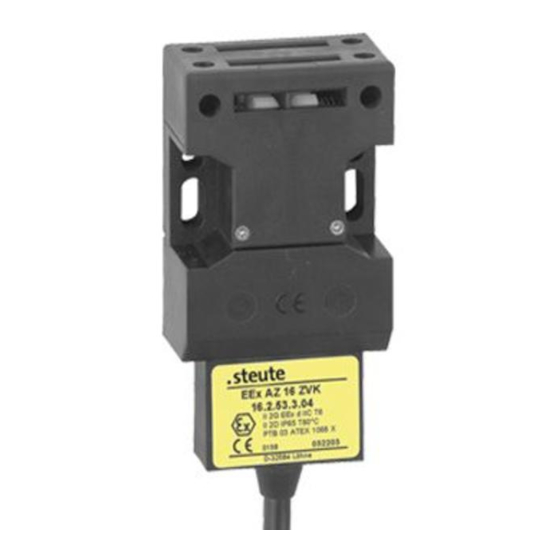

Ex AZ 16
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Инструкция по монтажу и подключению / Выключатель безопасности
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montageanleitung
festgelegten Betriebsbedingungen verwenden. Nur
entsprechend dem in dieser Montageanleitung ge-
nannten Einsatzzweck verwenden.
Die Sicherheitsschalter der Reihe Ex AZ 16 entsprechen den Europä-
ischen Normen für den Explosionsschutz EN 60079-0, EN 60079-1,
EN 60079-7 und EN 60079-31 und sind daher für den Einsatz in explo-
sionsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22
nach EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-14
z.B. in Bezug auf Staubablagerungen und Temperaturgrenzen, sind zu
erfüllen. Der Sicherheitsschalter Ex AZ 16 dient dem Einsatz in Sicher-
heitsstromkreisen zur Stellungsüberwachung beweglicher Schutzein-
richtungen nach EN ISO 14119 (EN 1088) Bauart 2 und EN 60947-5-1.
Besondere Bedingungen, »X«-Kennzeichnung
- Es dürfen nur »Ex«-geprüfte und bescheinigte Kabelverschraubun-
gen verwendet werden, die min. die Schutzart IP67 erfüllen.
- Bei Errichtung des Sicherheitsschalters Typ Ex AZ 16 innerhalb gas-
explosionsgefährdeter Bereiche in den Gasgruppen IIC und IIB müs-
sen stark ladungserzeugende Prozesse ausgeschlossen werden.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Gerät vor der Inbetriebnahme auf
korrekte Installation prüfen. Nationale
Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Anschluss und Abklemmen nur in
nicht-explosionsfähiger Umgebung.
Gerät und Betätiger auf einer ebenen Fläche befestigen. Der elektri-
sche Anschluss darf nur von autorisiertem Fachpersonal durchgeführt
werden. Wegen Manipulationsgefahr: Zugänglichkeit von Betätigungs-
elementen oder Ersatzbetätigern unterbinden. Es stehen hierfür drei
Leitungseinführungen M20 × 1,5 zur Verfügung, die nach Bedarf aus-
gebrochen werden können. Geöffnete und nicht benutzte Leitungsein-
führungen sind mit »Ex«-geprüften und bescheinigten Verschluss-
stopfen, die mindestens die Schutzart IP67 erfüllen, zu verschließen.
Bei der Montage darauf achten, dass ein Verschieben des Geräts nicht
möglich ist. Dies gilt auch im Fehlerfall. Gerät gegen unbefugte Mani-
pulation sichern, z.B. mit Einweg-Sicherheitsschrauben. Sie sind opti-
onal erhältlich. Bei anderer Befestigung, z.B. Nieten oder Schweißen,
darauf achten, dass sich die Eintauchtiefe des codierten Betätigungs-
bügels nicht ändert. Die Einstellung der Kugelrastung (Bestellindex -
2053) ist nach erfolgter Montage an der Schutzeinrichtung vorzuneh-
men. Hierzu mittels Schraubendreher die Schrauben der Kugelras-
tung gleichmäßig anziehen. Bei der Montage von Betätiger und Schal-
ter die Anforderungen nach EN ISO 14119, insbesondere die Punkte
5.2 und 5.3, berücksichtigen! Beachten Sie die Hinweise der Normen
EN ISO 12100 und EN ISO 14120.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Für Kurzschlussschutz Sicherungsgröße 3 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
Instandhaltung, Wartung, Reparatur
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Beschä-
digte und defekte Geräte nicht reparieren, sondern
ersetzen. Umbauten und Veränderungen am
Gerät unterlassen.
Bei sorgfältiger Montage, unter der Beachtung der oben beschriebe-
nen Hinweise, ist nur eine geringe Wartung notwendig. Wir empfehlen
eine regelmäßige Wartung wie folgt:
1. Prüfen der Schaltfunktion.
2. Prüfen des Schalters und kodierten Betätigers auf festen Sitz.
