Câblage d'un boîtier de contrôle à deux boîtiers d'extension
Pour connecter un boîtier de contrôle et deux boîtiers d'extension, quatre câbles en
cuivre de 2 mètres sont nécessaires. Reportez-vous à la
FIGURE 4-7
Attention – Ne connectez pas à un même boîtier de contrôle à la fois des boîtiers
d'extension EU F (Fibre Channel) et EU S (SATA).
1. Connectez un câble en cuivre entre le port d'extension situé sur le côté A du
boîtier de contrôle et le port 1 du côté A du boîtier d'extension 1.
2. Connectez un câble en cuivre entre le port 2 d'extension situé sur le côté A du
boîtier d'extension 1 et le port 1 du côté A du boîtier d'extension 2.
3. Connectez un câble en cuivre entre le port d'extension situé sur le côté B du
boîtier de contrôle et le port 2 du côté B du boîtier d'extension 2.
4. Connectez un câble en cuivre entre le port 1 d'extension situé sur le côté B du
boîtier d'extension 2 et le port 2 du côté B du boîtier d'extension 1.
Remarque – Le port 2 du côté A du boîtier d'extension 2 et le port 1 du côté B du
boîtier d'extension 1 restent vides.
68 Guide de démarrage de Sun StorEdge 5310 NAS Appliance et Gateway System • février 2006
A

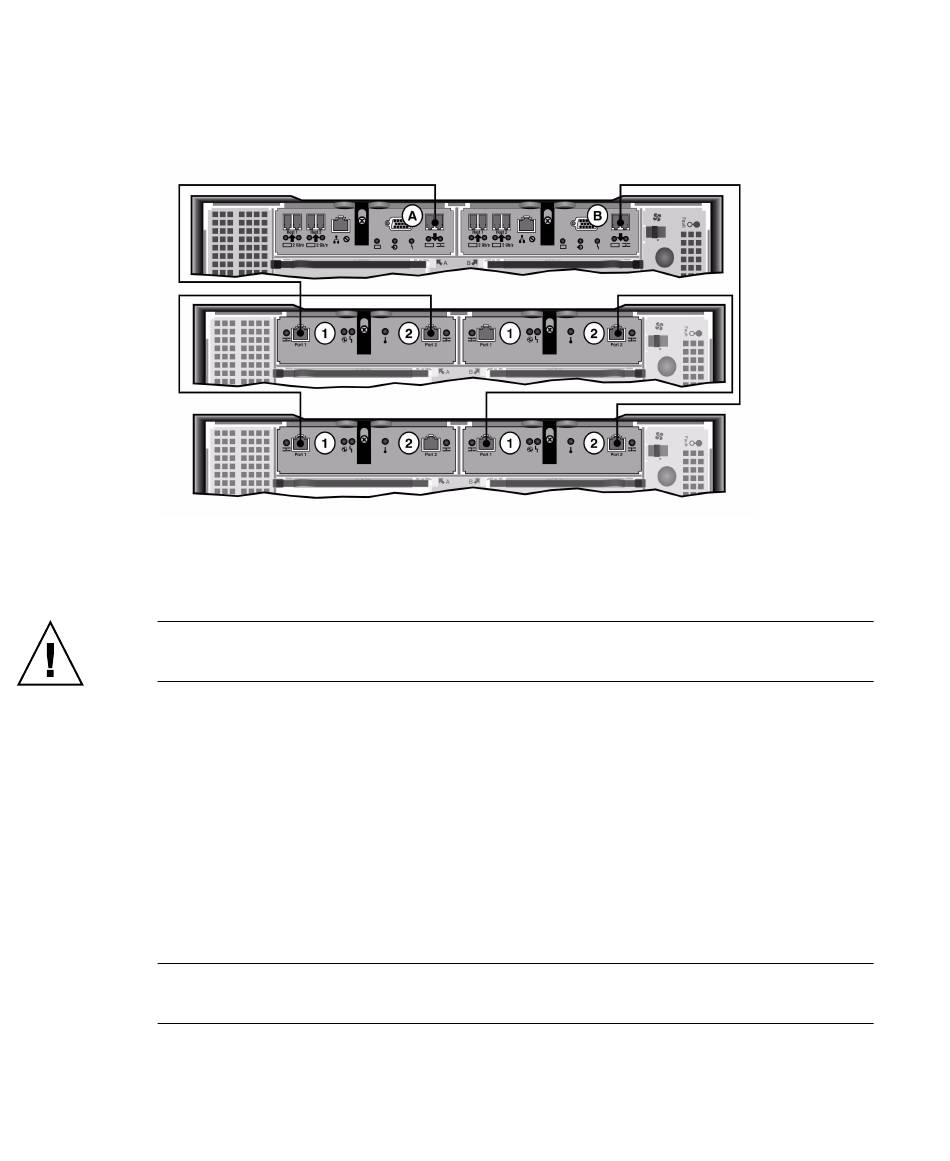

Interconnexion entre un boîtier de contrôle et deux boîtiers d'extension
.
FIGURE 4-7
B
Boîtier
de contrôle
Boîtier
d'extension 1
Boîtier
d'extension 2
